Installationsanleitung für Danfoss Regus RA nut Thermostat-Sensor
Schnellstartanleitung für die Installation und Temperatureinstellung des Danfoss Regus RA nut Thermostat-Sensors. Enthält Schritte zur Montage, Begrenzung der Temperatur und Diebstahlschutz.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und Konfiguration des Danfoss Regus RA nut Thermostat-Sensors. Es deckt die Standardmontage, die BIV-Installation, die Einstellung von Temperaturbegrenzungen sowie die Montage des Diebstahlschutzes ab. Beachten Sie bei der Montage das erforderliche Drehmoment von 6 Nm.

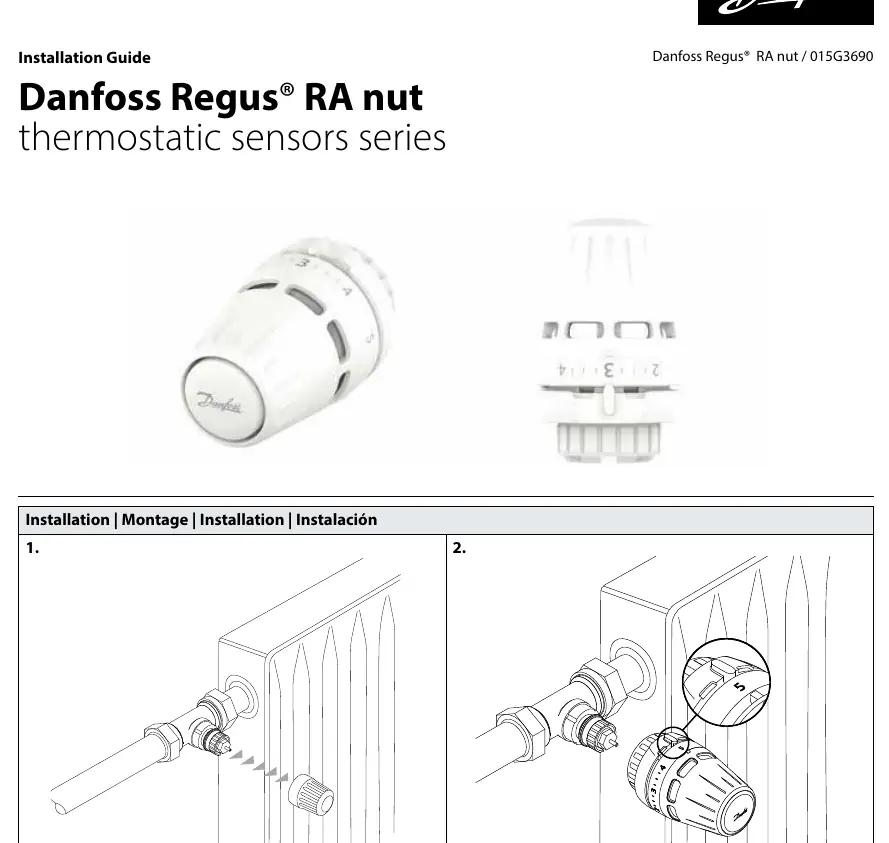

Installation
Die Montage erfolgt in drei Schritten:
- Entfernen Sie die Schutzkappe vom Ventilgehäuse.
- Setzen Sie den Thermostat-Sensor auf das Ventil auf.
- Ziehen Sie die Überwurfmutter mit einem geeigneten Werkzeug mit einem Drehmoment von 6 Nm fest.
Für BIV-Installationen folgen Sie dem gleichen Prinzip der Ausrichtung und Befestigung auf dem entsprechenden Ventilanschluss.
Temperaturbegrenzung
Der Sensor ermöglicht die Begrenzung des Temperaturbereichs (Maximum und Minimum):
Maximale Temperaturbegrenzung
- Prüfen Sie die aktuelle Einstellung.
- Drehen Sie den Sensor auf die gewünschte Maximalposition (z.B. 5).
- Verwenden Sie einen Schraubendreher, um den Begrenzungsstift in die entsprechende Position zu schieben.
- Stellen Sie den gewünschten Maximalwert ein (z.B. 4).
Minimale Temperaturbegrenzung
- Prüfen Sie die aktuelle Einstellung.
- Drehen Sie den Sensor auf die gewünschte Minimalposition.
- Verwenden Sie einen Schraubendreher, um den Begrenzungsstift für die minimale Begrenzung zu arretieren.
- Stellen Sie den gewünschten Minimalwert ein (z.B. 2).
Diebstahlschutz
Zum Schutz vor unbefugter Demontage kann ein Diebstahlschutzring (Code-Nr. 013G3910) montiert werden. Dieser wird um die Überwurfmutter gelegt und eingerastet, um ein Lösen des Sensors zu verhindern.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Sensor lässt sich nicht festziehen
Stellen Sie sicher, dass der Sensor korrekt auf dem Ventilgehäuse sitzt, bevor Sie die Überwurfmutter mit 6 Nm festziehen.
Temperatur lässt sich nicht wie gewünscht begrenzen
Stellen Sie sicher, dass der Begrenzungsstift bei der Einstellung der Maximal- oder Minimaltemperatur vollständig in die korrekte Position eingerastet ist.
Vor der Verwendung
- Prüfen Sie, ob das Ventilgehäuse für den RA nut Sensor geeignet ist.
- Entfernen Sie die vorhandene Schutzkappe vom Ventil.
- Halten Sie einen Schraubendreher für die Temperaturbegrenzung bereit.
- Verwenden Sie ein Werkzeug für das Anzugsdrehmoment von 6 Nm.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage auf Standard- und BIV-Ventilen.
- Die Temperaturbegrenzung wird durch das Verschieben kleiner Stifte im Gehäuse mittels Schraubendreher erreicht.
- Der Diebstahlschutz wird als zweiteiliger Ring um die Überwurfmutter montiert.
Modellkompatibilität
- Geeignet für Danfoss Regus RA nut Thermostat-Sensoren.
- Kompatibel mit Standard- und BIV-Ventilanschlüssen.
