Installationsanleitung für Danfoss Redia RA Click Thermostat-Sensor

Erfahren Sie, wie Sie den Danfoss Redia RA Click Thermostat-Sensor korrekt installieren, demontieren, Temperaturbegrenzungen einstellen und den Diebstahlschutz aktivieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Danfoss Redia RA Click Thermostat-Sensor Seite 1 Schritte zur Montage des Sensors Seite 1 Einstellung der maximalen Temperaturbegrenzung Seite 3 Aktivierung des Diebstahlschutzes Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Demontage und Konfiguration der Danfoss Redia RA Click Thermostat-Sensoren. Die Montage erfolgt werkzeuglos durch ein Klicksystem. Bitte beachten Sie, dass die korrekte Ausrichtung des Sensors für die Funktion entscheidend ist.

Installation

Die Montage des Thermostat-Sensors erfolgt in drei einfachen Schritten:

Danfoss Redia RA Click Thermostat-Sensor
Danfoss Redia RA Click Thermostat-Sensor

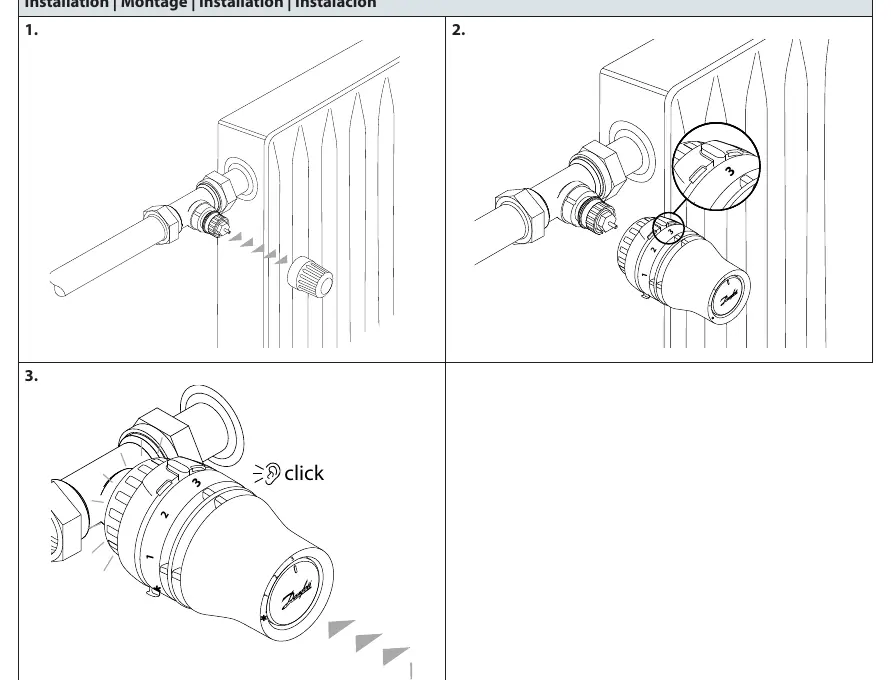

Schritte zur Montage des Sensors
Schritte zur Montage des Sensors
  • Entfernen Sie die Schutzkappe vom Ventilgehäuse.
  • Stellen Sie den Thermostat-Sensor auf die Position 3 ein.
  • Drücken Sie den Sensor fest auf das Ventil, bis ein deutliches Klickgeräusch zu hören ist.

Für BIV-Installationen folgen Sie dem gleichen Prinzip: Sensor auf Position 3 stellen und auf das Ventil klicken.

Demontage

Um den Sensor zu entfernen, halten Sie den Sensor fest und ziehen Sie ihn mit einer kontrollierten Bewegung vom Ventilgehäuse ab.

Temperaturbegrenzung

Der Sensor ermöglicht die Begrenzung des Temperaturbereichs:

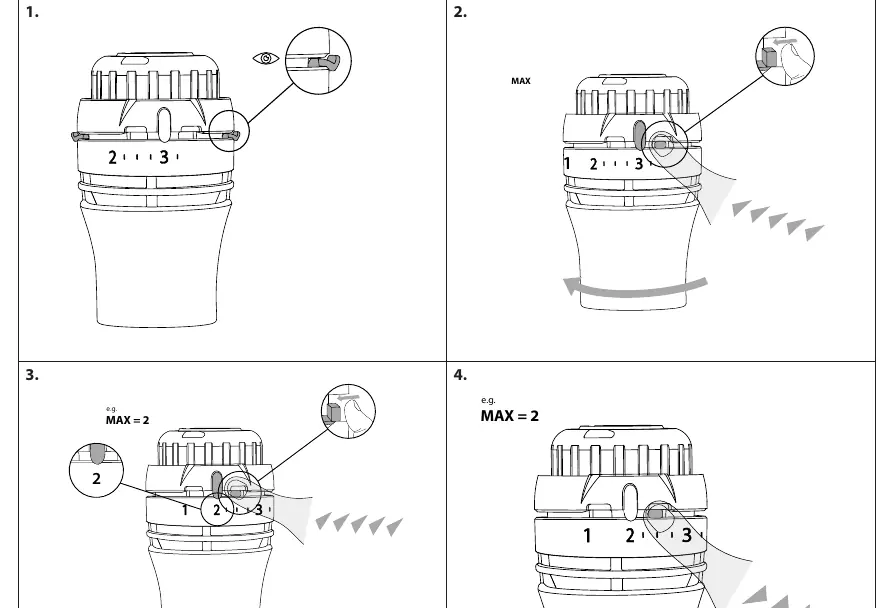

Einstellung der maximalen Temperaturbegrenzung
Einstellung der maximalen Temperaturbegrenzung
  • Maximum: Um die maximale Temperatur zu begrenzen, öffnen Sie die Begrenzungsvorrichtung, wählen Sie den gewünschten Wert (z.B. 2) und schließen Sie die Vorrichtung wieder.
  • Minimum: Um die minimale Temperatur zu begrenzen, öffnen Sie die Vorrichtung, stellen Sie den gewünschten Wert (z.B. 1) ein und fixieren Sie die Einstellung.

Diebstahlschutz

Der Sensor kann gegen unbefugtes Entfernen gesichert werden:

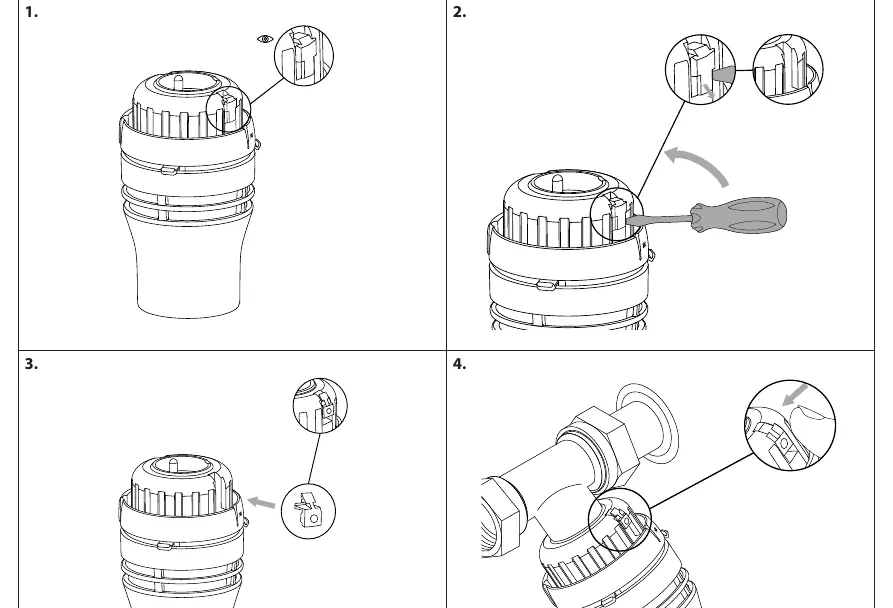

Aktivierung des Diebstahlschutzes
Aktivierung des Diebstahlschutzes
  • Setzen Sie den Diebstahlschutz-Clip in die dafür vorgesehene Öffnung am Sensor ein.
  • Verwenden Sie einen Schraubendreher, um den Clip zu fixieren.
  • Zur Demontage bei aktiviertem Diebstahlschutz muss der Clip mit einem Schraubendreher entriegelt werden.

Herstellerinformationen

Danfoss A/S

Markenprofil
Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Sensor lässt sich nicht auf das Ventil klicken

Stellen Sie sicher, dass der Sensor vor der Montage auf die Position 3 eingestellt ist.

Diebstahlschutz lässt sich nicht entfernen

Verwenden Sie einen kleinen Schraubendreher, um den Sicherungsclip vorsichtig zu entriegeln, bevor Sie den Sensor abziehen.

Vor der Verwendung

  • Prüfen Sie, ob das Ventilgehäuse für RA Click kompatibel ist.
  • Stellen Sie sicher, dass die Schutzkappe vom Ventil entfernt wurde.
  • Stellen Sie den Sensor vor der Montage auf Position 3.

Technische Daten in der Praxis

Code 013G5245
Zubehörteil für den Diebstahlschutz.

Abbildungen und Diagramme

  • Die Klick-Markierung zeigt den korrekten Einrastpunkt am Ventil.
  • Die Temperaturbegrenzer befinden sich unter der Einstellskala und erfordern ein manuelles Öffnen der kleinen Abdeckung.

Modellkompatibilität

  • Geeignet für Danfoss RA Click Ventilanschlüsse.
