Bedienungsanleitung für das Danfoss Intelligent Purging System (IPS 8) Ammonia
Schnellstartanleitung für das Danfoss IPS 8 Ammonia: Installation, Konfiguration, Wartung, Fehlerbehebung und technische Daten für das automatische Entlüftungssystem.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Danfoss Intelligent Purging System (IPS 8) ist ein eigenständiges, elektronisch gesteuertes Gerät zur automatischen Entfernung von nicht kondensierbaren Gasen (NC-Gase) aus industriellen Ammoniak-Kühlsystemen. Das System arbeitet in 24-Stunden-Zyklen und kann bis zu 8 (erweiterbar auf 16) Entlüftungspunkte verwalten. Die Installation erfordert eine präzise mechanische Anbindung und elektrische Verkabelung gemäß den Sicherheitsvorschriften.
Installation
Das Gerät muss auf einer ebenen, horizontalen Basis (Neigung unter 2 Grad) installiert werden, um die Funktion des internen Flüssigkeitsabscheiders zu gewährleisten. Die Montage muss in einer nicht explosionsgefährdeten Umgebung erfolgen. Der untere Flansch und die Gaseinlassanschlüsse müssen oberhalb des maximalen Ammoniak-Flüssigkeitsspiegels liegen. Die Abflussleitung muss zwingend mit einem Gefälle verlegt werden.
- Verwenden Sie alle 4 Hebeösen für die Installation (Gewicht ca. 100 kg).
- Halten Sie die empfohlenen Abstände für Wartung und Kühlung ein.
- Nach der Installation muss das Gerät mindestens 12 Stunden ausgeschaltet bleiben, bevor es erstmals in Betrieb genommen wird.
- Installieren Sie ein Absperrventil nahe am unteren Flansch für Wartungszwecke.
- Die Entlüftungsleitung muss in ein Wasserbad (max. 200 Liter) geführt werden.
Inbetriebnahme und Konfiguration

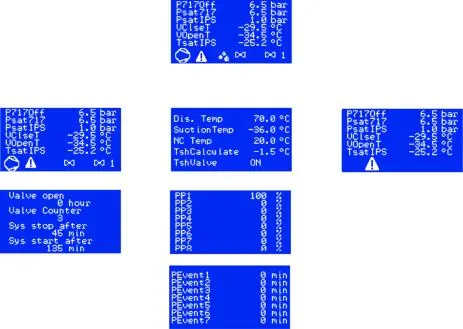

Nach dem ersten Einschalten erfolgt die Konfiguration über das MCX15B2-Display:

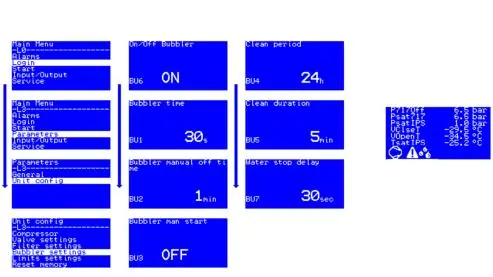

- Navigieren Sie zum Menü Login und geben Sie das Passwort 200 ein.
- Wählen Sie Parameters, dann Unit Config.
- Wählen Sie Valve Settings und geben Sie die Anzahl der angeschlossenen Entlüftungsventile ein.
Wartung und Sicherheit
Der pH-Wert des Wasserbads muss regelmäßig kontrolliert werden; bei einem Wert über 12,6 muss das Wasser erneuert werden. Eine jährliche Wartung umfasst die Reinigung von Lüftern und Filtern, die Überprüfung der Expansionsventile sowie die Kontrolle auf ungewöhnliche Kompressorgeräusche.
Fehlerbehebung
Das System verfügt über eine Selbstdiagnose. Alarme werden auf dem Display angezeigt. Bei einem "General Alarm" (A01) schaltet sich das System ab. Häufige Ursachen sind blockierte Restriktoren, falsche Rohrleitungen oder Probleme mit den Drucktransmittern. Bei dauerhaften Blasen im Wasserbad während des Standby-Modus müssen die Entlüftungsventile überprüft werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Dauerhafte Blasen im Wasserbad während Standby
Eines oder mehrere Entlüftungsventile sind undicht und müssen repariert oder ersetzt werden.
Alarm E06 (Low pressure BPL)
Restriktor ist verstopft (reinigen) oder Rohrleitungen sind fehlerhaft.
Alarm E08 (Low pressure BPH)
Absperrventil geschlossen oder Entlüftungspunkte/Flansch durch Gummistopfen blockiert.
pH-Wert im Wasserbad > 12,6
Wasser im Wasserbad muss erneuert werden.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät waagerecht montiert ist (Neigung < 2 Grad).
- Prüfen Sie, ob der Gummistopfen vom Flansch entfernt wurde.
- Stellen Sie sicher, dass die Entlüftungsleitung in ein Wasserbad führt.
- Kontrollieren Sie, ob alle elektrischen Anschlüsse gemäß Schaltplan korrekt sind.
- Warten Sie nach der Installation mindestens 12 Stunden vor dem ersten Einschalten.
Technische Daten in der Praxis
- Versorgungsspannung
- 230 V AC, 50 Hz, 1-phasig.
- Umgebungstemperatur
- -10 °C bis +43 °C (bei niedrigeren Temperaturen ist ein beheizter Bereich erforderlich).
- Kältemittel (Purger)
- R290, Füllmenge unter 150 g.
Abbildungen und Diagramme
- Fig. 1 zeigt das R290-Layout des Entlüfters mit allen Sensoren und Ventilen.
- Fig. 4 & 5 illustrieren die korrekte Installation bei boden- bzw. deckenseitig angeschlossenen Empfängern.
- Fig. 12 zeigt die notwendigen Abstände für die Wartung und den Betrieb.
- Fig. 15 & 16 zeigen den externen und internen Aufbau des Steuerkastens.
Modellkompatibilität
- Das System ist für Ammoniak-Kühlsysteme mit einem Kondensatordruck von über 6,5 bar ausgelegt.
- Unterstützt bis zu 8 Entlüftungspunkte standardmäßig, erweiterbar auf 16 Punkte.
- Nicht für den Einsatz in ATEX-Atmosphären geeignet.
