Installationsanleitung für Danfoss 088N2109 Zigbee Repeater
Schnellstartanleitung für den Danfoss 088N2109 Zigbee Repeater. Erfahren Sie alles über die korrekte Platzierung, die Installation im Zigbee-Netzwerk, Ping-Tests und das Zurücksetzen auf Werkseinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für den Danfoss Zigbee Repeater (Modell 088N2109). Es enthält Anweisungen zur physischen Platzierung, zur Einbindung in ein Zigbee-Netzwerk sowie zur Fehlerbehebung bei Verbindungsverlusten.
Platzierung
Der Repeater sollte unter folgenden Bedingungen installiert werden:
- Umgebungstemperatur: 0 °C bis +50 °C.
- Vermeiden Sie die Installation in der Nähe von Metall- oder Stahlstrukturen, da diese das Signal blockieren können.
- Der maximale Abstand zwischen dem Repeater und anderen Zigbee-Geräten sollte 30 Meter nicht überschreiten.
Installation

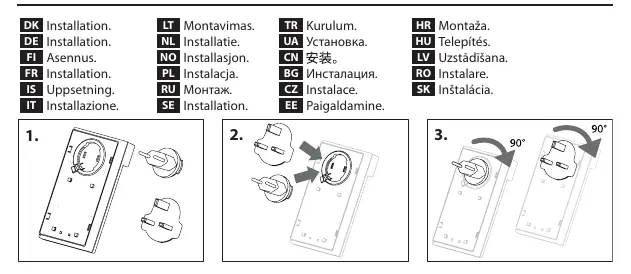

Der Repeater wird direkt in eine Steckdose eingesteckt. Achten Sie darauf, dass das Gerät korrekt ausgerichtet ist, um eine optimale Signalabdeckung zu gewährleisten.
Einbindung in das Zigbee-Netzwerk
Der Prozess unterscheidet sich je nach Zigbee-Version:
- Zigbee 3.0: Folgen Sie den Anweisungen in Ihrer App, um den Kopplungsmodus zu starten. Der Repeater signalisiert die Bereitschaft durch spezifische LED-Muster.
- Wartezeiten: Nach dem Starten des Kopplungsmodus haben Sie 3 Minuten Zeit für die Verbindung.
- Fehler bei der Kopplung: Wenn die LED 5-mal blinkt, ist die Kopplung fehlgeschlagen. Wiederholen Sie den Vorgang.
Ping-Test und LED-Status
Sie können die Verbindung des Repeaters zum Netzwerk testen:
- Starten Sie den Ping-Test am Gerät.
- Eine erfolgreiche Verbindung wird durch eine 3-minütige Statusanzeige bestätigt.
- Bei 5-maligem Blinken ist der Test fehlgeschlagen.
- Die App bietet zudem eine Identifizierungsfunktion, um das Gerät im Netzwerk zu lokalisieren.
Werkseinstellungen
Um den Repeater auf die Werkseinstellungen zurückzusetzen, führen Sie den Reset-Vorgang gemäß der Abbildung durch, indem Sie die entsprechende Taste am Gerät betätigen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verbindungsabbruch zum Zigbee-Netzwerk
Überprüfen Sie die Signalstärke und stellen Sie sicher, dass keine massiven Metallhindernisse zwischen dem Repeater und dem Gateway stehen.
Kopplung schlägt fehl (LED blinkt 5-mal)
Stellen Sie sicher, dass sich das Gerät innerhalb der 3-minütigen Kopplungszeit befindet und führen Sie den Vorgang erneut aus.
Vor der Verwendung
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 °C und 50 °C liegt.
- Prüfen Sie, ob der Montageort frei von großen Metall- oder Stahlhindernissen ist.
- Stellen Sie sicher, dass das Zigbee-Gateway betriebsbereit ist.
- Halten Sie die App für die Netzwerkintegration bereit.
Technische Daten in der Praxis
- Betriebstemperatur
- 0 °C bis +50 °C für sicheren Betrieb.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Ausrichtung in der Steckdose.
- Die Diagramme verdeutlichen die maximale Reichweite von 30 Metern und die negativen Auswirkungen von Metallbarrieren.
- Die LED-Muster-Diagramme helfen bei der Diagnose des Verbindungsstatus.
Modellkompatibilität
- Kompatibel mit Zigbee-Netzwerken.
- Unterstützt Zigbee 3.0 Protokolle.
