Das Danfoss 013G3111 Demontagewerkzeug dient dem Austausch von Ventileinsätzen bei Danfoss RAVL, RAV und RA 2000 Ventilen, ohne dass das System entleert werden muss. Das Werkzeug ermöglicht den Wechsel unter Anlagedruck.

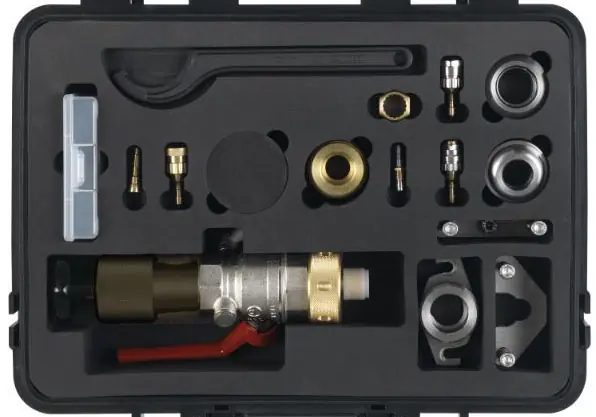

Beschreibung des Werkzeugsets

Das Set enthält alle notwendigen Komponenten für verschiedene Ventiltypen:

Schleuse (Assembled body): Das Hauptwerkzeuggehäuse.
Adapter und Greifer: Spezifische Aufsätze für RAVL, RAV und RA Ventile.
Spindelsystem: Zum Herausziehen und Einsetzen der Ventileinsätze.
Hakenschlüssel: Zur Montage und Demontage.
Dichtungssortiment: O-Ringe und Dichtungen für den Austausch.
RTD-Adapter: Als separates Teil erhältlich.

Ventiltypen und Kompatibilität

Die Auswahl des richtigen Service-Einsatzes hängt vom Ventiltyp und der Größe ab:

RA-N Ventile: Kompatibel mit verschiedenen Einsätzen (z.B. 013G3063, 013G3064, 013G3065, 013G3066) je nach Größe (3/8 Zoll, 1/2 Zoll, 3/4 Zoll).
RA/V Ventile: Verwendung der Einsätze 013U0252 oder 013U0253.
RA/VL Ventile: Verwendung der Einsätze 013L0248 oder 013L0249.

Bitte prüfen Sie vor dem Einsatz die spezifische Ventilbezeichnung und den Kv-Wert, um den korrekten Service-Einsatz aus der beiliegenden Austauschliste zu wählen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Falscher Ventileinsatz gewählt

Prüfen Sie den Ventiltyp (RA-N, RA/V, RA/VL) und die Größe (3/8, 1/2, 3/4 Zoll) anhand der Tabelle auf Seite 2.

Dichtigkeit nach Austausch

Stellen Sie sicher, dass die passenden O-Ringe und Dichtungen aus dem mitgelieferten Dichtungssortiment (013G3126) verwendet wurden.

Vor der Verwendung

Identifizieren Sie den Ventiltyp (RAVL, RAV oder RA 2000).
Wählen Sie den passenden Adapter für den jeweiligen Ventiltyp.
Stellen Sie sicher, dass der korrekte Service-Einsatz für die Ventilgröße bereitliegt.
Prüfen Sie, ob das Spindelsystem und der Hakenschlüssel vollständig sind.
