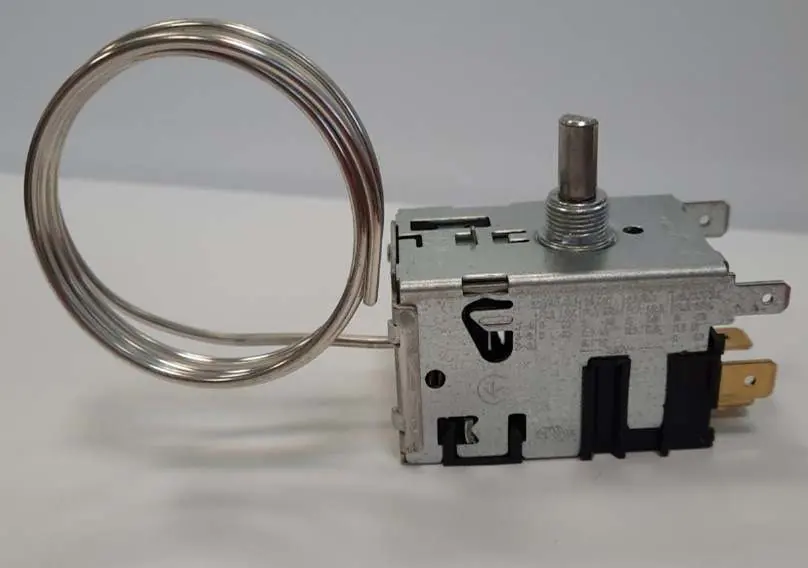

Identifikationsleitfaden für Danfoss 077B Thermostate
Dieser Leitfaden hilft Ihnen, echte Danfoss 077B Thermostate von Fälschungen zu unterscheiden. Er enthält detaillierte visuelle Vergleiche von Bauteilen, Markierungen und Konstruktionsmerkmalen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als operativer Leitfaden zur Identifizierung von Original-Produkten der Serie Danfoss 077B und zur Unterscheidung von Fälschungen. Es bietet detaillierte visuelle Vergleiche, um die Echtheit der Thermostate zu überprüfen.
Original-Merkmale des Danfoss 077B
Echte Danfoss 077B Thermostate zeichnen sich durch spezifische Konstruktionsdetails aus:
- Gehäuse: Verfügt über das Danfoss-Logo. Das Kontaktgehäuse kann grau, braun (natur) oder schwarz sein.
- Spindel/Anschluss: Bestehen aus Gussteilen, nicht aus gedrehten Teilen.
- Kapillarrohr: Der Bodenabschluss des Kapillarrohrs ist verlötet.
- Markierungen: Laser- oder Stempelmarkierungen auf der Abdeckplatte.
- Kontaktgehäuse: Enthält das Danfoss-Logo sowie spezifische Werkzeug- und Kavitätsmarkierungen.
- Kontaktanordnung: Die ID-Nummern 3 und 6 für die Anschlüsse sind spezifisch platziert.
Erkennung von Fälschungen
Achten Sie auf folgende Abweichungen, die auf ein gefälschtes Produkt hinweisen können:
- Kapillarrohr: Fälschungen weisen oft keinen verlöteten Bodenabschluss auf. Zudem verwenden Fälschungen manchmal Text auf dem kunststoffbeschichteten Rohr, was bei Danfoss nicht der Fall ist.
- Spindel und Anschluss: Verwendung von gedrehten Teilen anstelle von Gussteilen.
- Gehäuse: Fehlendes Danfoss-Logo auf dem Kontaktgehäuse. Buchstaben und Nummern fehlen oft.
- Schrauben: Verwendung von Kreuzschlitzschrauben an Stellen, an denen Danfoss Sechskantschrauben verwendet.
- Innere Komponenten: Hauptarm mit Kreuzschlitzschraube und kupferbeschichtetem Eisen (statt Torx-Schraube und Federstahl bei Originalen).
- Kontaktanordnung: Die Platzierung der ID-Nummern 3 und 6 für die Anschlüsse weicht vom Original ab.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verdacht auf Fälschung aufgrund fehlender Logos
Prüfen Sie das Kontaktgehäuse auf das Danfoss-Logo sowie auf eingeprägte Buchstaben und Nummern. Fälschungen fehlen diese Merkmale oft.
Unterschiedliche Schraubentypen
Originale verwenden Sechskantschrauben. Wenn Sie Kreuzschlitzschrauben an kritischen Stellen finden, deutet dies auf eine Fälschung hin.
Unterschiede am Kapillarrohr
Prüfen Sie den Bodenabschluss des Kapillarrohrs. Bei Originalen ist dieser verlötet. Achten Sie zudem darauf, dass kein Text auf dem kunststoffbeschichteten Rohr steht.
Vor der Verwendung
- Überprüfen Sie das Gehäuse auf das Danfoss-Logo.
- Kontrollieren Sie, ob die Spindel aus Gussteilen besteht.
- Prüfen Sie, ob der Bodenabschluss des Kapillarrohrs verlötet ist.
- Vergleichen Sie die Kontaktanordnung (ID-Nummern 3 und 6) mit den Abbildungen.
- Achten Sie auf die Art der verwendeten Schrauben (Sechskant vs. Kreuzschlitz).
Technische Daten in der Praxis
- Spindel/Anschluss
- Originale verwenden Gussteile, Fälschungen oft gedrehte Teile.
- Kontaktgehäuse
- Kann bei Originalen grau, braun oder schwarz sein, muss aber das Danfoss-Logo tragen.
Abbildungen und Diagramme
- Die Abbildungen zeigen den direkten Vergleich zwischen Original-Bauteilen und Imitationen.
- Grüne Pfeile markieren Merkmale des Original-Produkts.
- Rote Pfeile markieren Merkmale oder Abweichungen bei Fälschungen.
