Bedienungsanleitung für Danfoss 014G0002 living connect Elektronischer...
Schnellstartanleitung für den Danfoss 014G0002 living connect. Erfahren Sie, wie Sie Batterien einlegen, den Thermostat montieren, in das Danfoss Link System einbinden, die Verbindung testen und die Temperatur regeln.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

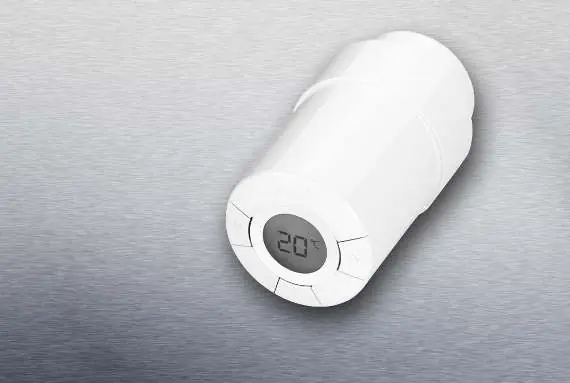

Der living connect ist ein elektronischer Heizkörperthermostat für den Einsatz in Wohnräumen in Verbindung mit einem Danfoss Link System. Diese Anleitung beschreibt die Inbetriebnahme, Montage und grundlegende Bedienung. Für die vollständige Systemkonfiguration ist das Handbuch des Danfoss Link CC Zentralreglers erforderlich.
Batterien einlegen
Entfernen Sie die Batterieabdeckung und legen Sie zwei AA-Batterien ein. Achten Sie auf die korrekte Polung. Wiederaufladbare Batterien dürfen nicht verwendet werden. Beim Batteriewechsel bleiben die Programmeinstellungen erhalten, jedoch werden Uhrzeit und Datum nach zwei Minuten zurückgesetzt.
Montage des Thermostats
Vor der Montage muss ein M auf dem Display blinken.
- Montieren Sie den passenden Adapter.
- Ziehen Sie den RA-Adapter mit einem 2-mm-Inbusschlüssel fest. Der K-Adapter wird handfest (max. 5 Nm) angezogen.
- Schrauben Sie den Thermostat auf den Adapter und ziehen Sie ihn handfest (max. 5 Nm) an.
- Wenn ein großes M blinkt, drücken Sie die Bestätigungstaste, um den Thermostat zu fixieren.
Einbindung in das System
Die Einbindung erfolgt über den Danfoss Link CC. Der Thermostat muss einem Raum zugeordnet werden. Drücken Sie kurz die Bestätigungstaste am Thermostat; die Hintergrundbeleuchtung und das Antennensymbol müssen blinken, während die Verbindung zum Zentralregler hergestellt wird.
Verbindungstest
Halten Sie die Taste für mindestens 3 Sekunden gedrückt, bis M erscheint. Drücken Sie die Taste, bis LI angezeigt wird, und drücken Sie erneut zur Bestätigung. LI verschwindet, sobald die Verbindung erfolgreich hergestellt wurde. Wenn keine Verbindung möglich ist, blinken das Alarmsymbol und das Antennensymbol.
Temperaturregelung
Die Temperatur wird normalerweise über den Danfoss Link CC gesteuert, kann aber jederzeit manuell über die Tasten am Thermostat geändert werden. Bei manueller Änderung sendet der Thermostat ein Signal an den Danfoss Link CC, um die anderen Thermostate im selben Raum zu synchronisieren.
Sicherheitshinweise
Der Thermostat ist kein Spielzeug und nicht für Kinder geeignet. Verpackungsmaterialien sollten kindersicher gelagert werden. Versuchen Sie nicht, das Gerät zu zerlegen, da es keine vom Benutzer wartbaren Teile enthält. Bei Fehlermeldungen wie E1 oder E2 wenden Sie sich bitte an Ihren Händler.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Fehlermeldung E1, E2 oder andere Defekte
Versuchen Sie nicht, das Gerät zu reparieren. Senden Sie den Thermostat an den Händler zurück.
Verbindung zum Danfoss Link CC kann nicht hergestellt werden
Prüfen Sie, ob das Alarmsymbol und das Antennensymbol blinken. Stellen Sie sicher, dass der Thermostat korrekt in den Anmeldemodus versetzt wurde.
Batterie fast leer
Das Batteriesymbol blinkt im Display. Bei kritischem Stand blinkt das gesamte Display. Tauschen Sie die Batterien umgehend aus.
Vor der Verwendung
- Stellen Sie sicher, dass zwei AA-Alkalibatterien korrekt eingelegt sind.
- Verwenden Sie keine wiederaufladbaren Batterien.
- Prüfen Sie, ob ein M auf dem Display blinkt, bevor Sie mit der Montage beginnen.
- Stellen Sie sicher, dass der passende Adapter (RA oder K) verwendet wird.
- Achten Sie darauf, dass die Adapter und der Thermostat mit maximal 5 Nm angezogen werden.
Technische Daten in der Praxis
- Regelung PID
- Proportional-Integral-Derivative-Regelung für präzise und effiziente Temperatursteuerung.
- Schutzart IP 20
- Schutz gegen feste Fremdkörper, nicht wasserdicht; nur für Innenräume geeignet.
- Batterielebensdauer 2 Jahre
- Erwartete Betriebsdauer bei normaler Nutzung mit zwei AA-Alkalibatterien.
- Umgebungstemperatur 0 bis 40°C
- Zulässiger Temperaturbereich für den Betrieb des Thermostats.
Abbildungen und Diagramme
- Das Display zeigt Symbole für Batteriestatus, Netzverbindung, Sperre, Frostschutz und Alarm.
- Die Tasten dienen zur Navigation in den Menüs, zur Temperatureinstellung sowie zur Bestätigung von Eingaben.
Modellkompatibilität
- Der Thermostat ist ausschließlich für die Verwendung mit dem Danfoss Link System konzipiert.
- Erfordert einen Danfoss Link CC Zentralregler für die vollständige Funktionalität.
