Installationsanleitung für Danfoss Aveo Tamperproof Fernfühler
Schnellstartanleitung für den Danfoss Aveo Tamperproof Fernfühler. Erfahren Sie, wie Sie den Sensor installieren, Temperaturbegrenzungen festlegen und Diebstahlschutz sowie Skalenabdeckungen korrekt anbringen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und Konfiguration des Danfoss Aveo Tamperproof Fernfühlers. Es deckt die Montage am Heizkörper, die Einstellung von Temperaturbegrenzungen (Minimum/Maximum), die Installation des Fernfühlers sowie Sicherheitsmaßnahmen wie Diebstahlschutz und Skalenabdeckungen ab.

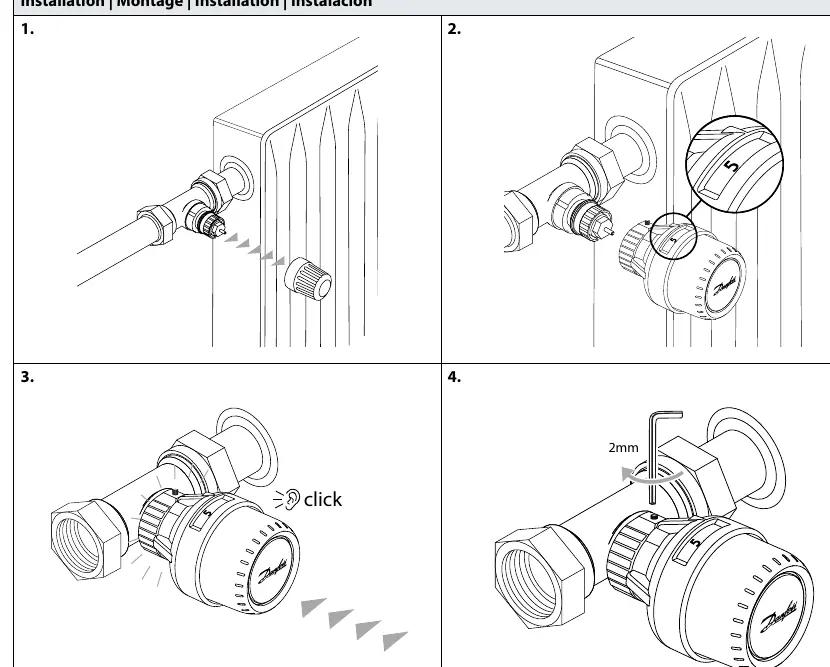

Installation
Die Montage erfolgt direkt am Ventilgehäuse. Stellen Sie sicher, dass der Sensor fest auf dem Ventil sitzt, bis ein Klickgeräusch zu hören ist. Für die finale Fixierung wird ein 2mm Inbusschlüssel verwendet.
Fernfühler
Der Fernfühler kann in einem Abstand von 0 bis 2 Metern vom Thermostatkopf installiert werden. Die Montage des Wandhalters erfolgt durch Einrasten des Sensors in die Halterung.
Temperaturbegrenzung
Der Temperaturbereich kann sowohl nach oben (Maximum) als auch nach unten (Minimum) begrenzt werden:

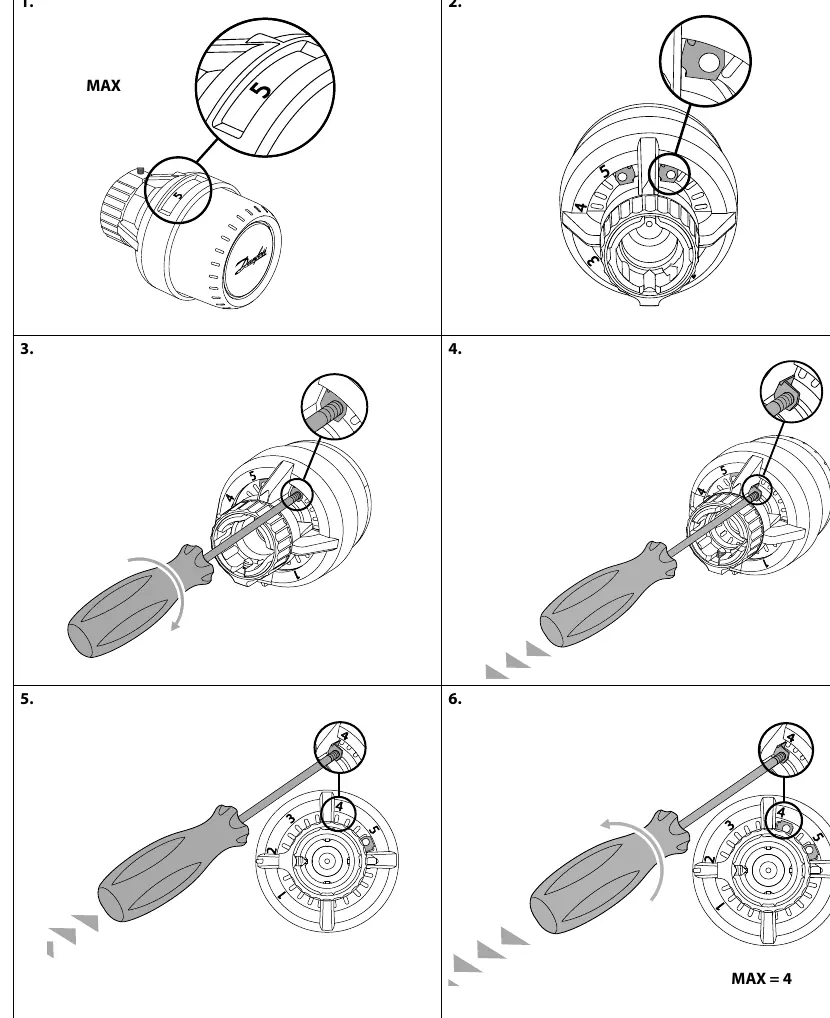

- Maximum: Drehen Sie den Kopf auf die gewünschte Position, lösen Sie die Begrenzungsschraube und positionieren Sie diese entsprechend der Skala.
- Minimum: Ähnliches Vorgehen wie beim Maximum, um den unteren Einstellbereich festzulegen.

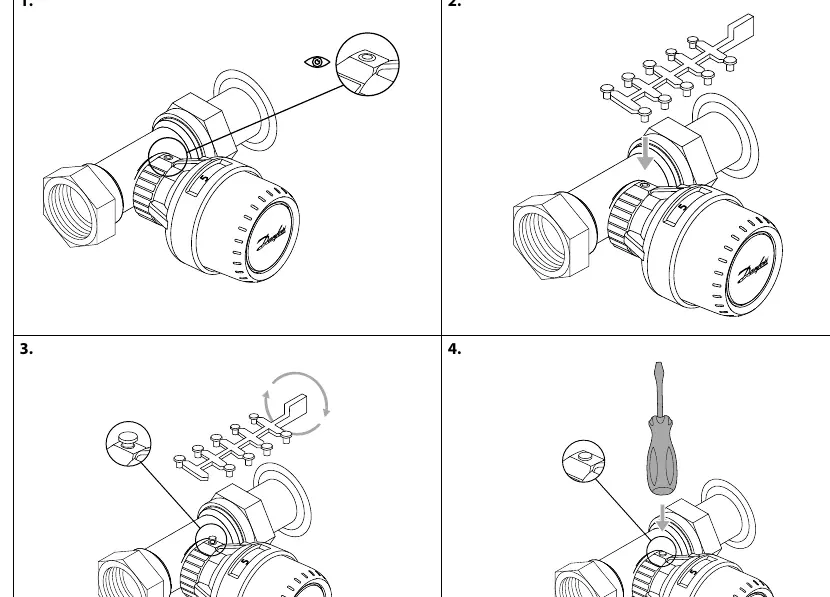

Diebstahlschutz
Zum Schutz vor unbefugtem Entfernen kann ein Diebstahlschutz-Clip installiert werden. Dieser wird am Ventilgehäuse angebracht und mit einem Schraubendreher fixiert.
Skalenabdeckung
Die Skalenabdeckung kann einfach auf den Thermostatkopf aufgeklickt werden, um die Temperatureinstellung zu verbergen oder zu schützen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Sensor sitzt nicht fest
Stellen Sie sicher, dass der Sensor vollständig auf das Ventil aufgeschoben wurde, bis ein deutliches Klickgeräusch zu hören ist.
Temperaturbegrenzung lässt sich nicht einstellen
Verwenden Sie einen passenden Schraubendreher, um die Begrenzungsschrauben im Inneren des Kopfes zu lösen und neu zu positionieren.
Vor der Verwendung
- Prüfen Sie den Abstand für den Fernfühler (max. 2 Meter).
- Stellen Sie sicher, dass ein 2mm Inbusschlüssel für die Montage bereitliegt.
- Vergewissern Sie sich, dass die benötigten Zubehörteile (Diebstahlschutz, Skalenabdeckung) vorhanden sind.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage am Ventil.
- Die Temperaturbegrenzung wird durch das Lösen und Verschieben kleiner Schrauben innerhalb des Einstellrings erreicht.
- Der Diebstahlschutz wird durch Einrasten von Kunststoff-Clips am Ventilgehäuse realisiert.
Modellkompatibilität
- Geeignet für Danfoss Aveo Tamperproof Serie.
- Zubehörteile wie Diebstahlschutz (013G1232) und Skalenabdeckung (015G4952) sind spezifisch für diese Serie.
