Installationsanleitung für Danfoss Aveo RA click Fernfühler
Erfahren Sie, wie Sie den Danfoss Aveo RA click Fernfühler korrekt installieren, deinstallieren und die Temperaturbegrenzung einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation, Deinstallation und Konfiguration des Danfoss Aveo RA click Fernfühlers. Die Montage erfolgt durch ein einfaches Klicksystem. Bitte beachten Sie, dass bei der Installation des Fernfühlers ein Abstand von 0 bis 2 Metern eingehalten werden muss.
Installation

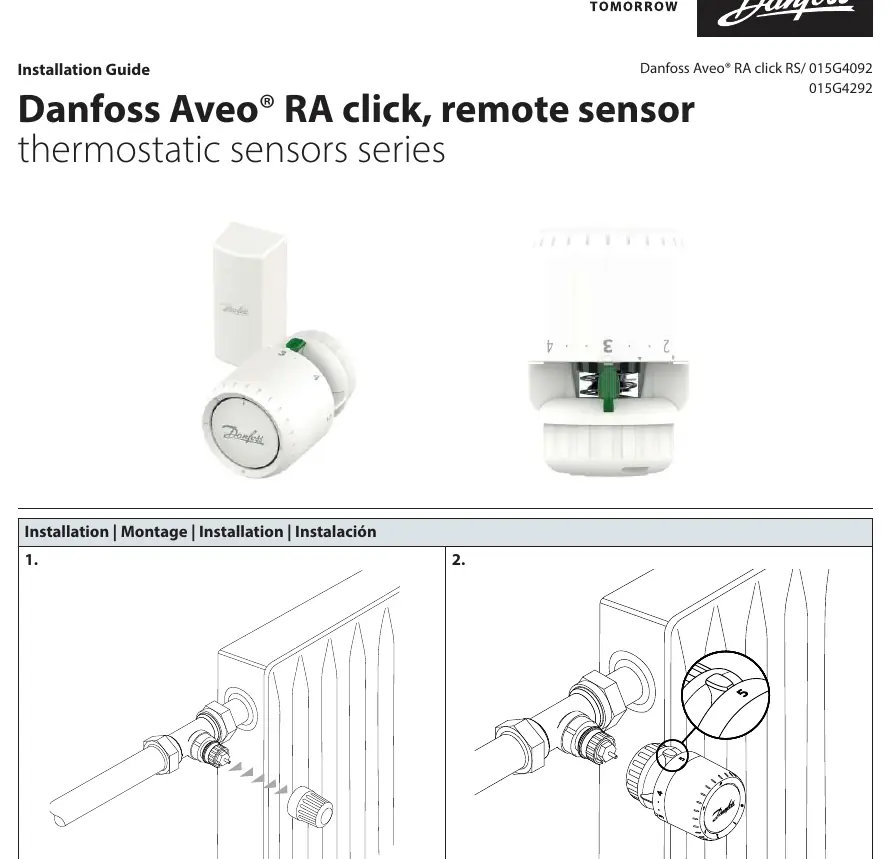

Die Montage des Thermostatkopfes erfolgt in drei einfachen Schritten:
- Entfernen Sie die Schutzkappe vom Ventil.
- Setzen Sie den Thermostatkopf auf das Ventil auf.
- Drücken Sie den Kopf fest auf das Ventil, bis ein hörbares Klickgeräusch die korrekte Arretierung bestätigt.
Für BIV-Installationen folgen Sie dem gleichen Prinzip des Aufsetzens und Einrastens.
Deinstallation
Um den Thermostatkopf zu entfernen, drehen Sie den Kopf in die entsprechende Position und lösen Sie die Arretierung gemäß der grafischen Darstellung, um ihn vom Ventil abzuziehen.
Temperaturbegrenzung
Der Thermostat ermöglicht eine Begrenzung des Temperaturbereichs (Maximum und Minimum):
- Maximum: Setzen Sie den Begrenzungsstift in die gewünschte Position ein, um die maximale Drehung des Einstellrads zu begrenzen.
- Minimum: Analog zum Maximum kann ein Begrenzungsstift eingesetzt werden, um die minimale Temperatureinstellung festzulegen.
- Verwenden Sie für die Einstellung der Begrenzer die entsprechenden Werkzeuge (Code-Nr. 013G1246 für Stifte, 013G1236 für Werkzeuge).
Fernfühler-Montage
Der Fernfühler muss in einem Bereich von 0 bis 2 Metern vom Thermostatkopf entfernt montiert werden. Die Wandhalterung wird an der gewünschten Stelle befestigt, und der Fühler wird in die Halterung eingeklickt.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Thermostat lässt sich nicht auf das Ventil aufsetzen
Stellen Sie sicher, dass die Schutzkappe entfernt wurde und das Ventil frei zugänglich ist.
Kein Klickgeräusch bei der Montage
Prüfen Sie, ob der Thermostatkopf gerade auf dem Ventil sitzt und drücken Sie ihn mit ausreichendem Druck fest.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil kompatibel ist.
- Entfernen Sie die alte Schutzkappe vom Ventil.
- Prüfen Sie den gewünschten Montageort für den Fernfühler (Abstand 0-2m).
- Halten Sie das passende Werkzeug für die Temperaturbegrenzung bereit.
Technische Daten in der Praxis
- Code 013G1246
- Bestellnummer für die Begrenzungsstifte.
- Code 013G1236
- Bestellnummer für das Einstellwerkzeug.
Abbildungen und Diagramme
- Die Klick-Symbole zeigen den korrekten Einrastpunkt bei der Montage.
- Die Strichzeichnungen verdeutlichen die Positionierung der Begrenzungsstifte im Einstellrad.
Modellkompatibilität
- Geeignet für Danfoss RA click Ventilsysteme.
