Installationsanleitung für D-Link DFE-855 Serie Glasfaser-Medienkonverter
Schnelle Installationsanleitung für die D-Link DFE-855 Serie. Erfahren Sie, wie Sie Glasfaser-Medienkonverter anschließen, LED-Statusanzeigen interpretieren und technische Spezifikationen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die D-Link DFE-855 Serie, eine Reihe von Glasfaser-Medienkonvertern. Diese Geräte ermöglichen die Verbindung zwischen UTP-Kabeln (RJ45) und Glasfaserkabeln (SC-Anschluss), um die Reichweite von 10/100BASE-TX-Netzwerken zu erweitern. Die Anleitung enthält Informationen zur physischen Installation, den LED-Statusanzeigen und den technischen Spezifikationen.
Produktbeschreibung
Die DFE-855 Serie konvertiert Signale zwischen 10/100BASE-TX (UTP) und 100BASE-FX (Glasfaser). Die Geräte verfügen über SC-Anschlüsse für Glasfaserkabel und RJ45-Ports für UTP-Kabel. Sie unterstützen den Full-Duplex-Ethernet-Modus (200Mbps).
Installation
Befolgen Sie diese Schritte zur Inbetriebnahme:
- Verbinden Sie das UTP-Kabel mit dem RJ45-Port des Konverters.
- Verbinden Sie das Glasfaserkabel mit dem SC-Anschluss des Konverters. Achten Sie darauf, dass die Anschlüsse mit "Tx" für die Übertragung und "Rx" für den Empfang gekennzeichnet sind.
- Schließen Sie das mitgelieferte 9V 1A AC/AC-Netzteil an den Konverter an und verbinden Sie es mit einer Steckdose.
Anschlussschemata
Die Konverter können in verschiedenen Netzwerkkonfigurationen eingesetzt werden, beispielsweise:
- Verbindung von einem 100BASE-TX-Port eines Hubs zu einer Netzwerkkarte (NIC) in einem Computer über den Glasfaser-Konverter.
- Verbindung zwischen zwei Switches über Glasfaser.

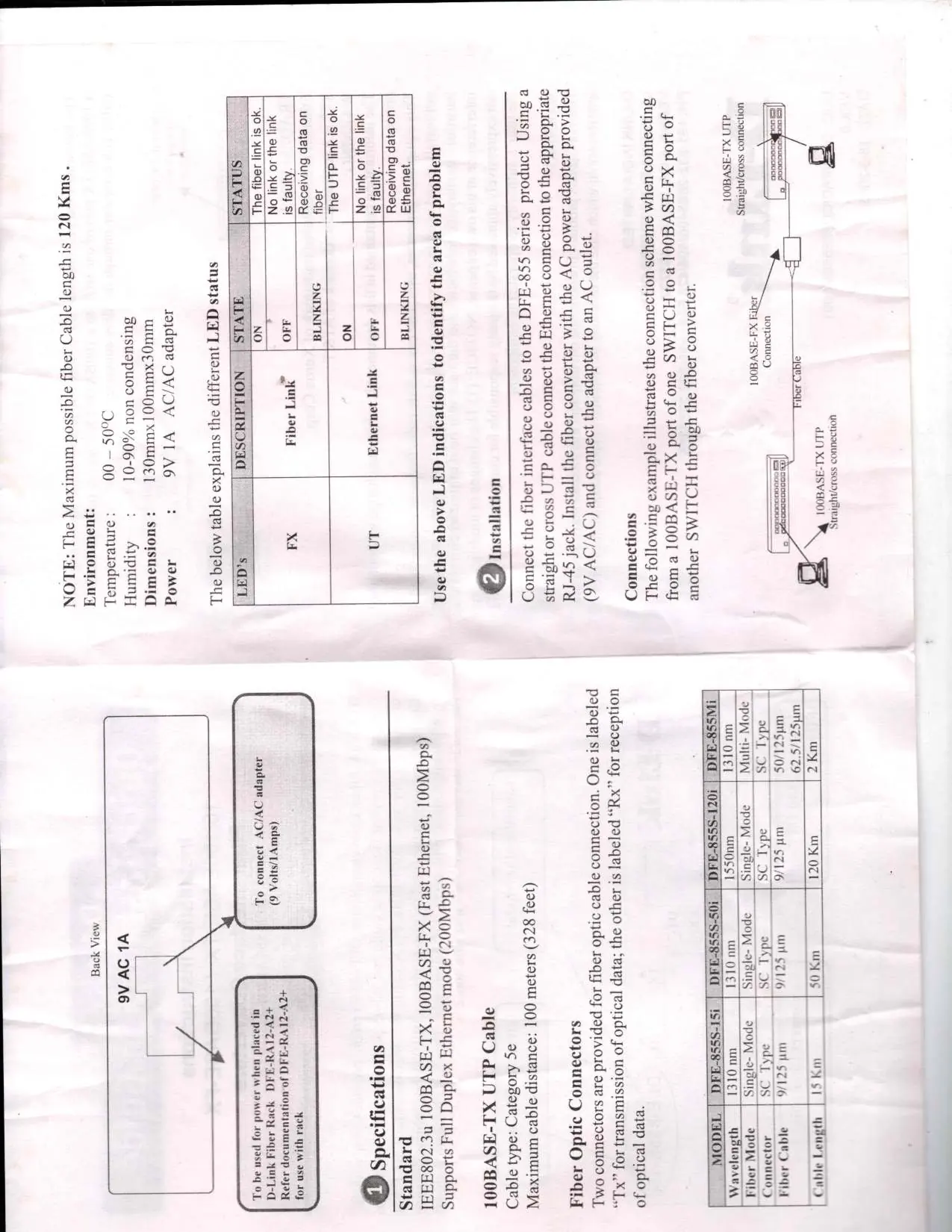

LED-Statusanzeigen
Die LEDs am Gerät helfen bei der Diagnose des Verbindungsstatus:
- FX (Glasfaser): Leuchtet (ON) bei aktiver Glasfaserverbindung. Ist die LED aus (OFF), besteht keine Verbindung oder ein Fehler liegt vor. Blinkt die LED (BLINKING), werden Daten empfangen.
- UT (UTP): Leuchtet (ON) bei aktiver UTP-Verbindung. Ist die LED aus (OFF), besteht keine Verbindung oder ein Fehler liegt vor. Blinkt die LED (BLINKING), werden Daten über Ethernet empfangen.
Technische Daten
- Standard: IEEE802.3u, 100BASE-TX, 100BASE-FX.
- Kabeltyp: UTP Kategorie 5e.
- Maximale UTP-Kabellänge: 100 Meter (328 Fuß).
- Umgebung: Betriebstemperatur 0°C bis 50°C, Luftfeuchtigkeit 10-90% (nicht kondensierend).
- Stromversorgung: 9V 1A AC/AC-Adapter.
- Abmessungen: 130mm x 100mm x 30mm.
Herstellerinformationen
D-Link Corporation
Praktische Hilfe
Typische Probleme
LED FX ist aus
Die Glasfaserverbindung ist unterbrochen oder fehlerhaft. Überprüfen Sie die Kabelverbindungen.
LED UT ist aus
Die UTP-Verbindung ist unterbrochen oder fehlerhaft. Überprüfen Sie das RJ45-Kabel.
Keine Datenübertragung
Stellen Sie sicher, dass die LEDs blinken, was auf Datenverkehr hindeutet. Prüfen Sie die korrekte Zuordnung von Tx und Rx.
Vor der Verwendung
- Stellen Sie sicher, dass Sie ein passendes SC-Glasfaserkabel haben.
- Prüfen Sie, ob das UTP-Kabel (RJ45) für 10/100BASE-TX geeignet ist.
- Stellen Sie sicher, dass die Stromversorgung (9V 1A) stabil ist.
- Überprüfen Sie die Kompatibilität der Glasfaser-Reichweite (15km, 50km, 120km oder 2km je nach Modell).
Technische Daten in der Praxis
- SC-Anschluss
- Standard-Glasfaserstecker für die Verbindung.
Abbildungen und Diagramme

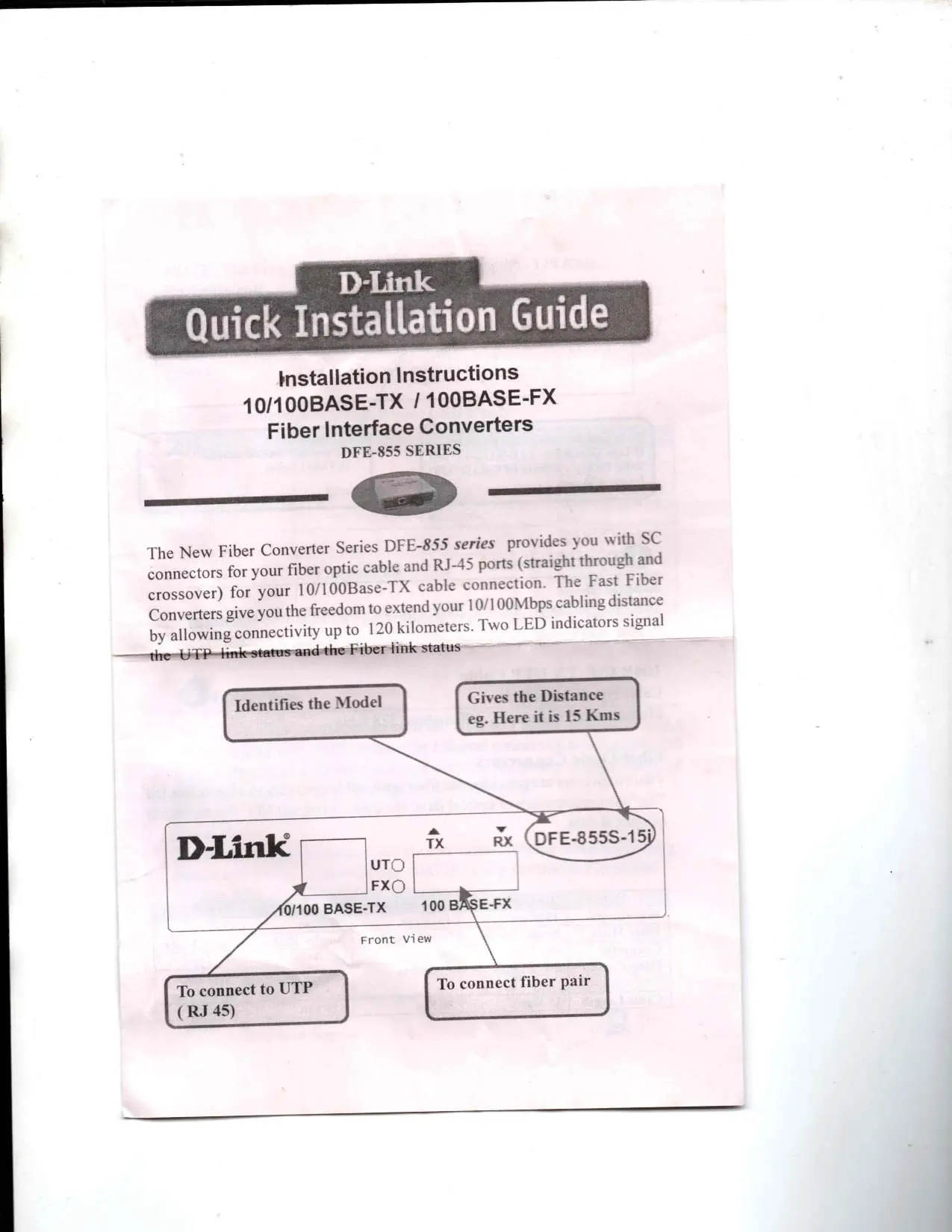

- Die Frontansicht zeigt die UTP- und Glasfaseranschlüsse sowie die LED-Statusanzeigen.

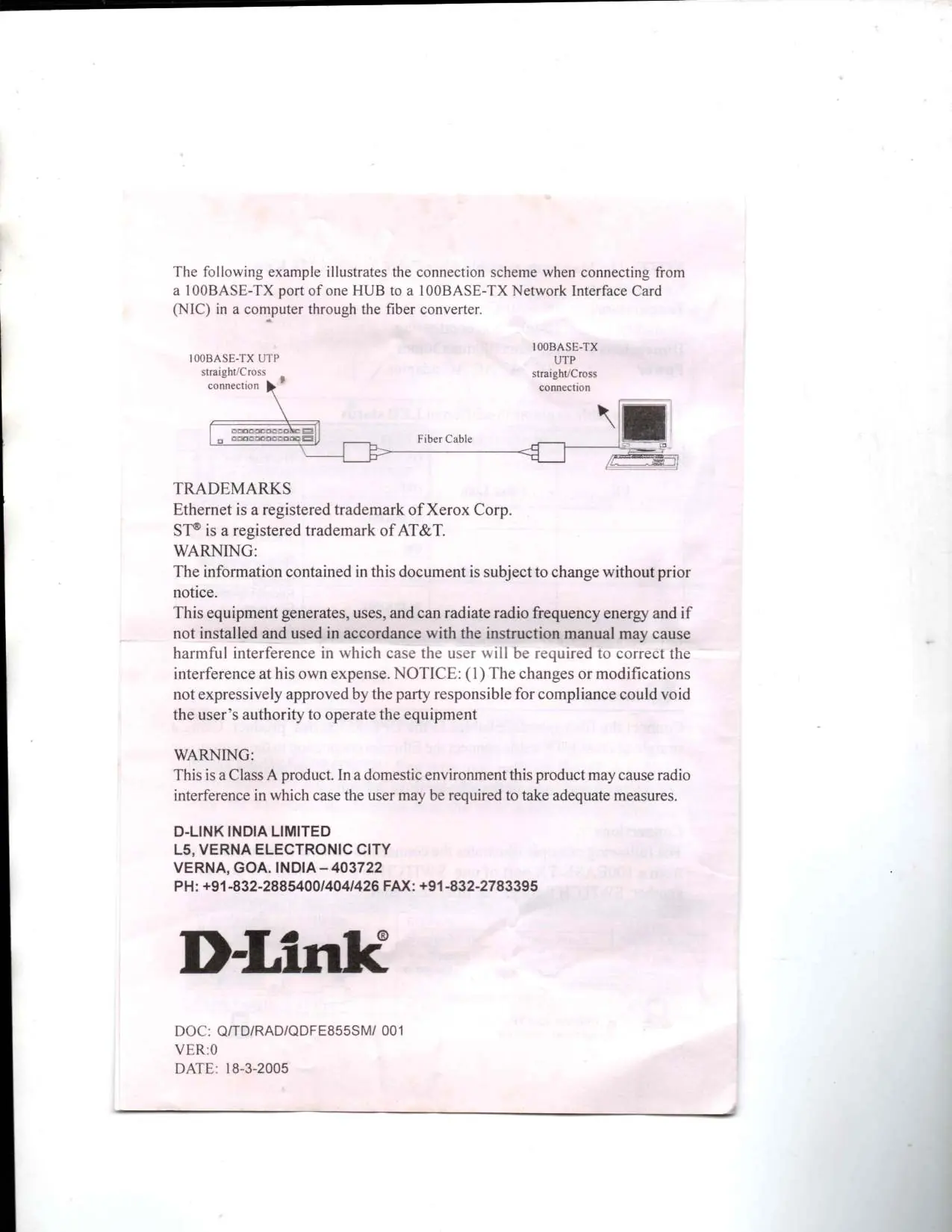

- Die Anschlussschemata zeigen die Verbindung zwischen Hub/Switch und Netzwerkkarte (NIC).
Modellkompatibilität
- Unterstützt Full Duplex Ethernet Modus (200Mbps).
- Maximale UTP-Kabellänge beträgt 100 Meter.
