Montageanleitung für Crystorama 131-VZ-CEILING Deckenleuchte
Detaillierte Montageanleitung für die Crystorama 131-VZ-CEILING Deckenleuchte. Enthält Anweisungen für die hängende Montage und Deckenmontage, Informationen zur Kristallanbringung sowie wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte muss von einem lizenzierten Elektriker gemäß dem National Electric Code und den örtlichen Vorschriften installiert werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Sicherungskasten aus.
Technische Daten und Anforderungen:
- Leuchtmittel: 1x Medium Base (E27), 40W empfohlen, 60W maximal. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.
- Eignung: Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
- Sicherheit: Das Produkt enthält Blei, das laut kalifornischem Gesetz Krebs oder Geburtsfehler verursachen kann.
Montageanleitung
Die Leuchte kann auf zwei Arten montiert werden:

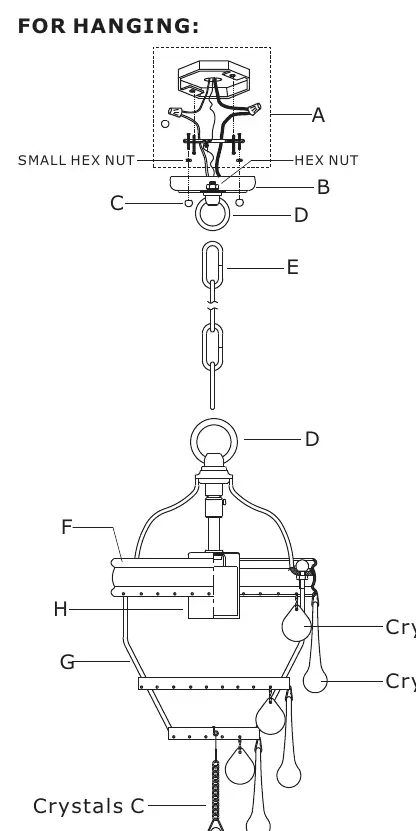

Hängende Montage (For Hanging)
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Leuchtenöse und schließen Sie das Glied. Wiederholen Sie dies für die Verbindung zum Baldachin.
- Montieren Sie die Montageleiste an der Anschlussdose mit den mitgelieferten Schrauben.
- Führen Sie die Montageschrauben durch die Löcher im Baldachin und sichern Sie diese mit den Kugelmuttern.

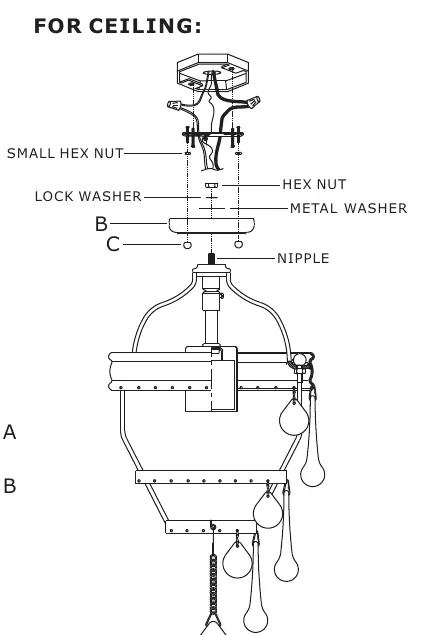

Deckenmontage (For Ceiling)
- Lösen Sie die Sechskantmutter am Baldachin und nehmen Sie diesen ab.
- Entfernen Sie die Öse an der Oberseite der Leuchte.
- Fädeln Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Sechskantmutter.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Führen Sie die Montageschrauben durch den Baldachin und sichern Sie diesen mit den Kugelmuttern.

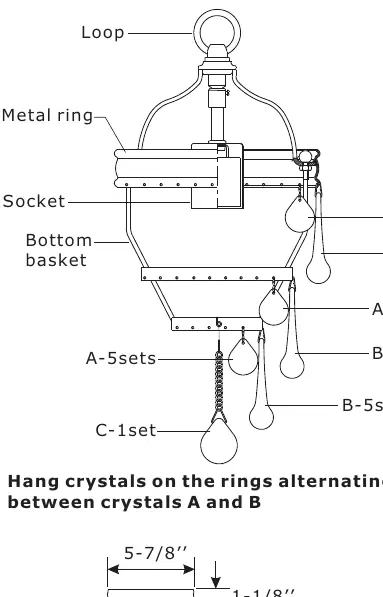

Anbringung der Kristalle
Nach der Montage der Leuchte werden die Kristalle wie folgt angebracht:
- Hängen Sie die Kristalle an den Metallring und den unteren Korb.
- Wechseln Sie dabei ab zwischen Kristall A und Kristall B.
- Hängen Sie den Kristall C (mit Kette) ganz unten in die Mitte des unteren Korbs.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Glühbirne fest in der Fassung sitzt und ob die Stromversorgung am Sicherungskasten eingeschaltet ist.
Kristalle hängen ungleichmäßig
Stellen Sie sicher, dass die Kristalle A und B abwechselnd an den Ringen angebracht sind und Kristall C korrekt in der Mitte des unteren Korbs zentriert ist.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Prüfen, ob alle Teile (A-H) gemäß Teileliste vorhanden sind.
- Geeignetes Leuchtmittel (Medium Base, max. 60W) bereithalten.
- Sicherstellen, dass die Deckenanschlussdose das Gewicht der Leuchte tragen kann.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Abbildungen zeigen zwei Montagekonfigurationen: 'For Hanging' (mit Kette) und 'For Ceiling' (direkt an der Decke).
- Die Teileliste identifiziert die Montagehardware, den Baldachin, die Kette und den Leuchtenkörper.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation muss durch einen lizenzierten Elektriker erfolgen.
