Montageanleitung für Crystorama 131-MK-CEILING Mini-Kronleuchter
Erfahren Sie, wie Sie den Crystorama 131-MK-CEILING Mini-Kronleuchter sicher montieren. Diese Anleitung enthält detaillierte Schritte für die Decken- und Hängemontage, Anweisungen zur Kristallanbringung sowie wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Montage des Crystorama 131-MK-CEILING Mini-Kronleuchters. Bitte beachten Sie, dass alle elektrischen Komponenten von einem lizenzierten Elektriker gemäß dem National Electric Code und den örtlichen Vorschriften installiert werden müssen. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Installation
Die Leuchte kann auf zwei Arten montiert werden:
Hängemontage
- Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Leuchtenöse und schließen Sie das Glied. Wiederholen Sie dies für die Verbindung zum Baldachin.
- Führen Sie die Montageschrauben in die passenden Löcher der Montageleiste ein und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste mit den Schrauben an der Anschlussdose.
- Heben Sie den Baldachin an, sodass die Montageschrauben durch die Löcher ragen, und sichern Sie ihn mit der Kugelmutter.
Deckenmontage
- Lösen Sie die Sechskantmutter am Baldachin und nehmen Sie diesen ab.
- Entfernen Sie die Öse an der Oberseite der Leuchte.
- Schieben Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Sechskantmutter.
- Führen Sie die Montageschrauben in die Montageleiste ein und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Heben Sie den Baldachin an, sodass die Montageschrauben durch die Löcher ragen, und sichern Sie ihn mit der Kugelmutter.
Kristallmontage
Hängen Sie die Kristalle an den Metallring und den unteren Korb. Es ist wichtig, die Kristalle abwechselnd zwischen Typ A und Typ B anzuordnen. Hängen Sie abschließend den Glaskristall C an die Unterseite des unteren Korbs.
Technische Daten & Wartung
Für den Betrieb wird ein Leuchtmittel mit Medium-Sockel benötigt (nicht im Lieferumfang enthalten). Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen. Schalten Sie vor der Wartung oder dem Leuchtmittelwechsel immer die Stromversorgung aus.
Praktische Hilfe
Typische Probleme
Kristalle hängen ungleichmäßig
Stellen Sie sicher, dass die Kristalle A und B abwechselnd am Metallring und am unteren Korb angebracht sind.
Leuchte lässt sich nicht am Baldachin befestigen
Überprüfen Sie, ob die Montageschrauben korrekt durch die Löcher des Baldachins ragen und die Kugelmuttern festgezogen sind.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Sicherstellen, dass ein qualifizierter Elektriker die Installation durchführt.
- Leuchtmittel (Medium Base, max. 60W) bereithalten.
- Prüfen, ob alle Teile (A-H) gemäß Teileliste vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 1x Medium Base, 40W empfohlen, 60W max.
Abbildungen und Diagramme

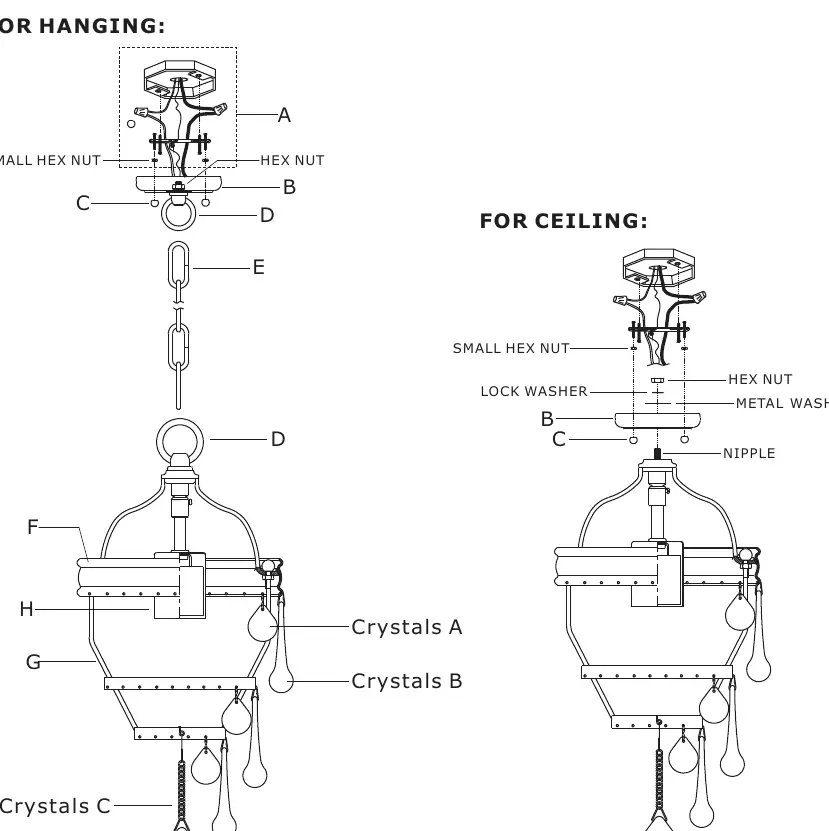

- Die Anleitung unterscheidet zwischen Hängemontage (mit Kette) und direkter Deckenmontage.
- Die Teileliste auf Seite 2 hilft bei der Identifizierung der Hardware (A-H).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Verwendung mit Leuchtmitteln über 60W geeignet.
