Montageanleitung für Kronleuchter Crystorama 1157-CH-CL-MWP
Detaillierte Montageanleitung für den Crystorama 1157-CH-CL-MWP Kronleuchter. Erfahren Sie, wie Sie die Arme installieren, die Mittelsäule zusammenbauen, die Verkabelung vornehmen und die Kristalle korrekt anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument enthält die Montage- und Installationsanweisungen für den Crystorama Kronleuchter Modell 1157-CH-CL-MWP. S. 1
Wichtigste Schritte
- Installation der Arme (6", 10" und 15") S. 1
- Zusammenbau der Mittelsäule S. 1
- Montage an der Decke und Verkabelung S. 1
- Anbringen der Kristalle S. 1
Erste Inbetriebnahme
- Vorbereitung: Teile auf einer weichen Unterlage auslegen. S. 1
- Arme installieren: Stecker verbinden, in die Öffnung schieben, verriegeln und Schrauben festziehen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 20x Candelabra Base | Erforderlicher Lampensockel | S. 1 |
| Leistung | 40 Watt max. | Maximale Wattzahl pro Leuchtmittel | S. 1 |
| Eignung | Damp rated | Für feuchte Umgebungen geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teilenummern und Diagramme S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des Crystorama Kronleuchters Modell 1157-CH-CL-MWP. Bitte beachten Sie, dass die Installation zwingend von einem lizenzierten Elektriker gemäß den nationalen und lokalen Elektrovorschriften durchgeführt werden muss. Das Gerät ist für feuchte Umgebungen (Damp rated) geeignet. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Sicherungskasten aus.
Benötigtes Leuchtmittel: 20x Candelabra-Sockel-Glühbirnen, empfohlen 40 Watt (max. 40 Watt). Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.
Montage der Arme
Die Arme werden in die Metallplatte eingesetzt und verriegelt:
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt (dies drückt die Kabel zurück in die Platte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern.
- Wiederholen Sie diesen Vorgang für alle Arme (6", 10" und 15"). Die 10"-Arme werden an der mittleren Ebene und die 15"-Arme an der untersten Ebene angebracht.
Zusammenbau der Mittelsäule
- Schrauben Sie das Gewinderohr in die Kupplung am Boden des Mittelsäulen-Kits 2.
- Platzieren Sie nacheinander die Glasvase, den Sicherungsring, die Metallscheibe, die Bobeche und die Metallscheibe in dieser Reihenfolge.
- Sichern Sie den Aufbau mit dem Endstück (Finial).
- Verbinden Sie das Mittelsäulen-Kit 1 mit dem Mittelsäulen-Kit 2.
Installation und Verkabelung
- Bringen Sie die Montagehalterung am Deckenbalken an.
- Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie die Kabelverbindung durch und befestigen Sie den Baldachin über dem Montagegewinde mit dem Kragenring.
Kristallbestückung
Nach der mechanischen und elektrischen Installation können die Kristalle angebracht werden. Die Anleitung enthält eine detaillierte Liste der Kristallsets (A bis Q), die jeweils spezifische Kombinationen aus 14mm-Kristallen, Quadraten und AS9-Anhängern erfordern. Bitte orientieren Sie sich an der Abbildung, um die Sets an den entsprechenden Positionen am Kronleuchter zu befestigen.
Praktische Hilfe
Typische Probleme
Arme sitzen locker oder lassen sich nicht fixieren
Stellen Sie sicher, dass die Metalllasche am Arm vollständig gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben der Metallplatte einrastet, bevor Sie die Schraube festziehen.
Kabel lassen sich nicht in die Metallplatte schieben
Achten Sie darauf, dass beim Einschieben des Arms die Kabel und Stecker durch das Loch in der Metallplatte nach innen gedrückt werden.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Alle Teile auf einer weichen, mit Stoff bedeckten Unterlage ausbreiten.
- Sicherstellen, dass ein lizenzierter Elektriker für die Installation verfügbar ist.
- Überprüfen, ob 20 Candelabra-Glühbirnen (max. 40W) vorhanden sind.
- Prüfen, ob alle Kristallsets (A-Q) vollständig sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 20x Candelabra-Sockel, max. 40 Watt pro Birne.
Abbildungen und Diagramme

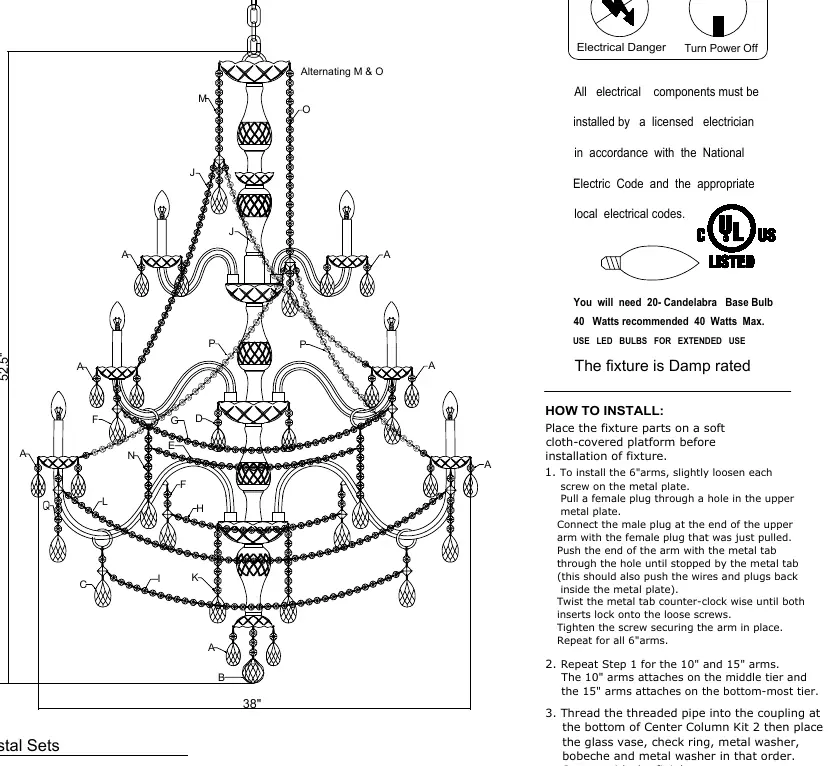

- Die Abbildung zeigt die Anordnung der Kristallsets (A-Q) an den verschiedenen Ebenen des Kronleuchters.

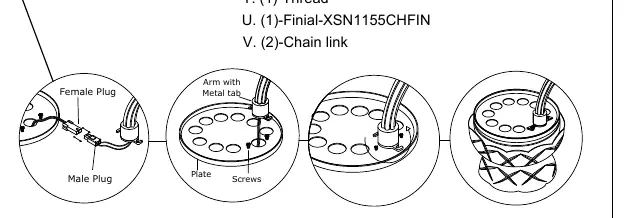

- Das Detailbild auf Seite 2 zeigt die korrekte Verbindung der Stecker und die Verriegelung der Arme mittels Metalllasche.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Einsatz mit Leuchtmitteln über 40 Watt geeignet.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
