Montageanleitung für Kronleuchter Crystorama 1155-PB-CL-MWP
Detaillierte Montageanleitung für den Crystorama 1155-PB-CL-MWP Kronleuchter. Erfahren Sie, wie Sie die Arme montieren, die Verkabelung vornehmen und die Kristalle korrekt anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument enthält die Montage- und Installationsanleitung für den Kronleuchter Crystorama Modell 1155-PB-CL-MWP. S. 1
Wichtigste Schritte
- Obere und untere Arme installieren S. 1
- Untere Schale und Zubehör montieren S. 1
- Montagebügel anbringen und Kette anpassen S. 1
- Elektrischer Anschluss und Baldachin-Montage S. 1
- Kristalle anbringen S. 1
Erste Inbetriebnahme
- Vorbereitung: Leuchte auf einer weichen, stoffbedeckten Unterlage platzieren. S. 1
- Installation der Arme: Schrauben lösen, Stecker verbinden, Arme durch die Öffnung führen, Metalllasche drehen und Schrauben festziehen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 15x Candelabra-Sockel | Benötigter Leuchtmitteltyp und Anzahl | S. 1 |
| Leistung | 40W empfohlen, 60W max. | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Schutzart | Damp rated | Für feuchte Räume geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1
- Teileliste S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation des Crystorama Kronleuchters Modell 1155-PB-CL-MWP. Bitte beachten Sie, dass alle elektrischen Komponenten von einem zugelassenen Elektriker gemäß dem National Electric Code und den örtlichen Vorschriften installiert werden müssen. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Technische Anforderungen
- Leuchtmittel: Benötigt 15 Candelabra-Sockel-Glühbirnen.
- Leistung: 40 Watt empfohlen, maximal 60 Watt.
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.
Vorbereitung und Montage der Arme
Legen Sie alle Teile der Leuchte vor der Installation auf einer weichen, mit Stoff bedeckten Unterlage ab, um Kratzer zu vermeiden.
- Obere Arme: Lösen Sie die Schrauben an der oberen Metallplatte leicht. Führen Sie den weiblichen Stecker durch das Loch in der Platte. Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker. Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es einrastet. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben greifen. Ziehen Sie die Schraube fest, um den Arm zu sichern. Wiederholen Sie dies für alle oberen Arme.
- Untere Arme: Wiederholen Sie den Vorgang wie bei den oberen Armen.

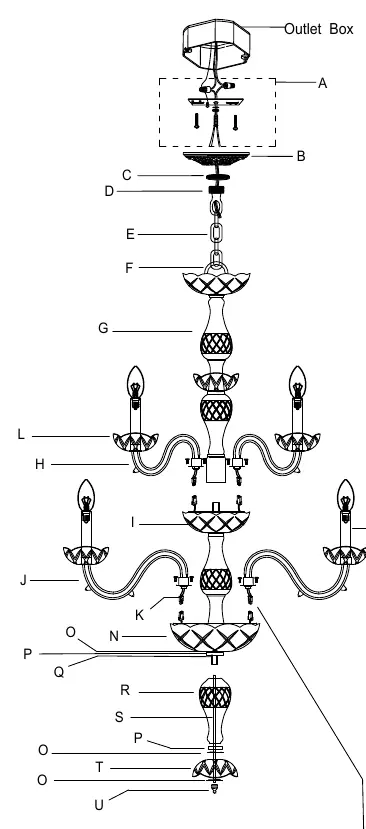

Zusammenbau und Installation
- Zentraler Aufbau: Schrauben Sie das Center Column Kit 1 auf das Center Column Kit 2.
- Untere Schale: Platzieren Sie die untere Schale, die Metallscheibe, den Sicherungsring, die Kupplung, die Glasvase, den Sicherungsring, die Metallscheibe, die untere Bobeche und die Metallscheibe in dieser Reihenfolge über der Verteilerbox-2. Sichern Sie alles mit dem Endstück (Finial).
- Deckenmontage: Befestigen Sie die Montageleiste an der Anschlussdose.
- Höhenanpassung: Bestimmen Sie die gewünschte Aufhängehöhe und kürzen Sie die Kette entsprechend.
- Verkabelung: Heben Sie die Leuchte an und führen Sie den elektrischen Anschluss durch. Befestigen Sie den Baldachin über der Montageleiste und sichern Sie ihn mit dem Kragenring.
Kristallbestückung
Die Kristalle sind in Sets (A bis K) unterteilt. Bringen Sie die Kristalle gemäß der Abbildung an der Leuchte an. Die Sets bestehen aus unterschiedlichen Kombinationen von 14mm-Kristallen und spezifischen Anhängern (z.B. AS9-2.5", AS8-50mm Ball).
Praktische Hilfe
Typische Probleme
Arme sitzen locker
Stellen Sie sicher, dass die Metalllasche am Armende vollständig gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben einrastet, und ziehen Sie die Schraube fest.
Steckerverbindung lässt sich nicht schließen
Stellen Sie sicher, dass die Kabel und Stecker beim Einschieben des Arms zurück in die Metallplatte gedrückt werden, um Platz zu schaffen.
Vor der Verwendung
- Stellen Sie sicher, dass ein zugelassener Elektriker die Installation durchführt.
- Schalten Sie den Strom vor Beginn der Arbeiten ab.
- Bereiten Sie eine weiche, mit Stoff bedeckte Unterlage für die Montage vor.
- Überprüfen Sie, ob 15 Candelabra-Glühbirnen vorhanden sind.
- Stellen Sie sicher, dass die Anschlussdose für das Gewicht der Leuchte geeignet ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 15x Candelabra Base
- Erfordert 15 Glühbirnen mit E12-Sockel (Kerzenform).
Abbildungen und Diagramme
- Die Abbildung auf Seite 1 zeigt die Anordnung der Kristalle (Sets A-K) und die Montage der Arme.

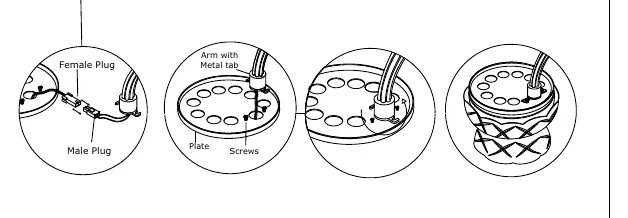

- Die Detailansicht auf Seite 2 zeigt die korrekte Verbindung der männlichen und weiblichen Stecker sowie die Arretierung der Metalllasche.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Verwendung mit Dimmern geeignet, sofern nicht ausdrücklich vom Leuchtmittelhersteller angegeben.
