Bedienungsanleitung für Crystorama 1155-CH-CL-MWP Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1155-CH-CL-MWP Kronleuchter sicher montieren und installieren. Diese Anleitung enthält detaillierte Schritte zur Arm-Montage, Verkabelung und Kristall-Dekoration.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation des Crystorama 1155-CH-CL-MWP Kronleuchters. Aufgrund der elektrischen Komponenten muss die Installation zwingend durch einen zugelassenen Elektriker gemäß den nationalen und lokalen Elektrovorschriften erfolgen. Das Gerät ist für feuchte Umgebungen (Damp rated) geeignet. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr ab.
Montage der Arme
Die Montage der oberen und unteren Arme erfolgt in folgenden Schritten:
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der Metallplatte.
- Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es einrastet (dies schiebt die Kabel zurück in die Platte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern.
Installation und Verkabelung
Nach der Montage der Arme folgen diese Schritte:
- Zentraler Bereich: Montieren Sie den unteren Bereich (Bowl, Unterlegscheiben, Glasvase, Bobeche) in der angegebenen Reihenfolge über der Verteilerbox und sichern Sie alles mit dem Endstück (Finial).
- Zentralsäule: Schrauben Sie das Zentralsäulen-Kit 1 an das Zentralsäulen-Kit 2.
- Deckenmontage: Befestigen Sie die Montageleiste an der Anschlussdose. Passen Sie die Kettenlänge an die gewünschte Höhe an.
- Anschluss: Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.
Leuchtmittel und Sicherheit
Für den Betrieb werden 15 Leuchtmittel mit Candelabra-Sockel benötigt. Es wird eine Leistung von 40 Watt empfohlen, das Maximum beträgt 60 Watt. Für eine längere Lebensdauer wird die Verwendung von LED-Leuchtmitteln empfohlen. Beachten Sie den Warnhinweis zu Blei, das in diesem Produkt enthalten sein kann.
Kristall-Bestückung
Die Kristall-Sets (A bis K) müssen gemäß der Abbildung am Kronleuchter angebracht werden. Die Anleitung enthält eine detaillierte Liste der benötigten Kristall-Sets und deren Zusammensetzung (z.B. 14mm Kristalle, Quadrate, Kugeln).
Praktische Hilfe
Typische Probleme
Arme sitzen locker
Stellen Sie sicher, dass die Metalllasche gegen den Uhrzeigersinn gedreht wurde, bis die Einsätze in die Schrauben einrasten.
Schwierigkeiten bei der Verkabelung
Die Arme verfügen über Stecker (Male/Female), die vor dem Einsetzen in die Metallplatte verbunden werden müssen.
Vor der Verwendung
- Installation durch einen zugelassenen Elektriker durchführen lassen.
- Stromversorgung vor Beginn der Arbeiten ausschalten.
- Alle Teile auf einer weichen, mit Stoff bedeckten Unterlage ausbreiten.
- 15 Leuchtmittel mit Candelabra-Sockel bereithalten.
- Prüfen, ob alle Kristall-Sets gemäß Liste vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 15x Candelabra-Sockel, 40W empfohlen, 60W maximal.
Abbildungen und Diagramme
- Die Detailansichten am unteren Rand der zweiten Seite zeigen den korrekten Anschluss der Stecker und die Verriegelung der Arme.

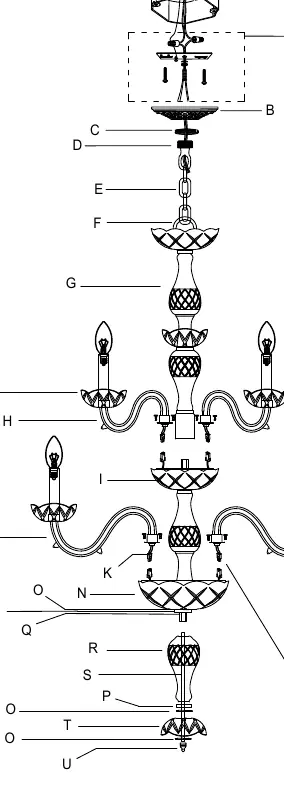

- Die Explosionszeichnung auf der zweiten Seite verdeutlicht die Reihenfolge der Montage für den unteren Bereich (Bowl, Washer, Bobeche).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für Leuchtmittel über 60W geeignet.
