Montageanleitung für Crystorama 1139-PB-CL-MWP Kronleuchter

Wichtige Informationen zur Installation

Der Crystorama 1139-PB-CL-MWP ist ein Kronleuchter, der für den Innenbereich konzipiert ist und über eine Dampf-Zertifizierung (Damp rated) verfügt. Die Installation muss zwingend durch einen zugelassenen Elektriker gemäß dem National Electric Code und den örtlichen Vorschriften erfolgen.

Leuchtmittel: Sie benötigen 16 Leuchtmittel mit Candelabra-Sockel. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.

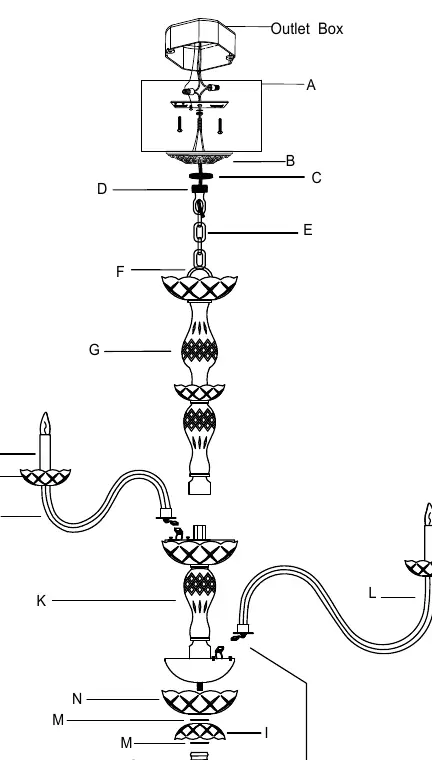

Vorbereitung und Teileliste

Legen Sie vor der Montage alle Teile auf einer weichen, mit Stoff abgedeckten Unterlage aus, um Kratzer zu vermeiden. Die Teileliste umfasst unter anderem:

• Montagezubehör (Montageschiene, Schrauben, Muttern)
• Canopy und Kette
• Zentrale Säulenelemente
• Obere und untere Arme mit Steckverbindungen
• Kristallsets (A bis J)

Schritt-für-Schritt-Montage

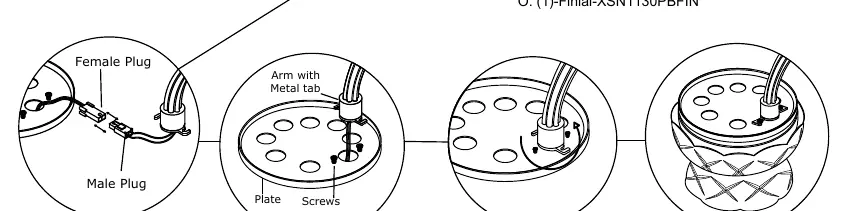

1. Obere Arme installieren: Lösen Sie leicht die Schrauben an der oberen Metallplatte. Führen Sie den weiblichen Stecker durch das Loch in der Platte. Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker. Führen Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es einrastet. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis sie an den Schrauben einrastet, und ziehen Sie die Schrauben fest. Wiederholen Sie dies für alle oberen Arme.
2. Untere Arme installieren: Wiederholen Sie den Vorgang aus Schritt 1 für die untere Metallplatte und die unteren Arme.
3. Bodenmontage: Platzieren Sie die untere Schale, den Ring und die untere Bobeche in der angegebenen Reihenfolge über der unteren Verteilerbox. Sichern Sie alles mit dem Endstück (Finial).
4. Zentrale Säule: Schrauben Sie das zentrale Säulenset auf das untere Säulenset.
5. Deckenmontage: Befestigen Sie die Montageschiene an der Anschlussdose.
6. Höhenanpassung: Bestimmen Sie die gewünschte Aufhängungshöhe und kürzen Sie die Kette entsprechend.
7. Elektrischer Anschluss: Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin (Canopy) mit dem Kragenring an der Montageschiene.

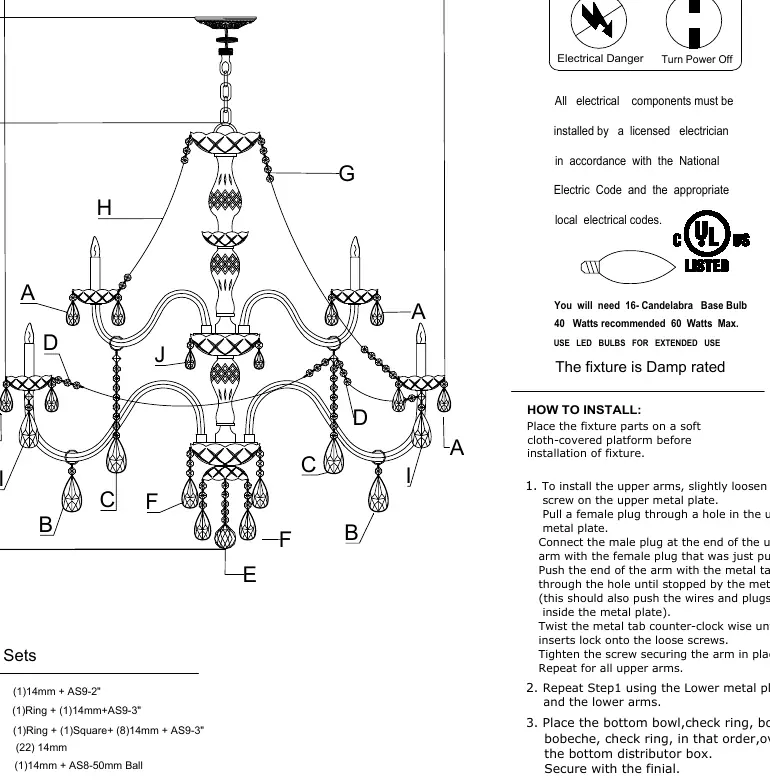

8. Kristallbestückung: Bringen Sie die Kristalle gemäß der Abbildung an.

Sicherheitshinweise

Dieses Produkt enthält Blei, das im US-Bundesstaat Kalifornien als krebserregend oder fortpflanzungsgefährdend eingestuft ist. Schalten Sie vor Beginn der Arbeiten immer den Strom ab. Achten Sie darauf, dass alle elektrischen Komponenten korrekt installiert sind.
