Montageanleitung für Crystorama 1137-CH-CL-MWP Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1137-CH-CL-MWP Kronleuchter sicher montieren und anschließen. Detaillierte Anleitung zur Arm-Installation, Kristall-Dekoration und Verkabelung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und Installation des Crystorama 1137-CH-CL-MWP Kronleuchters. S. 1
Wichtigste Schritte
- Arme installieren S. 1
- Mittelsäule montieren S. 1
- Kristalle anbringen S. 1
Erste Inbetriebnahme
- Vorbereitung: Teile auf einer weichen Unterlage auslegen. S. 1
- Arme installieren: Stecker verbinden, Metalllasche drehen und Schrauben festziehen. S. 1
- Montage: Montageleiste anbringen, Kette anpassen, verkabeln und Baldachin befestigen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 12x Candelabra-Sockel, 40W empfohlen (60W max.) | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Schutzart | Damp rated | Geeignet für feuchte Umgebungen | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teilenummern und Diagramme S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation des Crystorama 1137-CH-CL-MWP Kronleuchters. Aufgrund der elektrischen Komponenten muss die Installation zwingend durch einen lizenzierten Elektriker gemäß den nationalen und lokalen Elektrovorschriften erfolgen. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Vorbereitung und Sicherheit
Legen Sie vor Beginn der Montage alle Teile auf einer weichen, mit Stoff bedeckten Unterlage aus, um Kratzer zu vermeiden. Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist.
Montage der Leuchtenarme
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es durch die Lasche gestoppt wird (dies drückt auch die Kabel und Stecker zurück in die Metallplatte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern.
- Wiederholen Sie diesen Vorgang für alle 6-Zoll- und 10-Zoll-Arme. Die 10-Zoll-Arme werden an der unteren Ebene befestigt.
Installation und Verkabelung
- Montieren Sie die Montageleiste an der Anschlussdose.
- Setzen Sie die Unterlegscheibe, die Bobeche und die weitere Unterlegscheibe in dieser Reihenfolge über die Verteilerbox-2 und sichern Sie diese mit dem Endstück (Finial).
- Schrauben Sie das Mittelstangen-Kit 1 auf das Mittelstangen-Kit 2.
- Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin über der Montageleiste mit dem Kragenring.
Kristall-Dekoration
Nach der mechanischen und elektrischen Installation können die Kristalle gemäß der Abbildung angebracht werden. Die Anleitung enthält eine detaillierte Liste der Kristall-Sets (A bis H), die an den entsprechenden Positionen zu befestigen sind.
Technische Daten
- Leuchtmittel: 12x Candelabra-Sockel (E12).
- Leistung: 40 Watt empfohlen, 60 Watt maximal pro Leuchtmittel.
- Empfehlung: Verwendung von LED-Leuchtmitteln für eine längere Lebensdauer.
Praktische Hilfe
Typische Probleme
Arme sitzen locker oder lassen sich nicht arretieren
Stellen Sie sicher, dass die Metalllasche am Armende korrekt in die Schlitze der Metallplatte eingeführt und dann gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben einrastet.
Verkabelung der Arme ist schwierig
Verbinden Sie die männlichen und weiblichen Stecker fest, bevor Sie den Arm vollständig in die Metallplatte schieben. Achten Sie darauf, dass die Kabel beim Einschieben nicht eingeklemmt werden.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste (Seite 2) vorhanden sind.
- Stellen Sie sicher, dass der Strom am Sicherungskasten ausgeschaltet ist.
- Verwenden Sie eine weiche Unterlage für die Montage.
- Stellen Sie sicher, dass ein lizenzierter Elektriker die Installation durchführt.
- Prüfen Sie die Kompatibilität der Anschlussdose.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 12x Candelabra Base
- Benötigt 12 Leuchtmittel mit E12-Sockel (Kerzenform).
Abbildungen und Diagramme

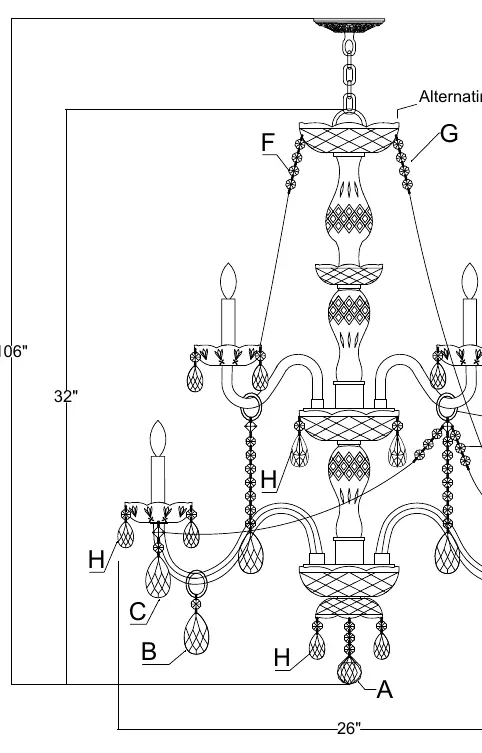

- Die Abbildung auf Seite 1 zeigt die Anordnung der Kristall-Sets (A-H) am Kronleuchter.
- Die Detailzeichnung auf Seite 2 zeigt den korrekten Anschluss der Arme mittels Steckverbindern und der Metalllasche.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- LED-Leuchtmittel werden für eine längere Lebensdauer empfohlen.
