Montageanleitung für Crystorama 1135-PB-CL-MWP Kronleuchter

Detaillierte Montageanleitung für den Crystorama 1135-PB-CL-MWP Kronleuchter. Erfahren Sie, wie Sie die Arme montieren, die Verkabelung vornehmen und die Kristalle korrekt anbringen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

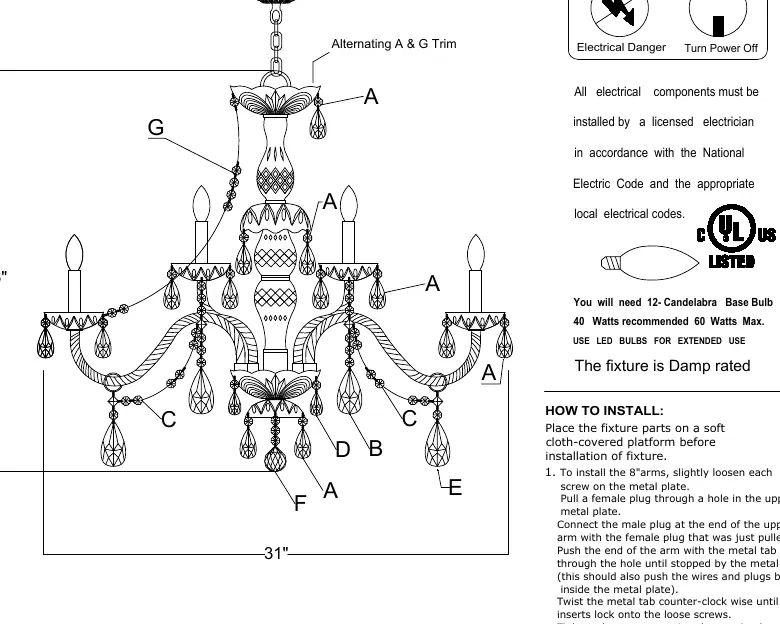

Gesamtansicht des Kronleuchters und Kristallanordnung

Seite 1

Seite 2

Wichtige Informationen

Der Crystorama 1135-PB-CL-MWP ist ein Kronleuchter, der für den Innenbereich konzipiert ist und als "Damp rated" (geeignet für feuchte Umgebungen) eingestuft ist. Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen.

Technische Anforderungen:

Leuchtmittel: 12x Candelabra Base (E12).
Leistung: 40 Watt empfohlen, maximal 60 Watt pro Fassung.
Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.

Montageanleitung

Legen Sie alle Teile vor der Montage auf einer weichen, mit einem Tuch bedeckten Unterlage aus, um Kratzer zu vermeiden.

Arme montieren: Lösen Sie die Schrauben an der Metallplatte leicht. Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte. Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker. Führen Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es einrastet. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis sie in die Schrauben einrastet, und ziehen Sie die Schrauben fest. Wiederholen Sie dies für alle 8-Zoll- und 12-Zoll-Arme.
Mittelsäule: Schrauben Sie das Mittelsäulen-Kit auf die Verteilerbox.
Bodenschale: Platzieren Sie die Bodenschale, die Metallscheibe, die Bobeche und die weitere Metallscheibe in dieser Reihenfolge über der Verteilerbox und sichern Sie alles mit dem Endstück (Finial).
Installation: Befestigen Sie die Montageleiste an der Anschlussdose.
Höhenanpassung: Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
Verkabelung: Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Sicherungsring an der Montageleiste.

Kristallanbringung

Die Kristalle sollten gemäß der Abbildung am Ende der Montage angebracht werden. Die Sets sind wie folgt unterteilt:

Set A: 64 Sets (14mm + AS9-2")
Set B: 6 Sets (3x 14mm + Quadrat + 3x 14mm + AS9-3")
Set C: 12 Sets (14x 14mm)
Set D: 6 Sets (14mm + AS9-1.5")
Set E: 6 Sets (Ring + Quadrat + 14mm + AS9-3")
Set F: 1 Stück (3x 14mm + AS8-40mm Kugel)
Set G: 6 Sets (24x 14mm)

Teileliste

Die Leuchte besteht aus verschiedenen Komponenten, darunter Montagehardware, Baldachin, Kette, Mittelsäulen-Kit, Armen (8" und 12"), Bobeche, Bodenschale und PVC-Kerzenhülsen. Bitte prüfen Sie vor Beginn der Montage den Lieferumfang anhand der beiliegenden Teileliste.

Praktische Hilfe

Typische Probleme

Arme sitzen locker oder wackeln

Stellen Sie sicher, dass die Metalllasche am Armende vollständig durch das Loch geführt wurde und durch Drehen gegen den Uhrzeigersinn fest in den Schrauben der Metallplatte eingerastet ist.

Leuchte lässt sich nicht an der Decke befestigen

Überprüfen Sie, ob die Montageleiste korrekt an der Anschlussdose montiert ist und ob der Sicherungsring den Baldachin fest hält.

Vor der Verwendung

Stromzufuhr am Sicherungskasten ausschalten.
Prüfen, ob ein qualifizierter Elektriker für die Installation verfügbar ist.
Alle Teile (A-P) gemäß Teileliste auf Vollständigkeit prüfen.
12 passende Leuchtmittel (Candelabra Base) bereithalten.
Weiche Unterlage für die Montage vorbereiten.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Candelabra Base: Standard-Sockeltyp (E12) für Kerzenlampen.

Abbildungen und Diagramme

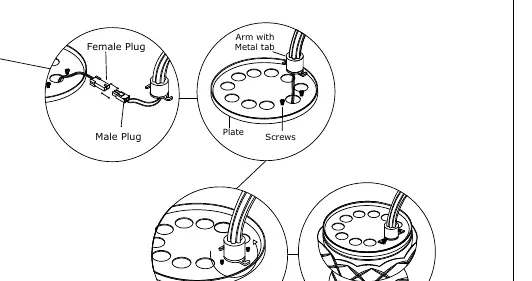

Die Armmontage-Grafik zeigt den Prozess des Einsteckens der Stecker und das Einrasten der Metalllasche in die Schrauben der Platte.
Die Teileliste zeigt die Zuordnung der Buchstaben A-P zu den physischen Komponenten der Leuchte.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für den Außenbereich ohne Überdachung geeignet.
