Montageanleitung für Crystorama 1135-CH-CL-MWP Kronleuchter
Detaillierte Montageanleitung für den Crystorama 1135-CH-CL-MWP Kronleuchter. Erfahren Sie, wie Sie die Arme installieren, die Leuchte zusammenbauen, die Verkabelung vornehmen und die Kristalle korrekt anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Anweisungen zur Montage und Installation des Crystorama 1135-CH-CL-MWP Kronleuchters. S. 1
Wichtigste Schritte
- Arme installieren und verkabeln S. 1
- Mittelstange montieren S. 1
- Bodenplatte und Zubehör anbringen S. 1
- Montageschiene anbringen S. 1
- Kettenlänge anpassen S. 1
- Elektrischer Anschluss S. 1
- Kristalle anbringen S. 1
Erste Inbetriebnahme
- Vorbereitung: Teile auf einer weichen, stoffbedeckten Unterlage auslegen. S. 1
- Installation der Arme und Verkabelung gemäß Anleitung durchführen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 12x Kandelaber-Sockel | Erforderlicher Lampentyp | S. 1 |
| Leistung | 40W empfohlen, 60W max. | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Einstufung | Feuchtraumgeeignet (Damp rated) | Geeignet für feuchte Umgebungen | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teileliste und Diagramme S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage und Installation des Crystorama 1135-CH-CL-MWP Kronleuchters. Aufgrund der elektrischen Komponenten und des Gewichts muss die Installation zwingend durch einen lizenzierten Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Vorbereitung
Legen Sie alle Teile der Leuchte vor der Montage auf einer weichen, mit einem Tuch bedeckten Unterlage aus, um Kratzer oder Beschädigungen zu vermeiden. Stellen Sie sicher, dass der Strom vor Beginn der Arbeiten abgeschaltet ist.
Montage der Arme
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es einrastet.
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben greifen.
- Ziehen Sie die Schrauben fest, um den Arm zu sichern.
- Wiederholen Sie diesen Vorgang für alle 8-Zoll- und 12-Zoll-Arme unter Verwendung der entsprechenden Löcher.
Zusammenbau der Leuchte
- Schrauben Sie das Mittelstangen-Kit auf die Verteilerbox.
- Platzieren Sie die untere Schale, die Metallscheibe, die Bobeche und die weitere Metallscheibe in dieser Reihenfolge über der Verteilerbox.
- Sichern Sie den Aufbau mit dem Endstück (Finial).
Installation an der Decke
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Legen Sie die gewünschte Aufhängehöhe fest und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.
Kristallbehang
Bringen Sie die Kristalle gemäß der beiliegenden Abbildung an. Die Sets sind wie folgt spezifiziert:
- A: 64 Sets (14mm + AS9-2")
- B: 6 Sets (14mm + Quadrat + 14mm + AS9-3")
- C: 12 Sets (14mm)
- D: 6 Sets (14mm + AS9-1.5")
- E: 6 Sets (Ring + Quadrat + 14mm + AS9-3")
- F: 1 Stück (14mm + AS8-40mm Kugel)
- G: 6 Sets (24x 14mm)
Praktische Hilfe
Typische Probleme
Arme sitzen locker
Stellen Sie sicher, dass die Metalllasche vollständig gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben einrastet, und ziehen Sie die Schrauben fest.
Elektrische Verbindung schwierig
Stellen Sie sicher, dass die Stecker (männlich/weiblich) vollständig ineinandergreifen, bevor Sie den Arm in die Metallplatte schieben.
Vor der Verwendung
- Lizenzierten Elektriker für die Installation beauftragen.
- Stromkreis vor Montagebeginn ausschalten.
- Weiche Unterlage für die Montage vorbereiten.
- 12 Candelabra-Basis-Leuchtmittel bereithalten.
- Prüfen, ob alle Kristall-Sets (A-G) vollständig vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 12x Candelabra-Basis-Lampen erforderlich. Empfohlen: 40W, Maximal: 60W. LED-Leuchtmittel für längere Lebensdauer empfohlen.
Abbildungen und Diagramme
- Die Abbildung auf Seite 1 zeigt die Anordnung der Kristall-Sets (A-G) am Kronleuchter.

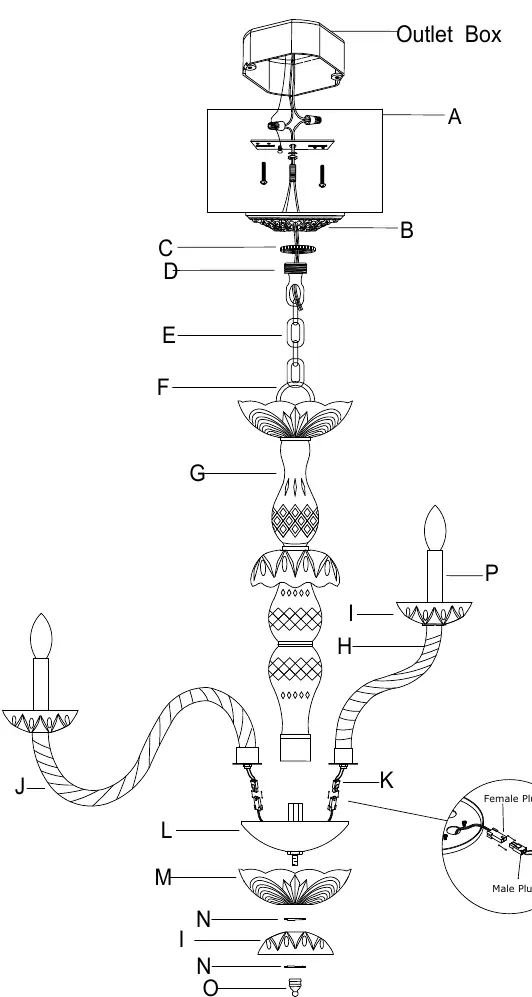

- Die Detailzeichnung auf Seite 2 zeigt die korrekte Verbindung der Arme mit der Metallplatte (Stecker und Metalllasche).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Einsatz mit Leuchtmitteln über 60W geeignet.
