Montageanleitung für Crystorama 1130-PB-CL-MWP Kronleuchter
Detaillierte Montageanleitung für den Crystorama 1130-PB-CL-MWP Kronleuchter. Erfahren Sie, wie Sie die Leuchtenarme sicher anschließen, den Leuchtenkörper zusammenbauen, die Verkabelung vornehmen und die Kristalle korrekt anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält die Montage- und Installationsschritte für den Crystorama 1130-PB-CL-MWP Kronleuchter. S. 1
Wichtigste Schritte
- Installation der Arme (6 Zoll und 10 Zoll) S. 1
- Montage des Mittelteils und der Bodenschale S. 1
- Elektrischer Anschluss und Deckenmontage S. 1
- Anbringen der Kristalle S. 1
Erste Inbetriebnahme
- Vorbereitung: Teile auf einer weichen, stoffbedeckten Unterlage auslegen. S. 1
- Arme montieren: Schrauben am Metallteller leicht lösen, Stecker verbinden, Arme durch die Öffnung schieben, einrasten und festziehen. S. 1
- Mittelteil und Bodenschale: Mittelstangen-Set auf die Verteilerdose schrauben. Bodenschale, Unterlegscheibe, Bobeche und Unterlegscheibe in dieser Reihenfolge anbringen und mit dem Endstück sichern. S. 1
- Deckenmontage: Montageleiste anbringen, Kettenlänge anpassen, verkabeln und Baldachin befestigen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 10x Candelabra-Sockel | Erforderlicher Lampentyp | S. 1 |
| Leistung | 40W empfohlen, 60W max. | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Schutzart | Damp rated | Für feuchte Räume geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teilenummern und Explosionszeichnung S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Montage
Der Crystorama 1130-PB-CL-MWP ist ein Kronleuchter, der für den Innenbereich konzipiert ist und als "Damp rated" (für feuchte Umgebungen geeignet) eingestuft ist. Die Installation muss zwingend durch einen zugelassenen Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.
Technische Daten:
- Leuchtmittel: 10x Candelabra Base
- Empfohlene Leistung: 40 Watt
- Maximale Leistung: 60 Watt
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.
Vorbereitung
Legen Sie alle Teile der Leuchte auf einer weichen, mit einem Tuch bedeckten Unterlage aus, um Kratzer oder Beschädigungen während der Montage zu vermeiden. Stellen Sie sicher, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind.
Montage der Leuchtenarme
Die Leuchte verfügt über 6-Zoll- und 10-Zoll-Arme, die einzeln am Verteilerkasten (Distributor Box) montiert werden müssen:
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es durch die Lasche gestoppt wird (dies drückt die Kabel und Stecker zurück in die Platte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die gelockerten Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern.
- Wiederholen Sie diesen Vorgang für alle Arme.
Zusammenbau des Leuchtenkörpers
- Schrauben Sie das Mittelstangen-Kit (Center Column Kit) auf den Verteilerkasten.
- Platzieren Sie die untere Schale (Bottom Bowl), die Metallscheibe, die Bobeche und eine weitere Metallscheibe in dieser Reihenfolge über dem Verteilerkasten.
- Sichern Sie das Ganze mit dem Endstück (Finial).
Deckenmontage und Anschluss
- Befestigen Sie die Montageleiste (Mounting Bar) an der Anschlussdose (Outlet Box).
- Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin (Canopy) mit dem Kragenring an der Montageleiste.
Kristallbehang

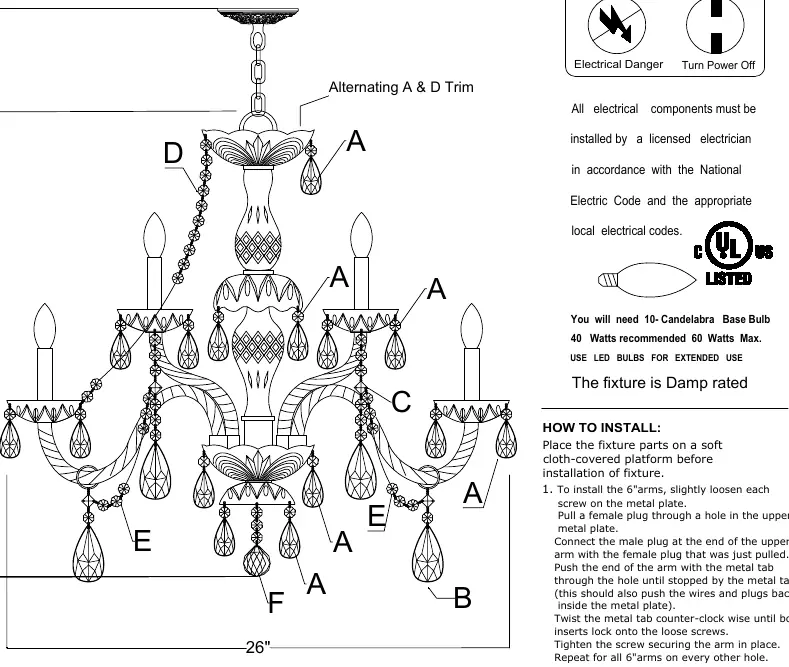

Nachdem die Leuchte montiert ist, bringen Sie die Kristalle gemäß der Abbildung an. Die verschiedenen Kristallsets (A bis F) sind in der Anleitung spezifiziert und sollten entsprechend der Illustration am Kronleuchter verteilt werden.
Praktische Hilfe
Typische Probleme
Arme lassen sich nicht in der Metallplatte fixieren.
Stellen Sie sicher, dass die Schrauben an der Metallplatte vor dem Einsetzen der Arme leicht gelöst sind. Nach dem Einsetzen und Drehen der Metalllasche müssen die Schrauben festgezogen werden.
Kabel lassen sich nicht im Verteilerkasten verstauen.
Beim Einschieben des Arms mit der Metalllasche sollten die Kabel und Stecker automatisch in den Verteilerkasten gedrückt werden. Achten Sie darauf, dass keine Kabel eingeklemmt werden.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Arbeitsbereich mit einem weichen Tuch auslegen.
- Prüfen, ob 10 Candelabra-Leuchtmittel vorhanden sind.
- Sicherstellen, dass ein zugelassener Elektriker für die Installation bereitsteht.
- Prüfen, ob alle Kristallsets (A-F) vollständig sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Candelabra Base
- Standard-Sockeltyp für Kronleuchter-Leuchtmittel (E12).
Abbildungen und Diagramme
- Die Abbildung auf Seite 2 zeigt die detaillierte Verkabelung der Arme mittels Steckverbindungen (Male/Female Plug).
- Die Explosionszeichnung auf Seite 2 verdeutlicht die Reihenfolge der Montage von Bodenplatte, Unterlegscheiben und Bobeche.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich ohne Überdachung geeignet.
