Bedienungsanleitung für Crystorama 1130-CH-CL-MWP Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1130-CH-CL-MWP Kronleuchter sicher montieren und installieren. Diese Anleitung enthält detaillierte Schritte zur Arm-Montage, Verkabelung, Kristall-Dekoration und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und Installation des Crystorama 1130-CH-CL-MWP Kronleuchters, einschließlich der Verkabelung und des Anbringens der Kristalle. S. 1
Wichtigste Schritte
- Arme installieren S. 1
- Kristalle anbringen S. 1
- Elektrischer Anschluss S. 1
Erste Inbetriebnahme
- Vorbereitung S. 1
- Armmontage S. 1
- Zusammenbau S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 10x Candelabra Base | 40W empfohlen, 60W max | S. 1 |
| Schutzart | Damp rated | Für feuchte Umgebungen geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teileliste und Explosionszeichnung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Crystorama 1130-CH-CL-MWP Kronleuchter ist für den Einsatz in feuchten Umgebungen (Damp rated) geeignet. Die Installation muss zwingend durch einen lizenzierten Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr unterbrochen werden.
Leuchtmittel: Es werden 10 Leuchtmittel mit Candelabra-Sockel benötigt. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.
Montagevorbereitung
Legen Sie alle Teile der Leuchte auf einer weichen, mit Stoff bedeckten Unterlage aus, um Beschädigungen während der Montage zu vermeiden.
Installation der Arme
Die Leuchte verfügt über zwei Arten von Armen (6 Zoll und 10 Zoll), die wie folgt installiert werden:
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt (dies drückt die Kabel und Stecker zurück in die Metallplatte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern.
- Wiederholen Sie diesen Vorgang für alle Arme.
Zusammenbau der Leuchte
- Schrauben Sie das Mittelstangen-Kit auf die Verteilerbox.
- Platzieren Sie die untere Schale, die Metallscheibe und die Bobeche in der angegebenen Reihenfolge über der Verteilerbox.
- Sichern Sie das Ganze mit dem Endstück (Finial).
Elektrischer Anschluss und Aufhängung
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin über der Montageleiste mit dem Sicherungsring.
Kristall-Dekoration
Nach der mechanischen und elektrischen Installation müssen die Kristalle gemäß der Abbildung an der Leuchte angebracht werden. Die Anleitung listet verschiedene Kristall-Sets (A bis F) auf, die an spezifischen Positionen zu befestigen sind.
Praktische Hilfe
Typische Probleme
Arme sitzen locker oder lassen sich nicht fixieren
Stellen Sie sicher, dass die Metalllasche am Armende vollständig gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben einrastet, und ziehen Sie die Schrauben an der Metallplatte fest.
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Steckverbindungen zwischen den Armen und der Verteilerbox sowie den Hauptanschluss an der Decke.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Montagefläche mit einem weichen Tuch abdecken.
- Überprüfung der Vollständigkeit aller Kristall-Sets (A-F).
- Installation durch einen qualifizierten Elektriker sicherstellen.
- Geeignete Leuchtmittel (10x Candelabra, max 60W) bereithalten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 10x Candelabra-Sockel, max. 60W (40W empfohlen), LED empfohlen.
Abbildungen und Diagramme

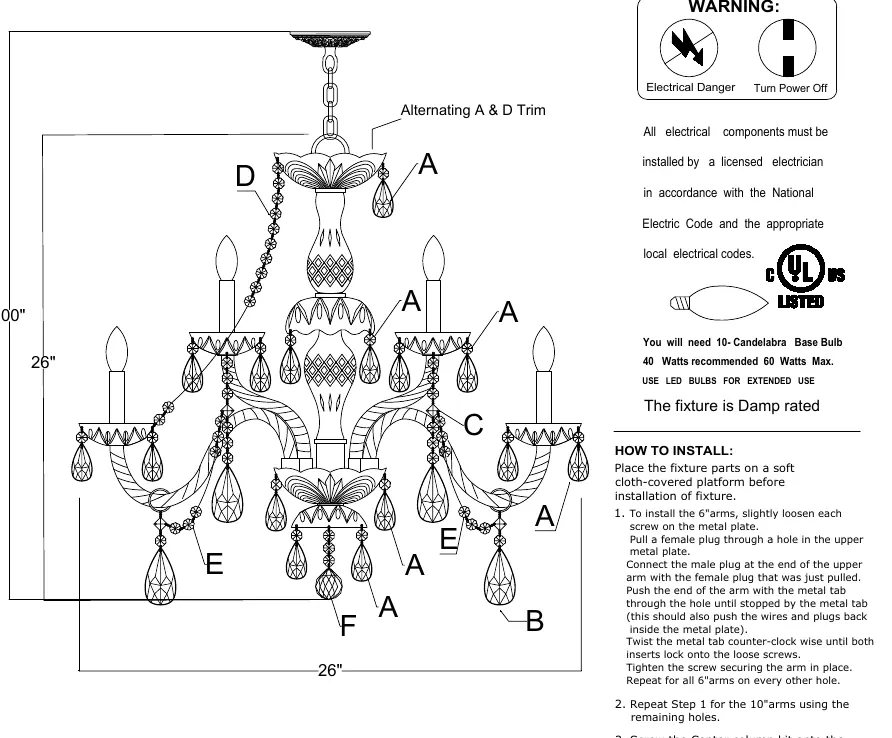

- Die Explosionszeichnung zeigt die Reihenfolge der Montage von der Montageleiste bis zum unteren Abschluss.

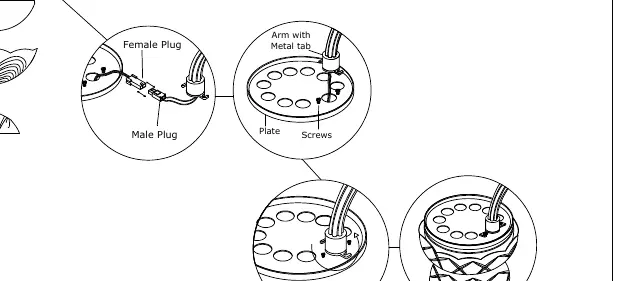

- Die Detailansicht zeigt den Anschluss der Arme mittels Stecker und Metalllasche.
