Montageanleitung für Kronleuchter Crystorama 1064-CH-CL-MWP

Erfahren Sie, wie Sie den Crystorama 1064-CH-CL-MWP Kronleuchter sicher montieren. Diese Anleitung enthält detaillierte Installationsschritte, eine vollständige Teileliste und wichtige Sicherheitshinweise für die Inbetriebnahme.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

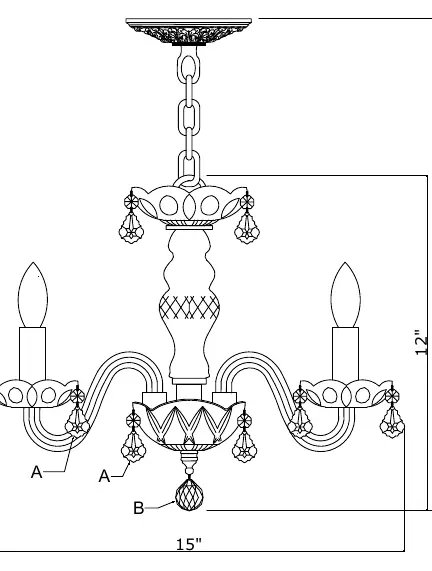

Schematische Darstellung der Leuchte und ihrer Abmessungen.

Seite 1

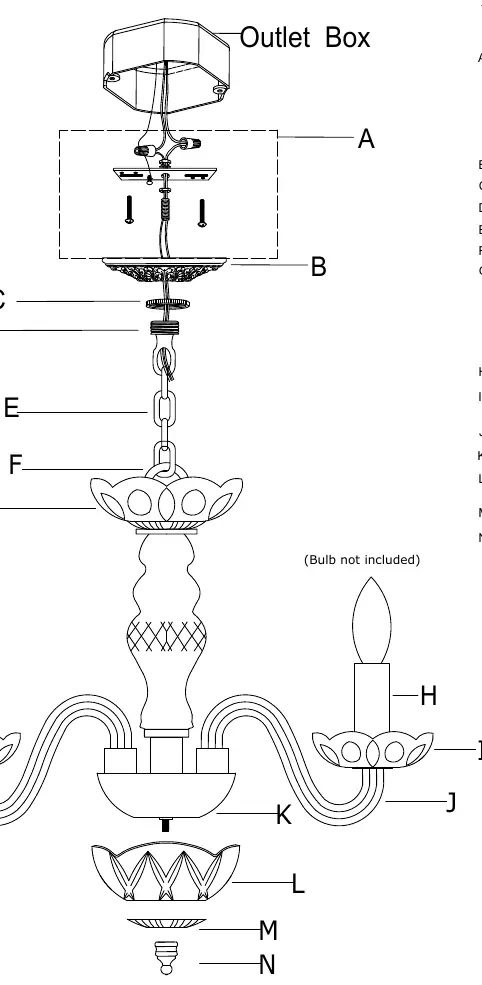

Explosionszeichnung der Leuchtenkomponenten.

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des Crystorama Kronleuchters Modell 1064-CH-CL-MWP. Die Installation muss zwingend durch einen lizenzierten Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten ab. Das Produkt ist für feuchte Umgebungen (Damp rated) geeignet.

Installation

Legen Sie alle Teile auf einer weichen, mit einem Tuch abgedeckten Unterlage aus, um Beschädigungen zu vermeiden.
Platzieren Sie die untere Bobeche und die Schale über der Verteilerdose und sichern Sie diese mit dem Endstück (Finial).
Befestigen Sie die Montageleiste an der Anschlussdose.
Bestimmen Sie die gewünschte Aufhängehöhe und kürzen Sie die Kette entsprechend.
Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.
Platzieren Sie die Bobeche über der Fassung.
Bringen Sie die Kristalle wie in der Abbildung dargestellt an.

Teileübersicht

Die Leuchte besteht aus folgenden Hauptkomponenten:

Montagezubehör (A): Drahtverbinder, Sicherungsscheiben, Muttern, Montageleiste, Nippel, Schrauben.
Gehäusekomponenten: Baldachin (B), Kragenring (C), Kragenschleife (D), Kette (E), Mittelstangen-Kit (F, G).
Beleuchtungselemente: Arme mit Halterung (J), Bobeche (I, L), Kerzenhülsen (H).
Kristall-Sets: Set A (24 Stück, 14mm + AS20-1.5") und Set B (1 Stück, AS8-30mm Ball).

Technische Daten und Sicherheit

Leuchtmittel: Benötigt 4x Candelabra-Sockel-Glühbirnen. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.

Sicherheitshinweise: Achtung: Das Produkt kann Blei enthalten, das laut kalifornischem Recht Krebs oder Fortpflanzungsschäden verursachen kann. Weitere Informationen finden Sie unter www.p65warnings.ca.gov.

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.p65warnings.ca.gov

Praktische Hilfe

Typische Probleme

Leuchte flackert oder geht nicht an

Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Glühbirnen fest in den Fassungen sitzen.

Kristalle fehlen oder sind beschädigt

Überprüfen Sie die mitgelieferten Kristall-Sets (A, B) anhand der Teileliste und kontaktieren Sie bei Bedarf den Support.

Vor der Verwendung

Strom am Sicherungskasten ausschalten.
Sicherstellen, dass ein lizenzierter Elektriker die Installation durchführt.
Arbeitsbereich mit einem weichen Tuch abdecken, um Kratzer zu vermeiden.
Überprüfen, ob alle Teile (A-N) gemäß Teileliste vorhanden sind.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leuchtmittel: 4x Candelabra-Sockel, max. 60W (40W empfohlen), LED empfohlen.

Abbildungen und Diagramme

Die Explosionszeichnung auf Seite 2 zeigt die Reihenfolge der Montage von der Deckenhalterung bis zum Kristallbehang.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Installation muss dem National Electric Code entsprechen.
