Bedienungsanleitung für Crystorama 1061-CH-CL-MWP Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1061-CH-CL-MWP Kronleuchter sicher installieren und montieren. Diese Anleitung enthält Schritte zur Verkabelung, Kristallanbringung und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Anweisungen zur Montage und Installation des Crystorama 1061-CH-CL-MWP Kronleuchters. S. 1
Wichtigste Schritte
- Installation des Kronleuchters S. 1
- Anbringen der Kristalle S. 1
Erste Inbetriebnahme
- Vorbereitung der Installation S. 1
- Montage der Arme und Verkabelung S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 5x Candelabra-Sockel | Erforderlicher Lampentyp | S. 1 |
| Leistung | 40W empfohlen, 60W max | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Einstufung | Dry rated | Nur für trockene Innenräume geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1

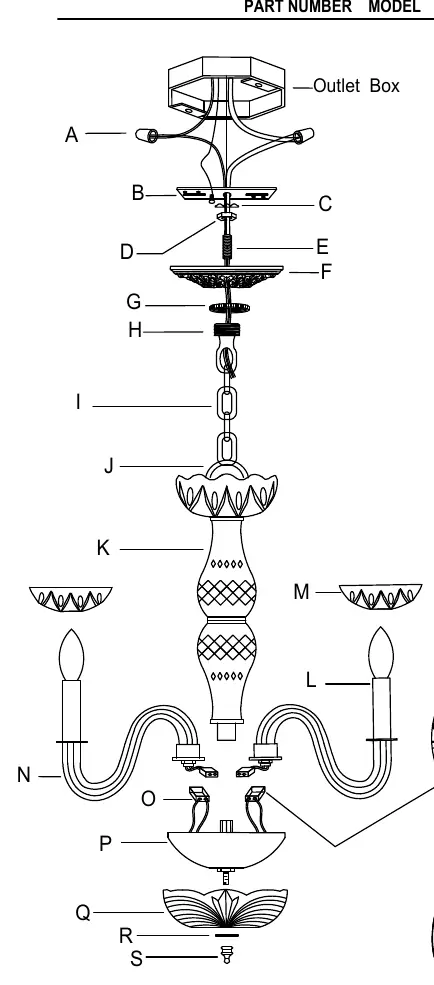

- Teileliste und Explosionszeichnung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Crystorama 1061-CH-CL-MWP ist ein Kronleuchter, der ausschließlich für trockene Innenräume (Dry rated) konzipiert ist. Die Installation muss zwingend durch einen zugelassenen Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Es werden 5 Leuchtmittel mit Candelabra-Sockel benötigt (empfohlen 40W, maximal 60W; LED-Leuchtmittel werden für eine längere Lebensdauer empfohlen).
Montageanleitung
- Schrauben Sie das Mittelstangen-Kit auf die Verteilerdose.
- Platzieren Sie die untere Schale und den Sicherungsring in der angegebenen Reihenfolge über der Verteilerdose und sichern Sie diese mit dem Endstück (Finial).
- Installation der Glasarme: Lösen Sie leicht die Schrauben an der oberen Platte. Führen Sie den weiblichen Stecker durch das Loch in der Platte. Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker. Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten. Ziehen Sie die Schraube zur Sicherung des Arms fest. Wiederholen Sie dies für alle Arme.
- Setzen Sie die Bobeche über die Fassung.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Legen Sie die gewünschte Aufhängehöhe fest und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch, befestigen Sie den Baldachin an der Montageleiste und sichern Sie ihn mit dem Kragenring.
- Bringen Sie die Kristalle gemäß der Abbildung an.

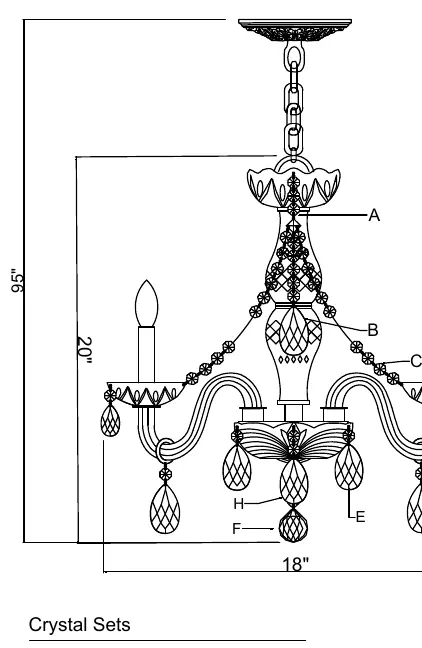

Kristallbestückung
Die Kristalle sind in Sets unterteilt, die wie folgt angebracht werden:
- Set A (5 Sets): (3) 14mm + (1) Quadrat
- Set B (5 Sets): (5) 14mm + AS9-2.5"
- Set C (10 Sets): (15) 14mm
- Set D (5 Sets): (1) Ring + (1) 14mm + AS9-2.5"
- Set E (5 Sets): (1) 14mm + AS9-2.5"
- Set F (1 Stück): (1) 14mm + (1) 22mm + AS8-40mm Kugel
- Set G (20 Sets): (1) 14mm + AS9-2"
- Set H (5 Sets): (2) 14mm + AS9-2.5"
Praktische Hilfe
Typische Probleme
Arme sitzen locker oder lassen sich nicht befestigen
Stellen Sie sicher, dass die Metalllasche am Arm vollständig durch das Loch geführt wurde und durch Drehen gegen den Uhrzeigersinn in die Schrauben einrastet, bevor die Schrauben festgezogen werden.
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Steckverbindungen der Arme (männlicher/weiblicher Stecker) und stellen Sie sicher, dass die Leuchtmittel korrekt in die Fassungen eingedreht sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Alle Teile auf Vollständigkeit prüfen (siehe Teileliste).
- Montage auf einer weichen, stoffbedeckten Unterlage durchführen.
- Sicherstellen, dass ein zugelassener Elektriker die Installation durchführt.
- Prüfen, ob die Deckenanschlussdose das Gewicht der Leuchte tragen kann.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 5x Candelabra-Sockel, empfohlen 40W, maximal 60W.
Abbildungen und Diagramme
- Die Anleitung enthält ein detailliertes Diagramm der Arm-Verkabelung (Stecker-System), das zeigt, wie die Stecker durch die Platte geführt werden.
- Die Kristallsets sind mit Buchstaben (A-H) gekennzeichnet, um die Positionierung an der Leuchte zu erleichtern.
Modellkompatibilität
- LED-Leuchtmittel für längere Lebensdauer empfohlen.
- Nicht für feuchte Umgebungen geeignet.
