Bedienungsanleitung für Crystorama 1138-PB-CL-MWP Kristall-Kronleuchter

Wichtige Informationen aus der Anleitung

Der Crystorama 1138-PB-CL-MWP ist ein Kristall-Kronleuchter, der für den Innenbereich (Damp rated) geeignet ist. Die Installation muss zwingend durch einen lizenzierten Elektriker gemäß den geltenden nationalen und lokalen Elektrovorschriften erfolgen. Schalten Sie vor Beginn der Arbeiten den Strom ab.

Vorbereitung und Sicherheit

Legen Sie alle Teile der Leuchte auf eine weiche, mit Stoff bedeckte Unterlage, um Kratzer oder Beschädigungen während der Installation zu vermeiden. Stellen Sie sicher, dass alle elektrischen Komponenten korrekt angeschlossen sind.

Montage der Leuchte

Installation der Arme

1. Lösen Sie leicht die Schrauben an der Metallplatte.
2. Ziehen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
3. Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker.
4. Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es durch die Metalllasche gestoppt wird (dies sollte auch die Kabel und Stecker zurück in die Metallplatte drücken).
5. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
6. Ziehen Sie die Schraube fest, um den Arm zu sichern. Wiederholen Sie dies für alle 10 Arme.

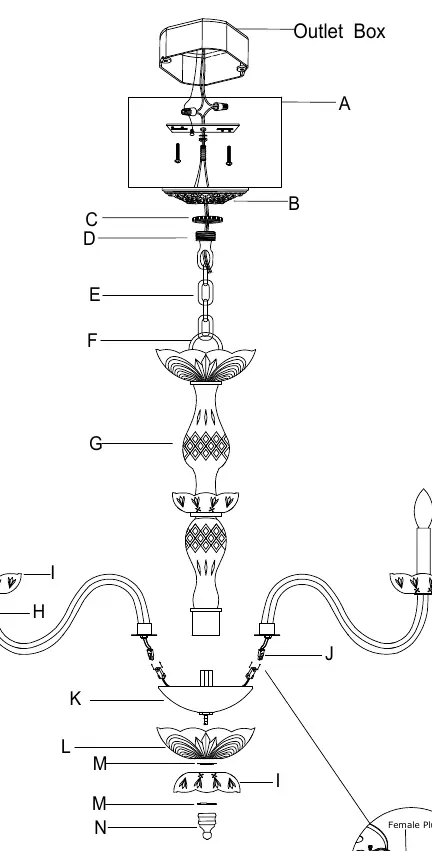

Weitere Montageschritte

1. Schrauben Sie das Mittelstangen-Set auf den Verteilerkasten.
2. Platzieren Sie die untere Schale, die Metallscheibe, den Bobeche und die Metallscheibe in dieser Reihenfolge über dem Verteilerkasten und sichern Sie alles mit dem Endstück (Finial).
3. Befestigen Sie die Montageleiste an der Anschlussdose.
4. Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette an die korrekte Länge an.
5. Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin über der Montageleiste mit dem Kragenring.

Kristall-Anordnung

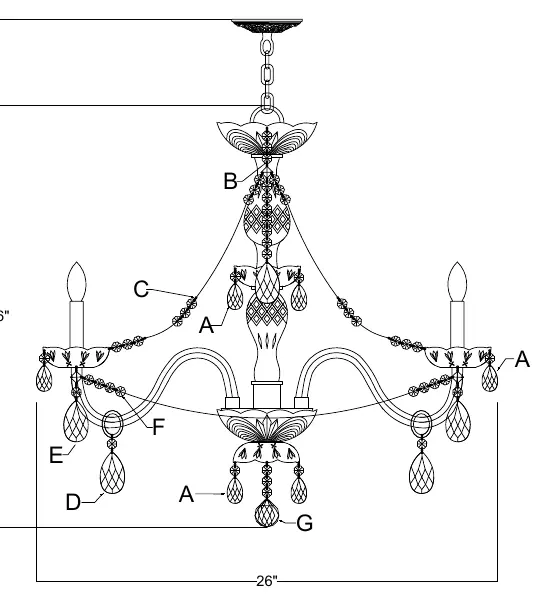

Bringen Sie die Kristalle gemäß den Illustrationen an. Es gibt verschiedene Sets (A-G), die an spezifischen Positionen angebracht werden müssen, wie in der beiliegenden Übersicht beschrieben.
