Bedienungsanleitung für Crystorama 1138-CH-CL-MWP 8-flammiger Kristall-Kronleuchter
Erfahren Sie, wie Sie den 8-flammigen Kristall-Kronleuchter Crystorama 1138-CH-CL-MWP sicher montieren und anschließen. Diese Anleitung enthält detaillierte Schritte zur Installation der Arme, Verkabelung und Kristallbestückung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für feuchte Umgebungen geeignet (Damp rated). Die Installation muss zwingend durch einen lizenzierten Elektriker gemäß den nationalen und lokalen Elektrovorschriften erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten ab. Für den Betrieb werden 8 Leuchtmittel mit Candelabra-Sockel benötigt (empfohlen 40W, max. 60W). Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.

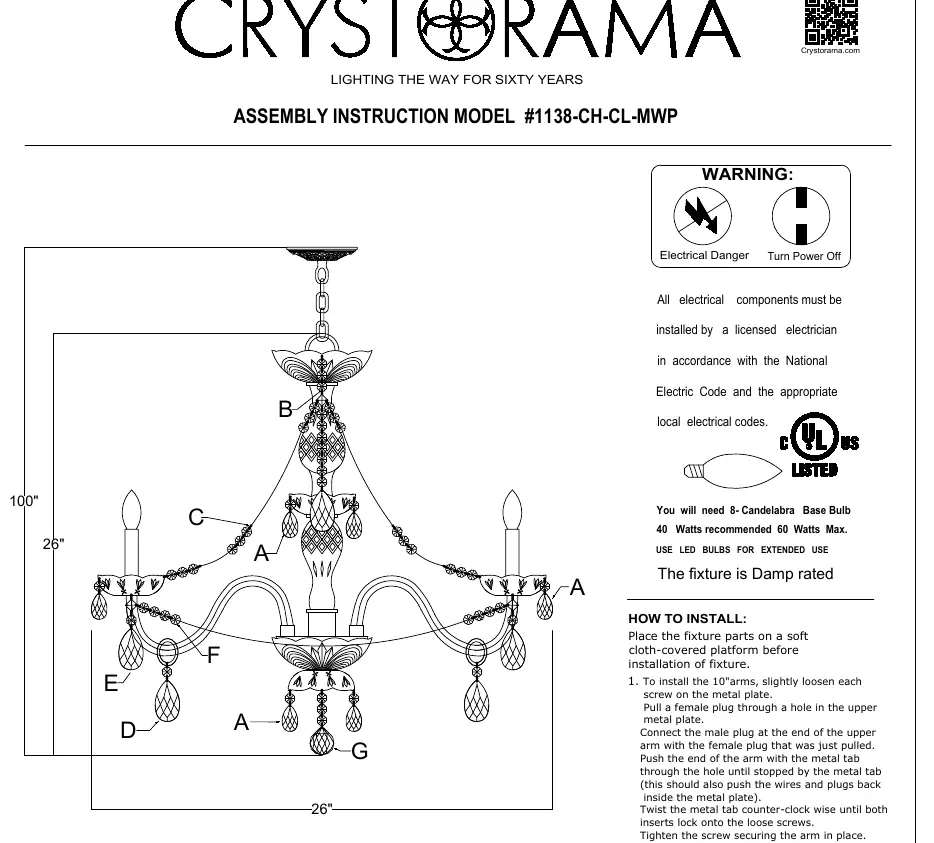

Montage der Arme
Legen Sie alle Teile auf einer weichen, mit einem Tuch bedeckten Unterlage ab, um Kratzer zu vermeiden. Lösen Sie die Schrauben an der Metallplatte leicht. Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte. Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker. Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt (dies sollte auch die Kabel und Stecker zurück in die Metallplatte drücken). Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis sie in die losen Schrauben einrastet. Ziehen Sie die Schrauben fest, um den Arm zu sichern. Wiederholen Sie diesen Vorgang für alle 10 Arme.

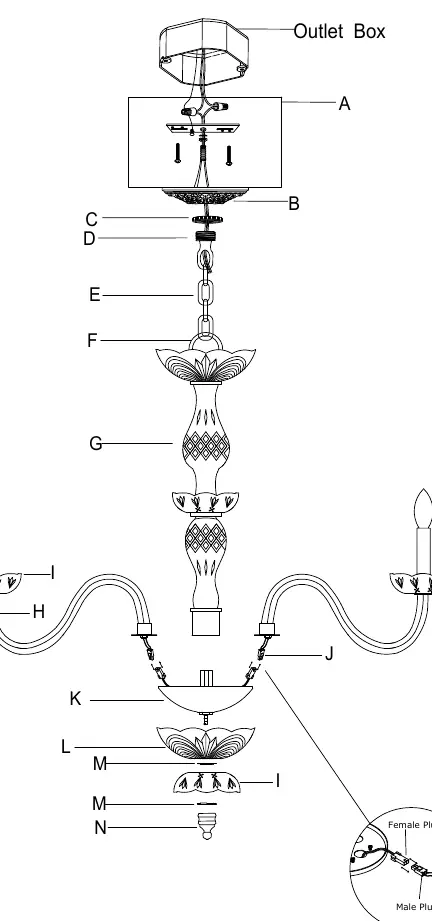

Zusammenbau des Mittelstücks
Schrauben Sie das Mittelstück-Set (Center Column Kit) auf die Verteilerbox. Setzen Sie anschließend die untere Schale, die Metallscheibe, die Bobeche und eine weitere Metallscheibe in dieser Reihenfolge über die Verteilerbox und sichern Sie alles mit dem Endstück (Finial).
Installation und Verkabelung
Befestigen Sie die Montageleiste an der Anschlussdose. Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an. Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.
Kristallbestückung
Bestücken Sie den Kronleuchter mit den Kristallen gemäß der Abbildung. Die verschiedenen Kristall-Sets (A bis G) sind in der Anleitung detailliert aufgelistet und müssen entsprechend den Vorgaben angebracht werden.
Praktische Hilfe
Typische Probleme
Arme sitzen locker
Stellen Sie sicher, dass die Metalllasche korrekt gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben einrastet, und ziehen Sie die Schrauben anschließend fest.
Fehlende Teile
Überprüfen Sie die Teileliste auf Seite 2 und vergleichen Sie diese mit dem Lieferumfang, bevor Sie mit der Montage beginnen.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Arbeitsbereich mit einem weichen Tuch auslegen.
- Sicherstellen, dass ein lizenzierter Elektriker die Installation durchführt.
- Prüfen, ob 8 Leuchtmittel (Candelabra-Sockel, max. 60W) vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Candelabra Base
- Standard-Kerzenfassung für Leuchtmittel.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Verbindung der Stecker (Male/Female) innerhalb der Metallplatte sowie die Reihenfolge der Montage der unteren Schale und Bobeche.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- LED-Leuchtmittel für längere Lebensdauer empfohlen.
