Montageanleitung für Crystorama 1137-PB-CL-MWP Kristall-Kronleuchter

Wichtige Informationen aus der Anleitung

Diese Montageanleitung beschreibt den Aufbau und die Installation des Crystorama 1137-PB-CL-MWP Kristall-Kronleuchters. Aufgrund der elektrischen Komponenten muss die Installation zwingend durch einen lizenzierten Elektriker gemäß den geltenden nationalen und lokalen Elektrovorschriften erfolgen.

Technische Daten und Anforderungen:

• Leuchtmittel: 12x Candelabra-Sockel. Empfohlen: 40 Watt, Maximal: 60 Watt. LED-Leuchtmittel werden für eine längere Lebensdauer empfohlen.
• Umgebung: Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
• Sicherheit: Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.

Vorbereitung

Legen Sie alle Teile der Leuchte vor der Montage auf einer weichen, mit Stoff bedeckten Unterlage aus, um Kratzer oder Beschädigungen an den Kristallen und der Oberfläche zu vermeiden.

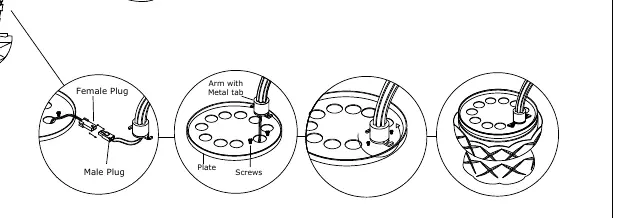

Montage der Arme

Die Leuchte verfügt über zwei Ebenen von Armen (6 Zoll und 10 Zoll), die einzeln montiert werden müssen:

1. Lösen Sie die Schrauben an der Metallplatte leicht.
2. Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
3. Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker.
4. Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es durch die Lasche gestoppt wird (dies drückt die Kabel und Stecker zurück in die Metallplatte).
5. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die lockeren Schrauben einrasten.
6. Ziehen Sie die Schraube fest, um den Arm zu sichern.
7. Wiederholen Sie diesen Vorgang für alle 6-Zoll-Arme und anschließend für die 10-Zoll-Arme an der unteren Ebene.

Zusammenbau der Mittelsäule

1. Platzieren Sie die Metallscheibe, die Bobeche und die Metallscheibe in dieser Reihenfolge über der Verteilerbox-2.
2. Sichern Sie diese mit dem Endstück (Finial).
3. Schrauben Sie das Mittelsäulen-Kit 1 auf das Mittelsäulen-Kit 2.

Installation und Verkabelung

1. Befestigen Sie die Montageleiste an der Anschlussdose (Outlet Box).
2. Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette auf die korrekte Länge an.
3. Heben Sie die Leuchte an und führen Sie den elektrischen Anschluss durch.
4. Befestigen Sie den Baldachin über der Montageleiste und sichern Sie ihn mit dem Kragenring.

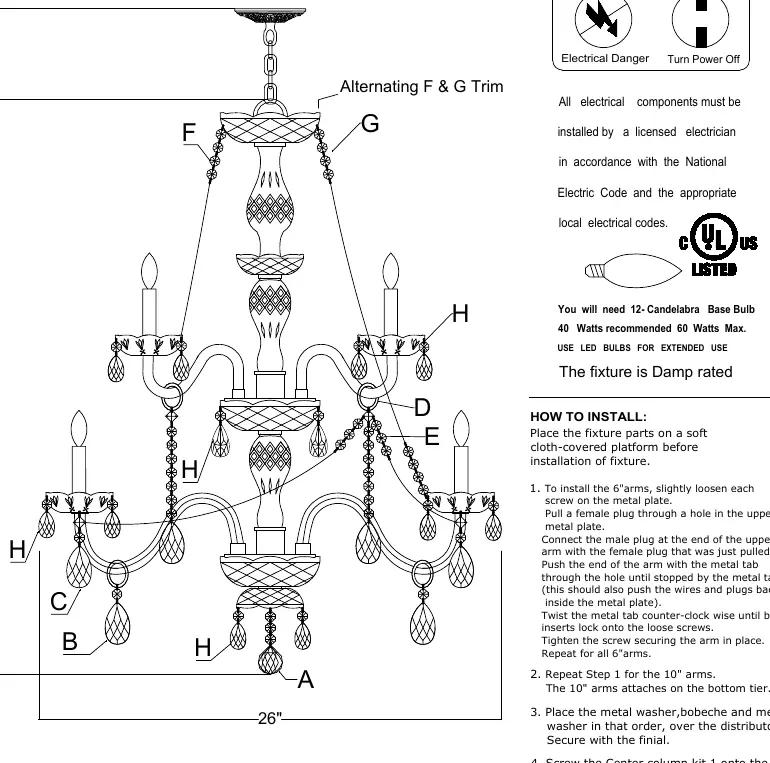

Kristall-Dekoration

Bringen Sie die Kristalle gemäß der Abbildung an. Die Anleitung enthält eine detaillierte Liste der Kristall-Sets (A bis H), die an den entsprechenden Stellen der Leuchte angebracht werden müssen.
