Montageanleitung für Crystorama 1110-PB-CL-MWP Kristall-Kronleuchter
Detaillierte Montageanleitung für den Crystorama 1110-PB-CL-MWP Kristall-Kronleuchter. Erfahren Sie, wie Sie die Arme installieren, die Verkabelung vornehmen und die Kristalle korrekt anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Montage- und Installationsanweisungen für den Crystorama 1110-PB-CL-MWP Kronleuchter. S. 1
Wichtigste Schritte
- Arme installieren: Schrauben an der Metallplatte lösen, Stecker verbinden, Arme einsetzen und verriegeln. S. 1
- Unterteil montieren: Bodenschale, Unterlegscheiben und Bobeche anbringen und mit dem Endstück sichern. S. 1
- Montage und Verkabelung: Montageleiste anbringen, Kette anpassen, Leuchte aufhängen und verkabeln. S. 1
- Kristalle anbringen: Kristalle gemäß der Abbildung aufhängen. S. 1
Erste Inbetriebnahme
- Die Leuchte muss von einem zugelassenen Elektriker gemäß den nationalen und lokalen Vorschriften installiert werden. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 10x Candelabra-Sockel | Erforderlicher Lampentyp | S. 1 |
| Leistung | 40W empfohlen, 60W max. | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Einstufung | Dry rated | Nur für trockene Innenräume geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teileliste und Diagramme S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage des Crystorama 1110-PB-CL-MWP Kristall-Kronleuchters. Aufgrund der elektrischen Komponenten muss die Installation zwingend durch eine lizenzierte Elektrofachkraft gemäß den nationalen und lokalen Elektro-Vorschriften erfolgen. Der Kronleuchter ist ausschließlich für trockene Innenräume (Dry rated) zugelassen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Sicherungskasten ab.
- Das Produkt enthält Blei, das bei Kontakt gesundheitsschädlich sein kann.
- Verwenden Sie eine weiche, mit Stoff abgedeckte Unterlage, um Kratzer an den Teilen während der Montage zu vermeiden.
Montage der Arme
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch die Öffnung in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch die Öffnung, bis es stoppt (dies drückt die Kabel und Stecker zurück in die Platte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die lockeren Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern. Wiederholen Sie diesen Vorgang für alle Arme.
Installation des Kronleuchters
- Platzieren Sie die untere Schale, zwei Metallscheiben und die untere Bobeche in der angegebenen Reihenfolge über dem Verteilerkasten.
- Sichern Sie die Konstruktion mit dem Endstück (Finial).
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Passen Sie die gewünschte Aufhängungshöhe an und kürzen Sie die Kette entsprechend.
- Heben Sie den Kronleuchter an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.
Kristall-Dekoration
Der Kronleuchter wird mit verschiedenen Kristall-Sets (A bis P) geliefert. Diese müssen gemäß der Abbildung an den entsprechenden Positionen am Leuchter angebracht werden. Die Teileliste gibt Aufschluss über die Zusammensetzung der einzelnen Kristall-Sets.
Technische Daten
- Leuchtmittel: 10x Candelabra-Sockel (E12).
- Leistung: 40W empfohlen, maximal 60W pro Fassung.
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.
Praktische Hilfe
Typische Probleme
Arme sitzen locker oder wackeln
Überprüfen Sie, ob die Metalllasche des Arms vollständig gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben eingerastet ist, und ziehen Sie die Schraube an der Metallplatte fest.
Kabel lassen sich nicht in die Metallplatte schieben
Stellen Sie sicher, dass die Steckerverbindung flach liegt und nicht verkantet ist, während Sie den Arm in die Öffnung schieben.
Vor der Verwendung
- Stromversorgung am Hauptschalter ausschalten.
- Arbeitsbereich mit einem weichen Tuch auslegen.
- Alle Kristall-Sets (A-P) gemäß Teileliste sortieren.
- Geeignete Leuchtmittel (10x Candelabra, max. 60W) bereitlegen.
- Sicherstellen, dass eine lizenzierte Elektrofachkraft für den Anschluss zur Verfügung steht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Candelabra Base
- Bezeichnet den Sockeltyp der Glühbirne (E12), der für diesen Kronleuchter erforderlich ist.
Abbildungen und Diagramme

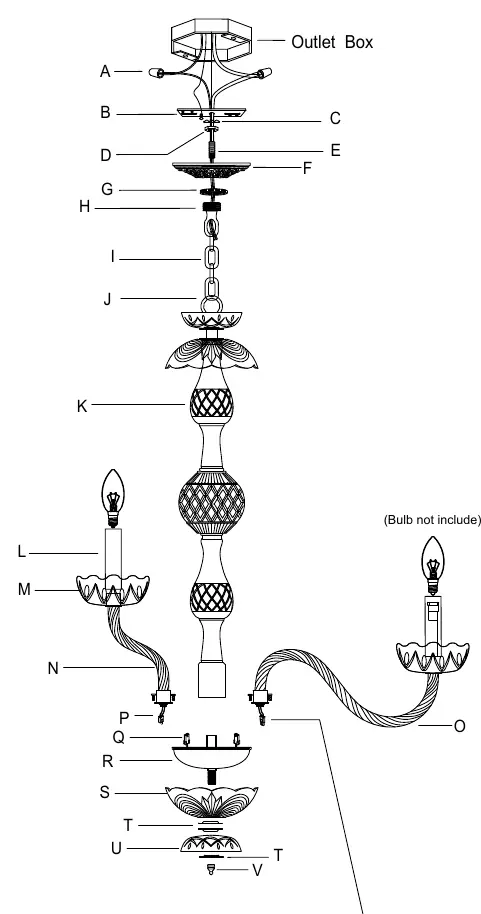

- Die Detailansicht auf Seite 2 zeigt die korrekte Verbindung der männlichen und weiblichen Stecker sowie die Ausrichtung der Metalllasche an der Platte.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für feuchte Umgebungen zugelassen.
