Montageanleitung für Crystorama 1110-CH-CL-MWP Kristall-Kronleuchter
Detaillierte Montageanleitung für den Crystorama 1110-CH-CL-MWP Kristall-Kronleuchter. Erfahren Sie, wie Sie die Leuchtenarme sicher montieren, die Kristalle korrekt anbringen und die Leuchte fachgerecht anschließen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Montage- und Installationsanweisungen für den Crystorama 1110-CH-CL-MWP Kronleuchter. S. 1
Wichtigste Schritte
- Arme installieren S. 1
- Unterteil montieren S. 1
- Montage an der Decke S. 1
- Verkabelung und Baldachin S. 1
- Kristalle anbringen S. 1
Erste Inbetriebnahme
- Vorbereitung S. 1
- Arme installieren S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 10x Kandelaber-Sockel | Benötigter Lampentyp | S. 1 |
| Leistung | 40W empfohlen, 60W max | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Einstufung | Dry rated | Nur für trockene Innenräume geeignet | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teileliste und Explosionszeichnung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Kristall-Kronleuchter ist für den Innenbereich konzipiert und als Dry rated (für trockene Räume) klassifiziert. Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den geltenden nationalen und lokalen Elektro-Vorschriften erfolgen. Vor Beginn der Arbeiten ist die Stromzufuhr unbedingt zu unterbrechen.
Technische Anforderungen:
- Leuchtmittel: 10x Candelabra-Sockel.
- Leistung: 40 Watt empfohlen, maximal 60 Watt pro Leuchtmittel.
- Empfehlung: Verwendung von LED-Leuchtmitteln für eine längere Lebensdauer.
Vorbereitung und Montage der Leuchtenarme
Legen Sie alle Teile der Leuchte vor der Montage auf einer weichen, mit Stoff bedeckten Unterlage aus, um Kratzer zu vermeiden.
Montage der Arme:
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker.
- Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt (dies drückt die Kabel und Stecker zurück in die Metallplatte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die lockeren Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern. Wiederholen Sie diesen Vorgang für alle Arme.
Installation der Leuchte
- Platzieren Sie die untere Schale, zwei Metallscheiben, die untere Bobeche und eine weitere Metallscheibe in dieser Reihenfolge über dem Verteilerkasten. Sichern Sie alles mit dem Endstück (Finial).
- Befestigen Sie die Montageleiste an der Anschlussdose (Outlet Box).
- Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette auf die korrekte Länge an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin (Canopy) mit dem Kragenring an der Montageleiste.
Kristall-Bestückung
Bringen Sie die Kristalle gemäß der Abbildung in der Anleitung an. Die verschiedenen Kristall-Sets (A bis P) sind in der beiliegenden Liste genau spezifiziert, wobei jedes Set eine spezifische Kombination aus 14mm, 28mm, 30mm Kristallen und Ringen enthält.
Praktische Hilfe
Typische Probleme
Leuchtenarme sitzen locker
Stellen Sie sicher, dass die Metalllasche gegen den Uhrzeigersinn gedreht wurde, bis sie in die Schrauben einrastet, und ziehen Sie die Schraube an der Metallplatte fest.
Leuchte hängt schief
Passen Sie die Länge der Kette an, um die Leuchte auszubalancieren.
Vor der Verwendung
- Stromzufuhr am Sicherungskasten ausschalten.
- Leuchte auf einer weichen Unterlage ausbreiten.
- Qualifizierten Elektriker für die Installation beauftragen.
- 10x Candelabra-Leuchtmittel (max. 60W) bereithalten.
- Prüfen, ob alle Kristall-Sets (A-P) vollständig vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Candelabra Base
- Benötigter Sockeltyp für die Leuchtmittel.
Abbildungen und Diagramme

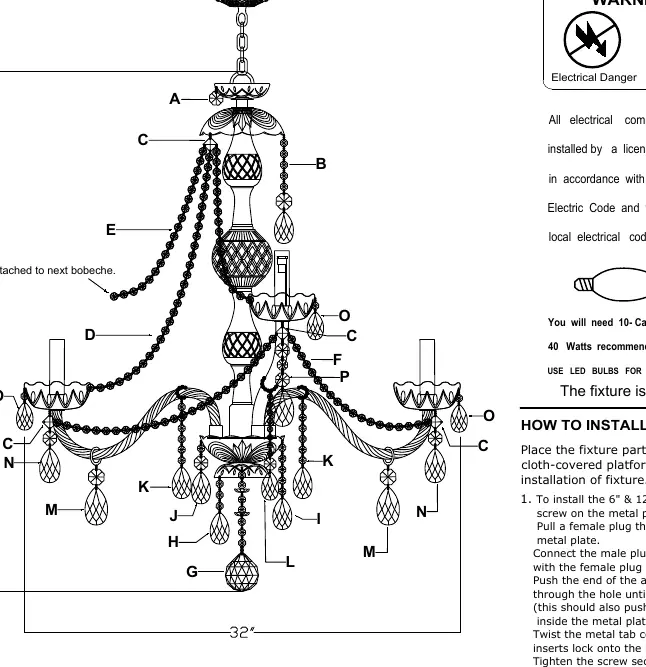

- Die Anleitung enthält eine detaillierte Explosionszeichnung der Teile (Seite 2) und eine Übersicht der Kristall-Platzierung (Seite 1).

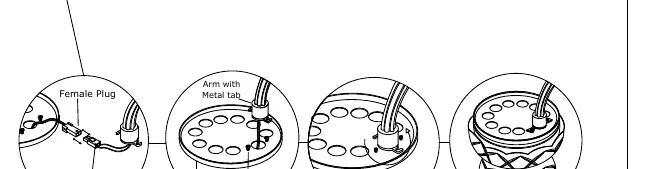

- Das Detailbild auf Seite 2 zeigt den korrekten Anschluss der Stecker (Male/Female) und die Arretierung der Arme mittels Metalllasche.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für feuchte Umgebungen geeignet.
