Bedienungsanleitung für Crystorama 1005-PB-CL-MWP Kristall-Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1005-PB-CL-MWP Kristall-Kronleuchter sicher montieren, verkabeln und die Kristalle anbringen. Diese Anleitung enthält detaillierte Installationsschritte, eine Teileliste und wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Informationen zur Montage und Installation des Crystorama 1005-PB-CL-MWP Kronleuchters. S. 1
Wichtigste Schritte
- Legen Sie die Leuchtenteile vor der Installation auf eine weiche, mit Stoff bedeckte Unterlage. S. 1
- Installieren Sie die Glasarme, indem Sie die Stecker verbinden und die Metalllaschen verriegeln. S. 1
- Führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin. S. 1
Erste Inbetriebnahme
- Schrauben Sie das Mittelstabs-Set auf den Verteilerkasten. S. 1
- Hängen Sie die Kristalle wie abgebildet auf. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 5x Candelabra-Sockel | Empfohlene Lampenfassung | S. 1 |
| Leistung | 40W empfohlen, 60W max. | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Einstufung | Trockenbereich (Dry rated) | Geeignet für trockene Innenräume | S. 1 |
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teileliste und Explosionszeichnung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation des Crystorama 1005-PB-CL-MWP Kristall-Kronleuchters. Bitte beachten Sie, dass die Installation zwingend durch einen qualifizierten Elektriker gemäß den nationalen und lokalen Elektro-Vorschriften erfolgen muss. Das Gerät ist für trockene Innenräume (Dry rated) ausgelegt.
Vorbereitung und Sicherheit
- Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Sicherungskasten ab.
- Legen Sie alle Teile auf einer weichen, mit einem Tuch bedeckten Oberfläche ab, um Kratzer zu vermeiden.
- Das Produkt enthält Blei (gemäß California Proposition 65).
Montage des Kronleuchters
- Schrauben Sie das Mittelstangen-Set (Center column kit) auf den Verteilerkasten (Distributor box).
- Platzieren Sie die untere Schale, den Sicherungsring, die untere Bobeche und den weiteren Sicherungsring in dieser Reihenfolge über dem unteren Verteilerkasten und sichern Sie alles mit dem Endstück (Finial).
- Installation der Glasarme: Lösen Sie leicht die Schrauben an der oberen Platte. Führen Sie den weiblichen Stecker durch das Loch in der Platte. Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker. Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt. Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis sie in die losen Schrauben einrastet. Ziehen Sie die Schrauben fest, um den Arm zu sichern. Wiederholen Sie dies für alle Arme.
- Setzen Sie die Schnörkel (Scrolls) auf die Halterung und platzieren Sie die Bobeche über der Fassung.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Bestimmen Sie die gewünschte Aufhängungshöhe und kürzen Sie die Kette entsprechend.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.
Kristallbestückung

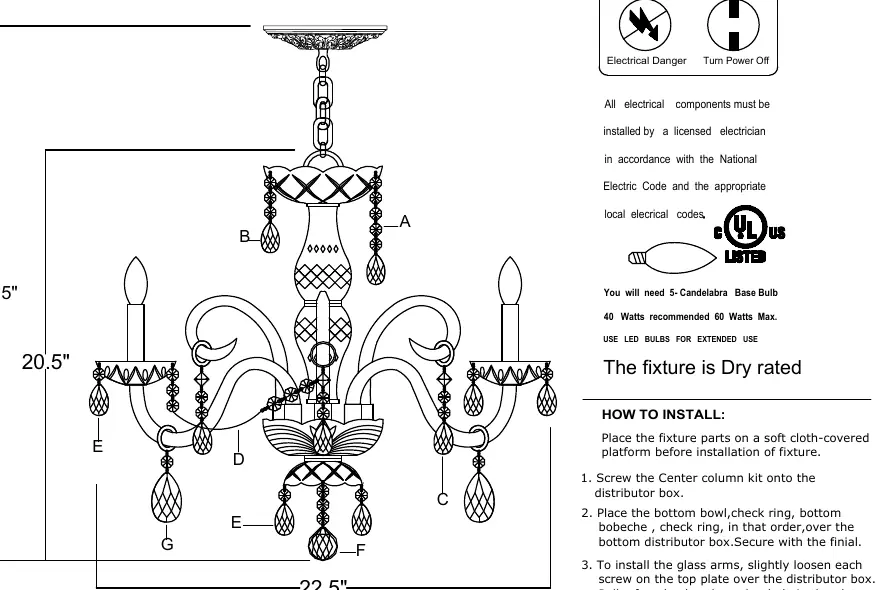

Bringen Sie die Kristalle gemäß der Abbildung an. Die Sets sind wie folgt definiert:
- A: 5 Sets (5x 14mm + AS9-1.5")
- B: 5 Sets (3x 14mm + AS9-1.5")
- C: 5 Sets (1x Ring + 1x Quadrat + 2x 14mm + AS9-2")
- D: 10 Sets (13x 14mm)
- E: 25 Sets (1x 14mm + AS9-2")
- F: 1 Stück (3x 14mm + AS8-40mm Kugel)
- G: 5 Sets (1x Ring + 1x 14mm + AS9-2.5")
Technische Daten
- Leuchtmittel: 5x Candelabra-Sockel (E12).
- Leistung: 40W empfohlen, 60W maximal.
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.
Praktische Hilfe
Typische Probleme
Arme sitzen locker
Überprüfen Sie, ob die Metalllasche korrekt gegen den Uhrzeigersinn gedreht wurde, um in die Schrauben einzurasten, und ziehen Sie die Schrauben an der oberen Platte fest.
Elektrische Verbindung funktioniert nicht
Stellen Sie sicher, dass die männlichen und weiblichen Stecker der Arme fest und korrekt ineinandergesteckt sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Weiche Unterlage für die Montage vorbereiten.
- Prüfen, ob alle Kristall-Sets (A-G) vollständig vorhanden sind.
- Geeignete Leuchtmittel (Candelabra-Sockel, max. 60W) bereithalten.
- Sicherstellen, dass ein lizenzierter Elektriker für die Installation zur Verfügung steht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Candelabra Base
- E12-Sockel für Leuchtmittel.
Abbildungen und Diagramme

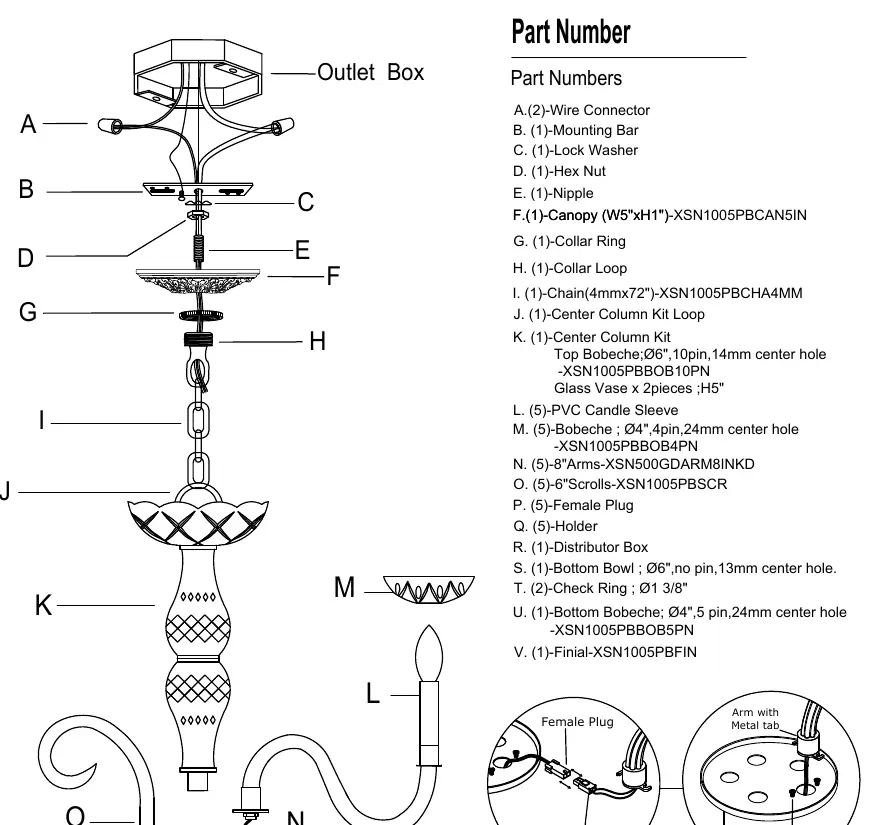

- Die Explosionszeichnung auf Seite 2 zeigt die korrekte Reihenfolge der Montage von Baldachin, Kette, Mittelstange und Armen.

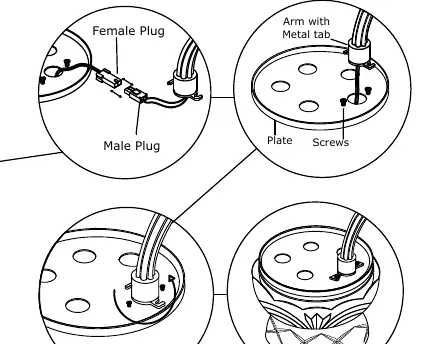

- Das Detailbild 'Arm with Metal tab' zeigt, wie die Arme durch die Platte geführt und verriegelt werden.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für feuchte Umgebungen (Dry rated).
