Montageanleitung für Crystorama 131-MK Deckenleuchte
Detaillierte Montageanleitung für die Crystorama 131-MK Deckenleuchte. Enthält Anweisungen für die Decken- und Hängemontage, Kristallanbringung und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Montage der Crystorama 131-MK Leuchte. Das Gerät kann sowohl als Hängeleuchte als auch als Deckenleuchte montiert werden. Bitte beachten Sie, dass alle elektrischen Arbeiten von einem qualifizierten Elektriker gemäß den geltenden Vorschriften durchgeführt werden müssen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten unbedingt den Strom ab.
- Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
- Beachten Sie die Warnhinweise zu Blei, die im PDF aufgeführt sind.
Technische Daten
- Leuchtmittel: 1x Medium Base Glühbirne (nicht im Lieferumfang enthalten).
- Leistung: 40 Watt empfohlen, maximal 60 Watt.
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.
Montageanleitung
Die Leuchte bietet zwei Installationsmöglichkeiten:
Hängemontage
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Leuchtenöse und schließen Sie das Glied. Wiederholen Sie dies für die Verbindung zum Baldachin.
- Montieren Sie die Montageleiste an der Anschlussdose.
- Befestigen Sie den Baldachin mit den mitgelieferten Schrauben und Muttern.
- Installieren Sie das Leuchtmittel und die Kristalle.

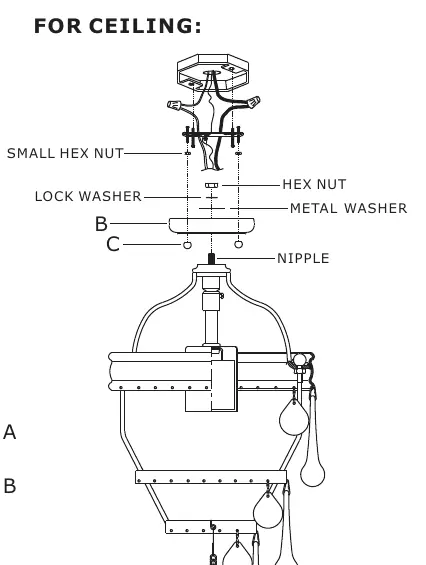

Deckenmontage
- Lösen Sie die Sechskantmutter am Baldachin und demontieren Sie diesen.
- Entfernen Sie die Öse an der Oberseite der Leuchte.
- Schieben Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Sechskantmutter.
- Montieren Sie die Montageleiste an der Anschlussdose.
- Befestigen Sie den Baldachin mit den Schrauben und der Kugelmutter.
- Installieren Sie das Leuchtmittel und die Kristalle.
Kristallanbringung
Hängen Sie die Kristalle an den Metallring und den unteren Korb. Wechseln Sie dabei zwischen den Glasanhängern A und B ab. Hängen Sie den Glasanhänger C an die Unterseite des unteren Korbs.
Teileliste
Die Leuchte besteht aus verschiedenen Komponenten, darunter Montagehardware, Baldachin, Kette, Metallring, unterer Korb und Fassung. Eine detaillierte Aufschlüsselung der Ersatzteilnummern finden Sie auf Seite 2 der Anleitung.
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht
Überprüfen Sie die Stromverbindung und stellen Sie sicher, dass das Leuchtmittel korrekt in die Fassung eingedreht ist.
Kristalle hängen schief
Stellen Sie sicher, dass die Kristalle A und B abwechselnd an den Ringen angebracht sind und die Haken vollständig geschlossen sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Prüfen, ob alle Teile gemäß der Teileliste vorhanden sind.
- Geeignetes Leuchtmittel (Medium Base, max. 60W) bereitlegen.
- Entscheiden, ob Hänge- oder Deckenmontage gewünscht ist.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung enthält spezifische Diagramme für die Hängemontage (mit Kette) und die Deckenmontage (direkt am Baldachin).
- Die Kristallanordnung ist grafisch dargestellt, um das abwechselnde Muster von Typ A und B zu verdeutlichen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich ohne Überdachung vorgesehen.
