Montageanleitung für Crystorama 130-VZ-CEILING Deckenleuchte
Erfahren Sie, wie Sie die Crystorama 130-VZ-CEILING Deckenleuchte sicher montieren. Diese Anleitung enthält detaillierte Schritte für die hängende Montage sowie die Deckenmontage, inklusive Kristallanordnung und technischer Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Alle elektrischen Arbeiten müssen von einem qualifizierten Elektriker gemäß den nationalen und lokalen Vorschriften durchgeführt werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten aus. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Technische Daten
- Leuchtmittel: 3x Candelabra Base Glühbirnen.
- Leistung: 40W empfohlen, maximal 60W pro Fassung.
- Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.

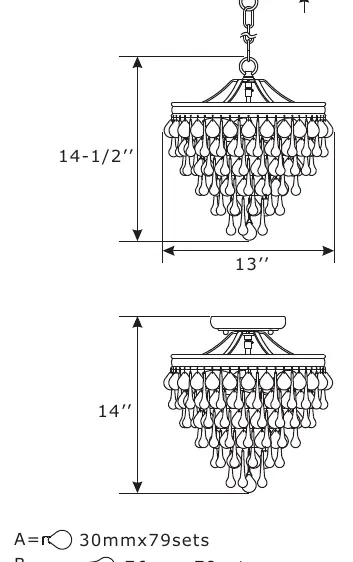

Montage: Hängende Installation
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Leuchtenöse und schließen Sie das Glied. Wiederholen Sie dies für die Verbindung zum Baldachin.
- Montieren Sie die Montageleiste an der Anschlussdose.
- Befestigen Sie den Baldachin mit den Montageschrauben und Hutmuttern.
- Hängen Sie die Kristalle abwechselnd (A und B) an den Metallring und den unteren Korb.
- Befestigen Sie Kristall C am Boden des Korbs.
- Setzen Sie die Leuchtmittel ein.
Montage: Deckeninstallation
- Lösen Sie die Hutmutter und demontieren Sie den Baldachin.
- Entfernen Sie die Öse an der Oberseite der Leuchte.
- Schieben Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Hutmutter.
- Montieren Sie die Montageleiste an der Anschlussdose.
- Befestigen Sie den Baldachin an der Montageleiste.
- Hängen Sie die Kristalle abwechselnd (A und B) an den Metallring und den unteren Korb.
- Befestigen Sie Kristall C am Boden des Korbs.
- Setzen Sie die Leuchtmittel ein.
Kristallanordnung
Die Kristalle müssen abwechselnd an den Ringen befestigt werden. Kristall A und B werden am Metallring und am unteren Korb angebracht. Kristall C (Ball mit Kette) wird als Abschluss am Boden des unteren Korbs befestigt.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder geht nicht an
Überprüfen Sie, ob die Glühbirnen fest in der Fassung sitzen und die Stromzufuhr am Sicherungskasten eingeschaltet ist.
Kristalle hängen ungleichmäßig
Stellen Sie sicher, dass die Kristalle A und B strikt abwechselnd an den Ringen befestigt wurden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Prüfen, ob alle Teile (Kristalle A, B, C) vollständig vorhanden sind.
- Geeignete Glühbirnen (3x Candelabra Base, max. 60W) bereithalten.
- Montageort auf ausreichende Tragfähigkeit prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 3x Candelabra Base, 40W empfohlen, 60W maximal.
Abbildungen und Diagramme

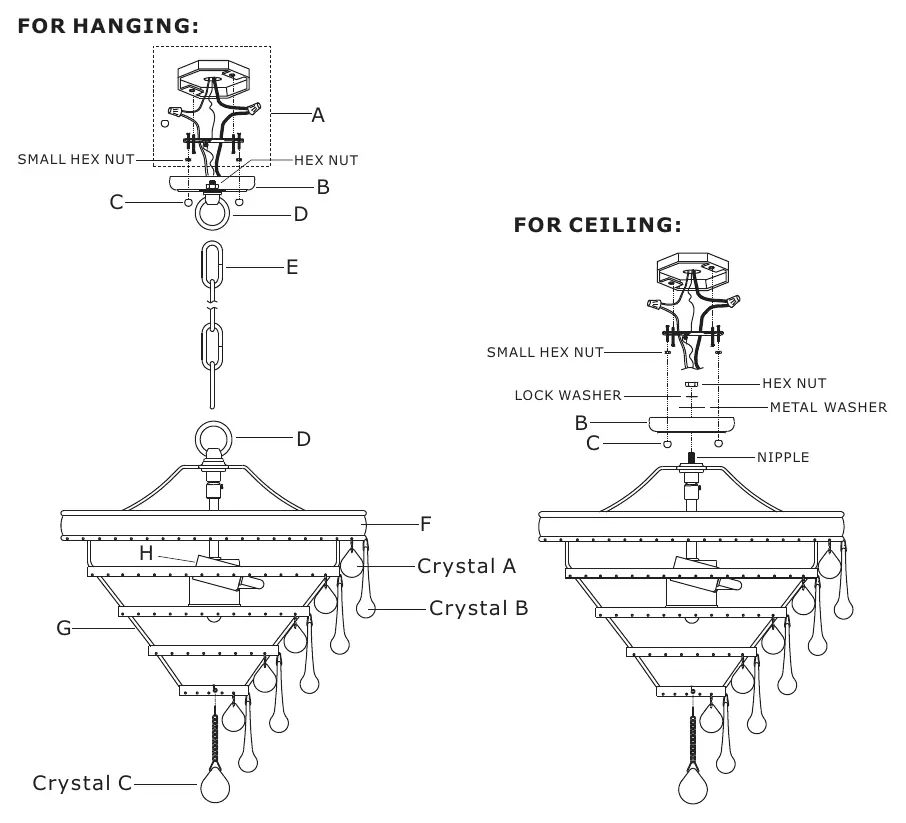

- Die Explosionszeichnung zeigt die Anordnung der Montagehardware (A-E) und die Position der Kristalle (A, B, C).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
