Montageanleitung für Crystorama 130-VG-CEILING Deckenleuchte
Erfahren Sie, wie Sie die Crystorama 130-VG-CEILING Deckenleuchte sicher montieren und installieren. Diese Anleitung enthält detaillierte Schritte für die hängende Montage sowie die direkte Deckenmontage, Informationen zu Leuchtmitteln und...
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für den Innenbereich konzipiert und als "Damp rated" eingestuft, was bedeutet, dass sie für feuchte Umgebungen geeignet ist. Alle elektrischen Arbeiten müssen von einem qualifizierten Elektriker gemäß den geltenden nationalen und lokalen Vorschriften durchgeführt werden.
- Leuchtmittel: Benötigt 3x Candelabra Base Leuchtmittel. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.
- Sicherheit: Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

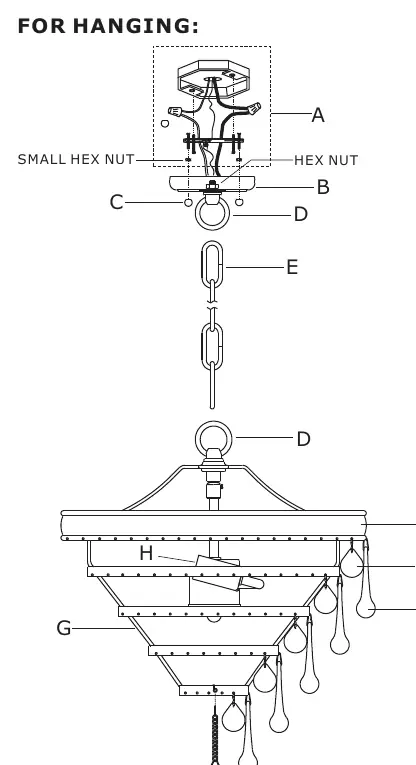

Installation als Hängeleuchte
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Schlaufe der Leuchte und schließen Sie das Glied. Verbinden Sie das andere Ende der Kette mit der Schlaufe des Baldachins.
- Führen Sie die Montageschrauben in die passenden Löcher der Montageleiste ein und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste mit den Schrauben an der Anschlussdose.
- Heben Sie den Baldachin an, sodass die Montageschrauben durch die Löcher im Baldachin ragen, und sichern Sie ihn mit der Kugelmutter.

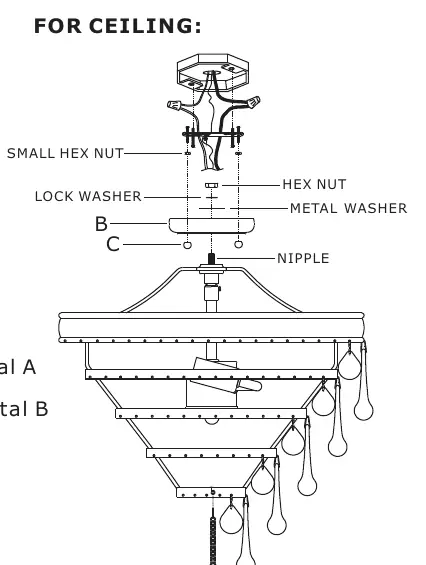

Installation als Deckenleuchte
- Lösen Sie die Sechskantmutter am Baldachin und nehmen Sie den Baldachin ab.
- Entfernen Sie die Schlaufe an der Oberseite der Leuchte.
- Schieben Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Sechskantmutter.
- Führen Sie die Montageschrauben in die passenden Löcher der Montageleiste ein und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste mit den Schrauben an der Anschlussdose.
- Heben Sie den Baldachin an, sodass die Montageschrauben durch die Löcher im Baldachin ragen, und sichern Sie ihn mit der Kugelmutter.

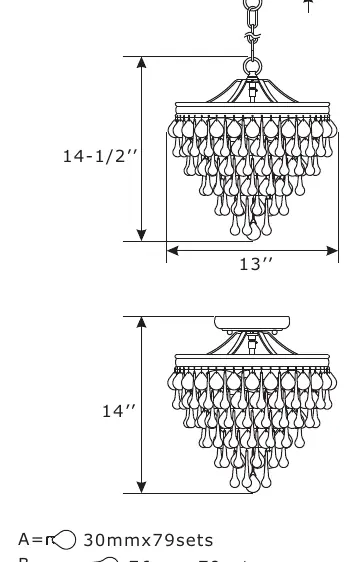

Anbringen der Kristalle
Nachdem die Leuchte montiert ist, können die Kristalle angebracht werden:
- Hängen Sie die Kristalle A und B abwechselnd an den Metallring und den unteren Korb.
- Hängen Sie den Kristall C (Glaskugel mit Kette) an die Unterseite des unteren Korbs.
- Setzen Sie abschließend die Leuchtmittel in die Fassungen ein.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromversorgung am Sicherungskasten eingeschaltet ist und die Leuchtmittel korrekt in den Fassungen sitzen.
Kristalle hängen ungleichmäßig
Stellen Sie sicher, dass die Kristalle A und B strikt abwechselnd am Ring und Korb angebracht wurden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Geeignete Leuchtmittel (3x Candelabra Base, max. 60W) bereitlegen
- Prüfen, ob alle Teile (Kristalle A, B, C) vollständig sind
- Montageort auf Tragfähigkeit prüfen
- Sicherstellen, dass ein qualifizierter Elektriker die Installation durchführt
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 3x Candelabra Base, 40W empfohlen, 60W maximal.
Abbildungen und Diagramme
- Die Anleitung unterscheidet zwischen 'For hanging' (Kettenmontage) und 'For ceiling' (direkte Deckenmontage).

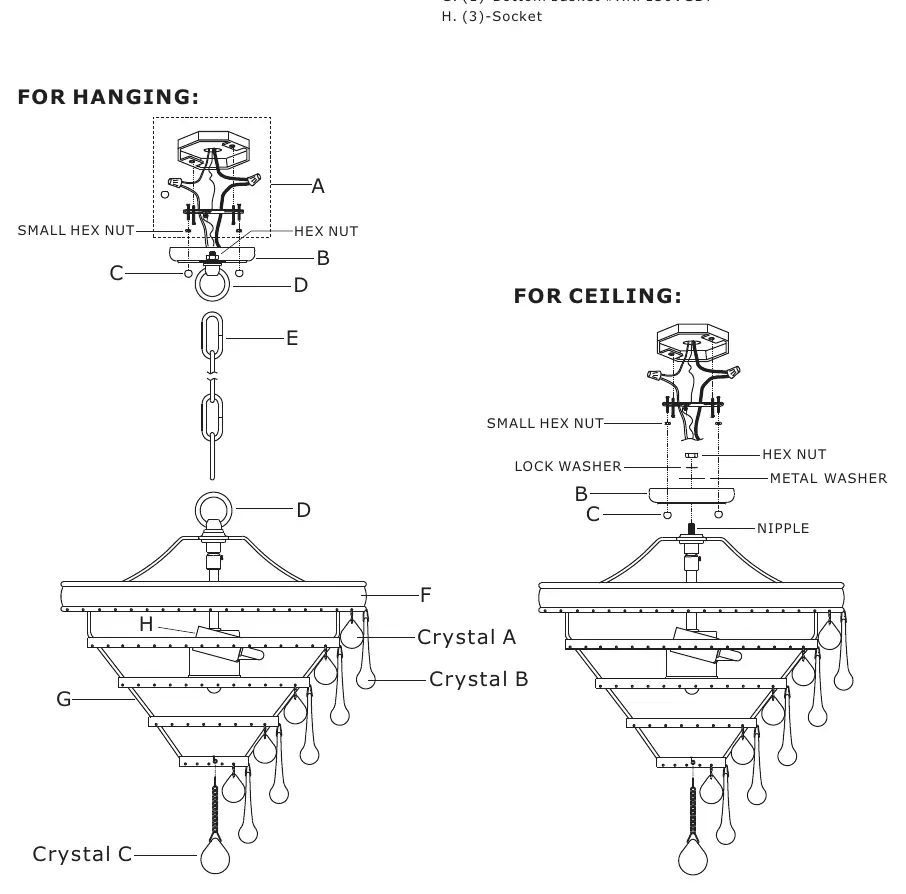

- Die Explosionszeichnung auf Seite 2 zeigt die korrekte Reihenfolge der Hardware-Teile (A-H) für beide Montagearten.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich ohne Überdachung.
