Bedienungsanleitung für Crystorama 130-MK_CEILING Deckenleuchte
Schnelle Anleitung zur Montage und Installation der Crystorama 130-MK_CEILING Deckenleuchte. Erfahren Sie, wie Sie die Leuchte sicher aufhängen oder direkt an der Decke montieren, inklusive Kristall-Installation und technischen...
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für die Montage durch einen qualifizierten Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften vorgesehen. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Technische Anforderungen: Sie benötigen 3 Glühbirnen mit Candelabra-Sockel. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.
Montageanleitung
Die Leuchte kann auf zwei Arten montiert werden: als Hängeleuchte oder als direkte Deckenleuchte.

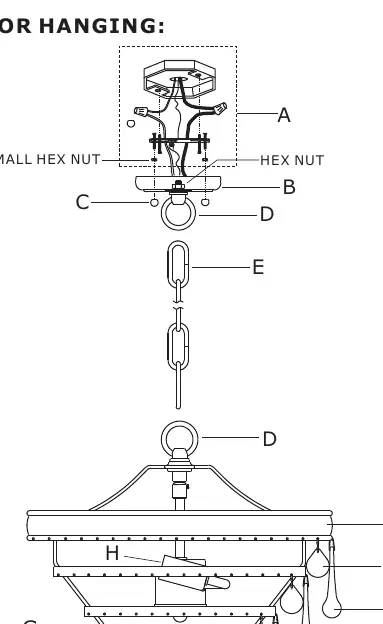

Hängende Montage
- Bestimmen Sie die gewünschte Aufhängehöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Leuchtenöse und schließen Sie das Glied. Wiederholen Sie dies für die Verbindung zum Baldachin.
- Schrauben Sie die Montageschrauben in die Montageleiste und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste mit den Schrauben an der Anschlussdose.
- Heben Sie den Baldachin an, sodass die Montageschrauben durch die Löcher ragen, und sichern Sie ihn mit der Kugelmutter.

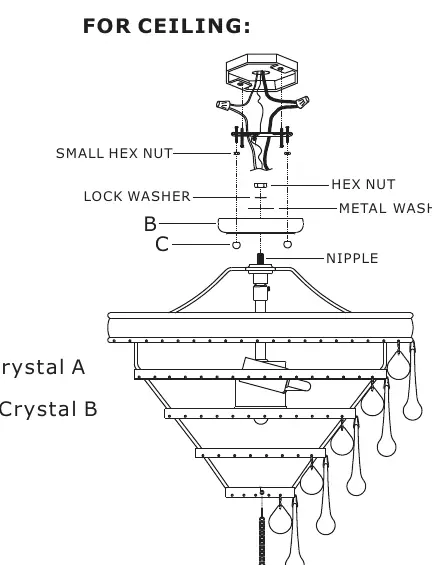

Direkte Deckenmontage
- Lösen Sie die Sechskantmutter am Baldachin und nehmen Sie den Baldachin ab.
- Entfernen Sie die Öse an der Oberseite der Leuchte.
- Schieben Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Sechskantmutter.
- Schrauben Sie die Montageschrauben in die Montageleiste und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Heben Sie den Baldachin an, sodass die Montageschrauben durch die Löcher ragen, und sichern Sie ihn mit der Kugelmutter.

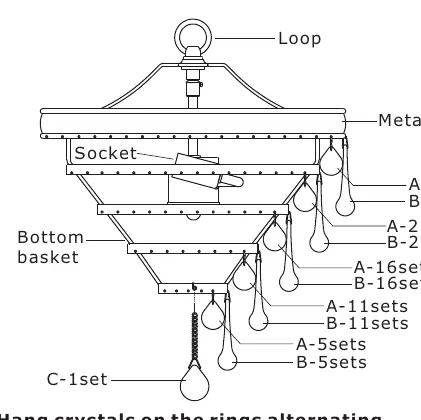

Kristall-Installation
Nach der Montage der Leuchte und dem Einsetzen der Leuchtmittel (nicht im Lieferumfang enthalten) erfolgt das Anbringen der Kristalle:
- Hängen Sie die Kristalle an den Metallring und den unteren Korb.
- Wechseln Sie dabei immer zwischen Glas-Tropfen A und B ab.
- Hängen Sie den Glas-Tropfen C (Ball mit Kette) ganz unten am Korb auf.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Prüfen Sie, ob die Stromversorgung eingeschaltet ist und die Glühbirnen korrekt in die Fassungen eingedreht wurden.
Kristalle hängen ungleichmäßig
Stellen Sie sicher, dass Sie beim Aufhängen strikt zwischen den Kristalltypen A und B abwechseln.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Sicherstellen, dass ein zugelassener Elektriker die Installation durchführt.
- 3x Candelabra-Glühbirnen (max. 60W) bereithalten.
- Prüfen, ob alle Teile (Kristalle A, B, C) vollständig sind.
- Montageart (Hängend oder Deckenmontage) vorab festlegen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Candelabra Base
- Standard-Sockeltyp für die benötigten Leuchtmittel.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für beide Montagearten.
- Die Kristalle sind in drei Typen (A, B, C) unterteilt, die an spezifischen Positionen am Metallring und Korb angebracht werden müssen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich ohne Überdachung geeignet.
