Montageanleitung für Crystorama 130-MK Calypso Mini-Kronleuchter
Erfahren Sie, wie Sie den Crystorama 130-MK Calypso Mini-Kronleuchter sicher montieren. Diese Anleitung enthält detaillierte Schritte für die Hänge- und Deckenmontage, Anweisungen zur Kristallbestückung sowie wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die Installation des Crystorama 130-MK Calypso Mini-Kronleuchters. Das Gerät kann entweder als Hängeleuchte (mit Kette) oder als Deckenleuchte (direkt an der Decke) montiert werden. Bitte stellen Sie sicher, dass alle elektrischen Arbeiten von einem qualifizierten Elektriker gemäß den geltenden nationalen und lokalen Vorschriften durchgeführt werden.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Sicherungskasten ab.
- Die Leuchte ist für feuchte Umgebungen geeignet (Damp rated).
- Beachten Sie die Warnung zu Blei: Dieses Produkt kann Blei enthalten, das laut kalifornischem Recht Krebs oder Geburtsfehler verursachen kann.
- Verwenden Sie nur die spezifizierten Leuchtmittel.
Technische Daten
- Leuchtmittel: 3x Candelabra Base (E12).
- Leistung: 40 Watt empfohlen, maximal 60 Watt.
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.

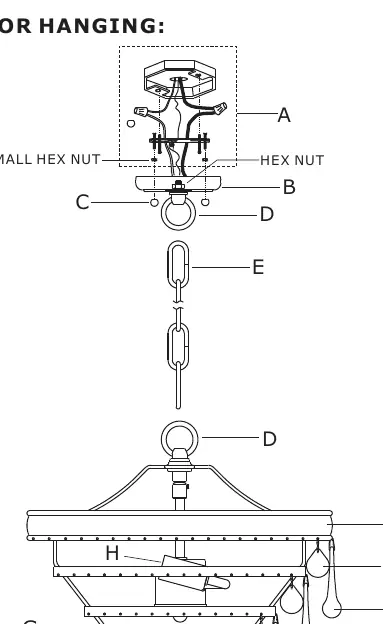

Montageanleitung (Hängemontage)
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette entsprechend an.
- Öffnen Sie ein Kettenglied, verbinden Sie es mit der Schlaufe der Leuchte und schließen Sie das Glied. Wiederholen Sie dies für die Verbindung zur Deckenhalterung.
- Führen Sie die Montageschrauben in die Löcher der Montageleiste ein und ziehen Sie diese mit der kleinen Sechskantmutter fest.
- Befestigen Sie die Montageleiste mit den Schrauben an der Anschlussdose.
- Heben Sie die Abdeckung (Canopy) an, sodass die Schrauben durch die Löcher ragen, und sichern Sie diese mit der Kugel-Mutter.

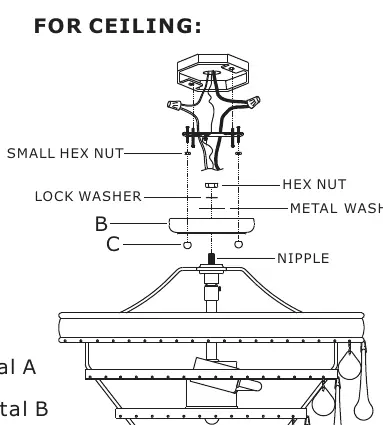

Montageanleitung (Deckenmontage)
- Lösen Sie die Sechskantmutter an der Abdeckung und nehmen Sie diese ab.
- Entfernen Sie die Schlaufe an der Oberseite der Leuchte.
- Schieben Sie die Abdeckung, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie alles mit der Sechskantmutter.
- Führen Sie die Montageschrauben in die Montageleiste ein und sichern Sie diese mit der kleinen Sechskantmutter.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Heben Sie die Abdeckung an und sichern Sie diese mit der Kugel-Mutter.

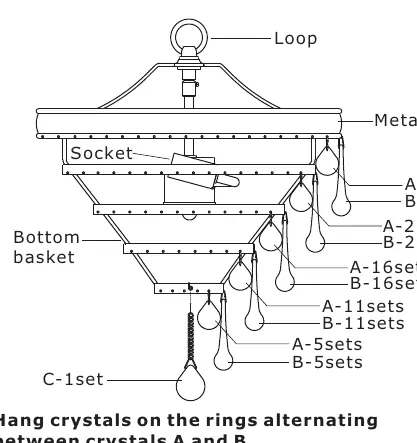

Anbringen der Kristalle
Nach der Montage der Leuchte werden die Kristalle angebracht:
- Hängen Sie die Kristalle A und B abwechselnd an den Metallring und den unteren Korb.
- Hängen Sie den Kristall C (Glaskugel mit Kette) ganz unten am Korb ein.
- Setzen Sie die Leuchtmittel in die Fassungen ein.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob die Leuchtmittel korrekt in den Fassungen sitzen.
Kristalle hängen ungleichmäßig
Stellen Sie sicher, dass die Kristalle A und B strikt abwechselnd angebracht wurden, um das Gewicht gleichmäßig zu verteilen.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Prüfen, ob alle Teile (Kristalle A, B, C) vollständig sind.
- Geeignete Leuchtmittel (3x Candelabra Base) bereithalten.
- Sicherstellen, dass die Deckenanschlussdose das Gewicht der Leuchte tragen kann.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 3x Candelabra Base (E12), max. 60W pro Fassung.
Abbildungen und Diagramme
- Die Abbildungen zeigen die zwei Montageoptionen: Hängemontage (mit Kette) und Deckenmontage (direkt).
- Die Explosionszeichnung verdeutlicht die Reihenfolge der Montage von Abdeckung, Metallscheibe und Sicherungsscheibe.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich ohne Überdachung geeignet.
