Bedienungsanleitung für Crystorama 131-VG_CEILING Deckenleuchte
Erfahren Sie, wie Sie die Crystorama 131-VG_CEILING Deckenleuchte sicher montieren und installieren. Diese Anleitung enthält detaillierte Schritte für die hängende Montage und die direkte Deckenmontage sowie Anweisungen zur...
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage der Crystorama 131-VG_CEILING Leuchte. Sie bietet zwei Installationsmöglichkeiten: als hängende Leuchte mit Kette oder als direkt an der Decke montierte Leuchte. Alle elektrischen Arbeiten müssen von einem qualifizierten Elektriker gemäß den geltenden Vorschriften durchgeführt werden.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten aus.
- Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
- Verwenden Sie nur Leuchtmittel mit maximal 60 Watt (empfohlen 40 Watt).

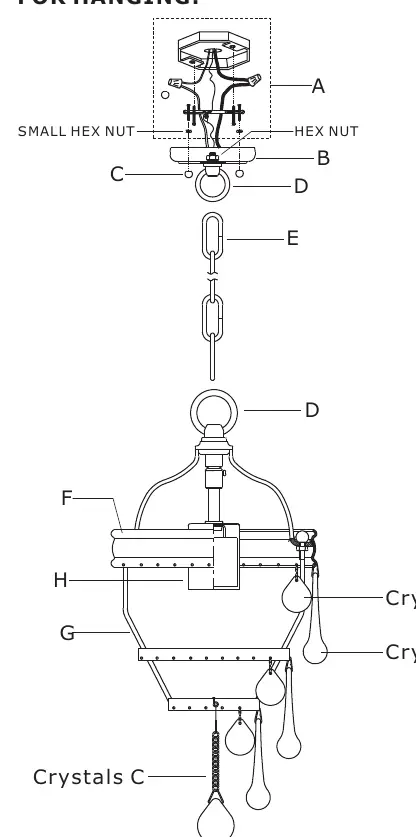

Installation: Hängende Montage
- Bestimmen Sie die gewünschte Aufhängungshöhe und passen Sie die Kette an.
- Verbinden Sie die Kette mit der Leuchtenöse und dem Baldachin.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Montieren Sie den Baldachin an der Decke.
- Hängen Sie die Kristalle abwechselnd (A und B) an den Metallring und den unteren Korb.
- Bringen Sie das Glaskristall C am Boden des Korbes an.
- Setzen Sie das Leuchtmittel ein.

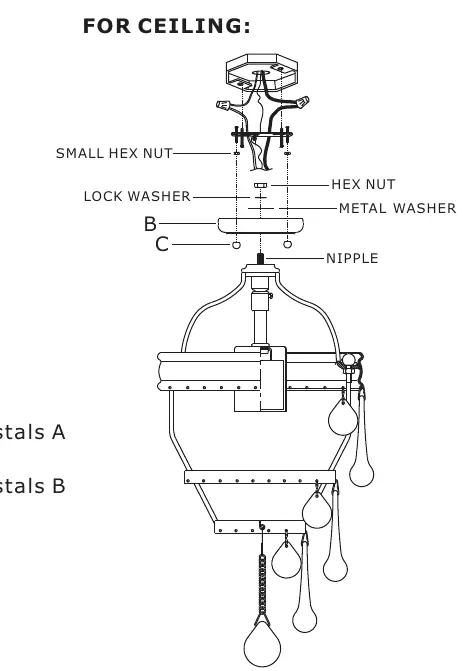

Installation: Deckenmontage
- Lösen Sie die Sechskantmutter am Baldachin und demontieren Sie diesen.
- Entfernen Sie die Öse an der Oberseite der Leuchte.
- Führen Sie den Baldachin, die Metallscheibe und die Sicherungsscheibe über den Nippel und sichern Sie ihn mit der Sechskantmutter.
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Montieren Sie den Baldachin an der Decke.
- Hängen Sie die Kristalle abwechselnd (A und B) an den Metallring und den unteren Korb.
- Bringen Sie das Glaskristall C am Boden des Korbes an.
- Setzen Sie das Leuchtmittel ein.
Kristallanbringung
Die Leuchte wird mit verschiedenen Kristallsets geliefert:
- A: 30mm Kristalle (29 Sets)
- B: 76mm Kristalle (29 Sets)
- C: 30mm Kugel mit Kette (1 Set)
Achten Sie darauf, die Kristalle A und B abwechselnd an den Ringen und dem unteren Korb zu befestigen.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder geht nicht an
Überprüfen Sie, ob die Glühbirne fest sitzt und ob die Stromversorgung eingeschaltet ist.
Kristalle hängen schief
Stellen Sie sicher, dass die Kristalle A und B abwechselnd an den Ringen und dem unteren Korb angebracht sind.
Vor der Verwendung
- Stellen Sie sicher, dass der Strom am Sicherungskasten ausgeschaltet ist.
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass die Deckenanschlussdose das Gewicht der Leuchte tragen kann.
- Verwenden Sie nur Glühbirnen mit maximal 60 Watt.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 1x Medium Base Glühbirne (empfohlen 40W, max. 60W).
Abbildungen und Diagramme
- Die Anleitung zeigt zwei Installationsmethoden: hängend mit Kette oder direkt an der Decke montiert.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
