Bedienungsanleitung für Craftsman 10-Inch Tischkreissäge
Schnellstartanleitung und vollständiger Leitfaden für die Craftsman 10-Inch Tischkreissäge. Erfahren Sie alles über Montage, Sicherheit, Betrieb, Einstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Craftsman 10-Inch Tischkreissäge, Modelle 113.298142, 113.298032 und 113.298240. Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitsanweisungen auf Seite 2 und 3. Die Säge ist für den Betrieb mit einem 3450 RPM Motor ausgelegt und darf nicht auf 230V umgerüstet werden.
Montage und Installation
Die Montage umfasst mehrere Schritte:
- Stahlbeine: Montage der Beine und Versteifungen gemäß den Anweisungen auf Seite 9.
- Tischverlängerungen: Anbringen der Verlängerungen und Ausrichten mit einer geraden Kante (Seite 10).
- Parallelanschlag: Installation der Führungsschienen und Ausrichtung des Anschlags (Seite 10-12).

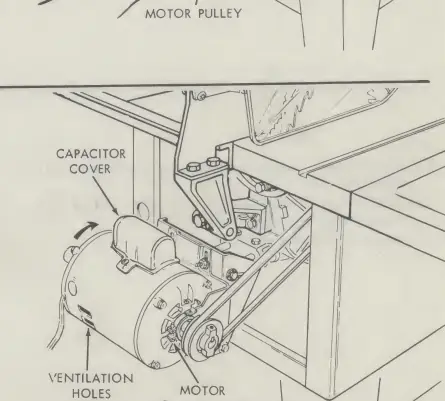

- Motor: Montage des Motors an der Basis, Ausrichtung der Riemenscheiben und Installation des Riemenschutzes (Seite 17-18).
- Sägeblattschutz: Installation des Schutzes und des Spaltkeils (Seite 14-15).
Betrieb der Tischkreissäge
Die Säge bietet verschiedene Betriebsmodi:
- Querschnitte: Verwendung der Gehrungslehre.
- Längsschnitte (Ripping): Verwendung des Parallelanschlags.
- Spezialschnitte: Dadoing (Nuten), Molding (Profilieren) und Rabbeting (Falzen).
Verwenden Sie für schmale Werkstücke immer einen Schiebestock oder Schiebeblock. Achten Sie darauf, dass das Sägeblatt ca. 3 mm (1/8 Zoll) über das Werkstück hinausragt.
Einstellungen und Justierung
Für präzise Schnitte sind regelmäßige Einstellungen erforderlich:
- Gehrungslehre: Justierung des 0-Grad-Anschlags und der Skala (Seite 31).
- Sägeblatt-Parallelität: Ausrichtung des Sägeblatts parallel zur Gehrungsnut (Seite 31-32).
- Blattneigung: Einstellung der 90-Grad- und 45-Grad-Anschläge (Seite 33-34).
Wartung und Pflege
Halten Sie das Gerät sauber und frei von Sägemehl. Schmieren Sie regelmäßig die Gewindespindeln für Neigung und Höhenverstellung mit SAE 20 oder 30 Motoröl. Schärfen Sie die Rückschlagklinken (Antikickback Pawls) bei Bedarf mit einer Rundfeile.
Fehlerbehebung
Bei Problemen wie übermäßiger Vibration, klemmenden Schnitten oder Motorproblemen konsultieren Sie die Fehlerbehebungstabelle auf Seite 36-37. Stellen Sie sicher, dass das Sägeblatt scharf ist und der Parallelanschlag korrekt ausgerichtet wurde.
Praktische Hilfe
Typische Probleme
Übermäßige Vibration
Sägeblatt auswuchten oder ersetzen; V-Riemen auf Beschädigungen prüfen.
Schnitt verläuft nicht rechtwinklig
Gehrungslehre gemäß Anleitung auf Seite 31 neu einstellen.
Sägeblatt klemmt oder Motor würgt ab
Sägeblatt schärfen oder ersetzen; Parallelität des Parallelanschlags prüfen.
Vor der Verwendung
- Sicherstellen, dass das Sägeblatt rechtwinklig zum Tisch steht.
- Überprüfen, ob der Parallelanschlag parallel zum Sägeblatt ist.
- Sicherstellen, dass der Spaltkeil korrekt ausgerichtet ist.
- Sicherheitsbrille tragen.
- Schalter auf 'OFF' prüfen, bevor das Gerät eingesteckt wird.
Abbildungen und Diagramme
- Montage der Stahlbeine und Versteifungen.
- Ausrichtung des Parallelanschlags.
- Installation des Sägeblattschutzes.
Modellkompatibilität
- Nur für 3450 RPM Motoren geeignet.
- Nicht für 230V konvertieren.
