Bedienungsanleitung für Ryobi BTS21 Tischkreissäge
Erfahren Sie, wie Sie Ihre Ryobi BTS21 Tischkreissäge sicher montieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Einstellungsanleitungen und Tipps zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheitsregeln und Anweisungen für den Betrieb der Ryobi BTS21 Tischkreissäge. Lesen Sie das gesamte Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Säge ist ausschließlich für das Schneiden von Holz und Holzwerkstoffen konzipiert. Achten Sie besonders auf die Warnhinweise bezüglich Rückschlag (Kickback) und verwenden Sie stets die mitgelieferten Sicherheitsvorrichtungen wie den Spaltkeil, den Blattschutz und den Schiebestock.
Produktübersicht
Die Ryobi BTS21 ist eine 10-Zoll-Tischkreissäge mit einem 15-Ampere-Motor, der eine Leerlaufdrehzahl von ca. 5.000 U/min erreicht. Zu den Hauptkomponenten gehören:
- Höhen-/Neigungsverstellrad: Zur Einstellung der Schnitthöhe und des Gehrungswinkels.
- Parallelanschlag (Rip Fence): Zur präzisen Führung des Werkstücks bei Längsschnitten.
- Gehrungsanschlag (Miter Fence): Für Quer- und Gehrungsschnitte.
- Schaltereinheit: Mit abnehmbarem Sicherheitsschlüssel zur Verhinderung unbefugter Benutzung.
- Untergestell: Klappbar für einfachen Transport und Lagerung.
Montage und Einrichtung
Das Gerät erfordert eine Montage vor der ersten Inbetriebnahme:
- Untergestell: Die Säge wird mit einem klappbaren Untergestell geliefert. Befolgen Sie die Schritte zum Auf- und Zuklappen gemäß Abbildung 7.
- Handgriff: Montieren Sie den Handgriff für die Höhen-/Neigungsverstellung mit der mitgelieferten Schraube und Mutter.
- Sägeblatt: Überprüfen Sie die korrekte Installation des Sägeblatts. Die Zähne müssen nach vorne unten zeigen.

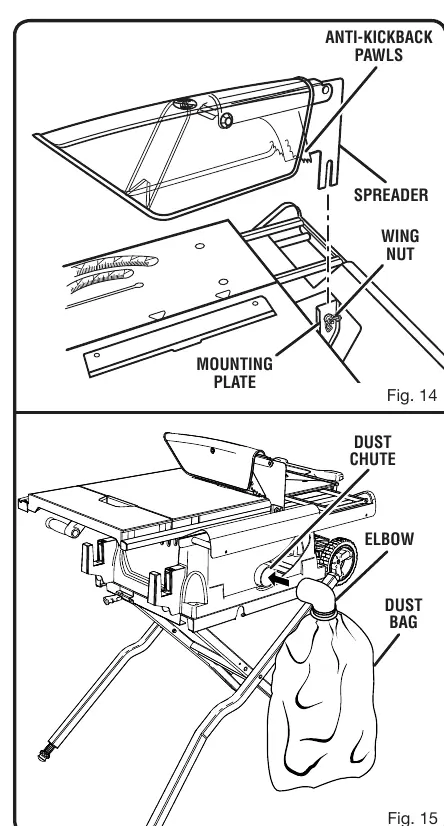

- Blattschutz und Spaltkeil: Diese müssen für alle Durchgangsschnitte installiert sein.
- Staubbeutel: Wird am Staubauslass auf der Rückseite befestigt.
Bedienung und Einstellungen
Vor jedem Schnitt sollten die Einstellungen überprüft werden:
- Schnitthöhe: Das Blatt sollte so eingestellt sein, dass die Zahnspitzen etwa 3 bis 6 mm über dem Werkstück stehen.
- Gehrungswinkel: Kann zwischen 0° und 45° eingestellt werden.
- Parallelanschlag: Muss parallel zum Sägeblatt ausgerichtet sein, um Rückschläge zu vermeiden.
- Schiebestock: Verwenden Sie bei schmalen Werkstücken immer einen Schiebestock, um Ihre Hände vom Sägeblatt fernzuhalten.
Wartung und Pflege
Regelmäßige Wartung verlängert die Lebensdauer der Säge:
- Reinigung: Entfernen Sie regelmäßig Sägemehl aus dem Inneren des Gehäuses und von den Zahnspitzen.
- Schmierung: Die Lager sind dauergeschmiert und erfordern keine weitere Schmierung.
- Tischoberfläche: Behandeln Sie den Tisch und die Anschläge gelegentlich mit Pastenwachs, um die Gleitfähigkeit zu erhalten.
- Überprüfung: Kontrollieren Sie regelmäßig alle Schrauben und Muttern auf festen Sitz.
Fehlerbehebung
Bei Problemen wie übermäßigen Vibrationen, unsauberen Schnitten oder wenn die Säge nicht startet, konsultieren Sie den Abschnitt zur Fehlerbehebung. Häufige Ursachen sind stumpfe Sägeblätter, falsche Einstellungen des Parallelanschlags oder eine unzureichende Stromversorgung.
Praktische Hilfe
Typische Probleme
Übermäßige Vibrationen
Überprüfen Sie, ob das Sägeblatt beschädigt oder verzogen ist. Stellen Sie sicher, dass die Säge sicher auf einem ebenen Untergrund montiert ist.
Parallelanschlag bewegt sich nicht reibungslos
Reinigen Sie die Führungsschienen und behandeln Sie diese mit Wachs.
Säge startet nicht
Überprüfen Sie die Stromverbindung, die Sicherung oder den Schutzschalter. Stellen Sie sicher, dass der Sicherheitsschlüssel korrekt eingesetzt ist.
Schnitt verläuft oder brennt
Das Sägeblatt ist möglicherweise stumpf oder falsch montiert. Überprüfen Sie auch die Vorschubgeschwindigkeit und ob das Holz verzogen ist.
Vor der Verwendung
- Sicherstellen, dass der Blattschutz und der Spaltkeil korrekt montiert sind.
- Überprüfen, ob das Sägeblatt scharf und sauber ist.
- Kontrollieren, ob der Parallelanschlag parallel zum Sägeblatt ausgerichtet ist.
- Sicherstellen, dass das Netzkabel unbeschädigt ist.
- Überprüfen, ob die Säge stabil auf dem Untergestell oder einer Werkbank montiert ist.
Technische Daten in der Praxis
- Sägeblattdurchmesser
- 10 Zoll (254 mm).
- Sägeblattaufnahme
- 5/8 Zoll.
- Leerlaufdrehzahl
- Ca. 5.000 U/min.
- Schnittleistung (0°)
- 3-1/2 Zoll (ca. 89 mm).
- Schnittleistung (45°)
- 2-1/2 Zoll (ca. 64 mm).
Abbildungen und Diagramme

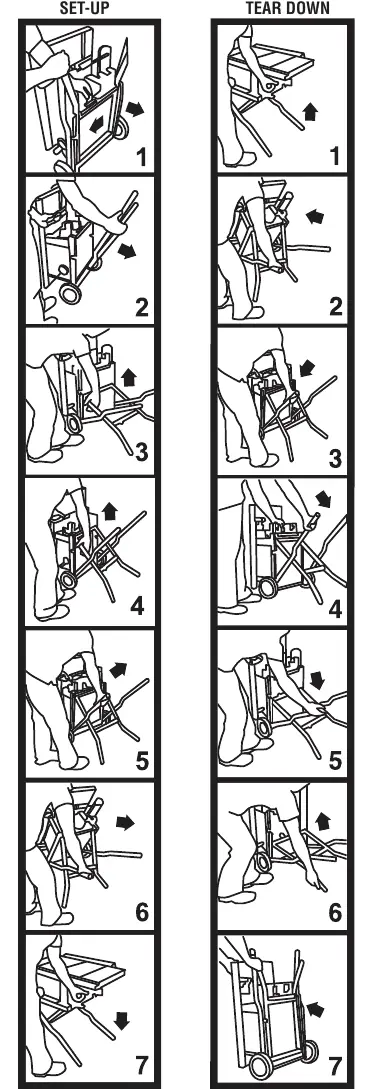

- Abbildung 7: Anleitung zum Auf- und Zuklappen des Untergestells.

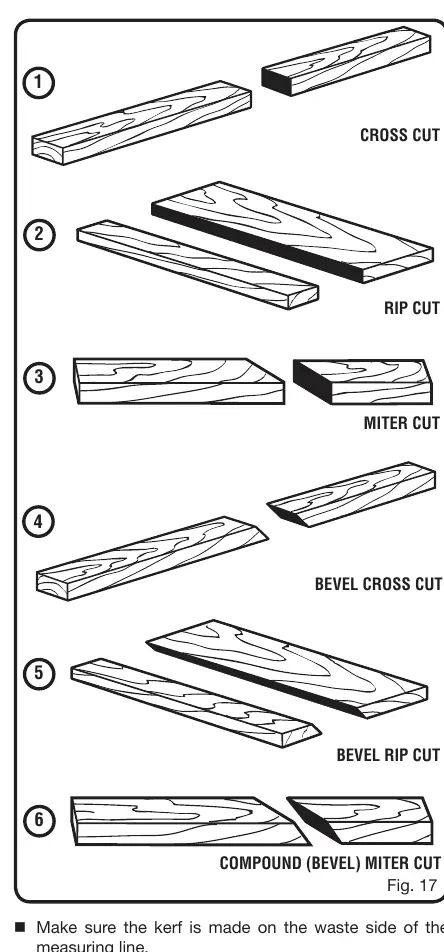

- Abbildung 17: Übersicht der verschiedenen Schnittarten (Quer-, Längs-, Gehrungsschnitte).

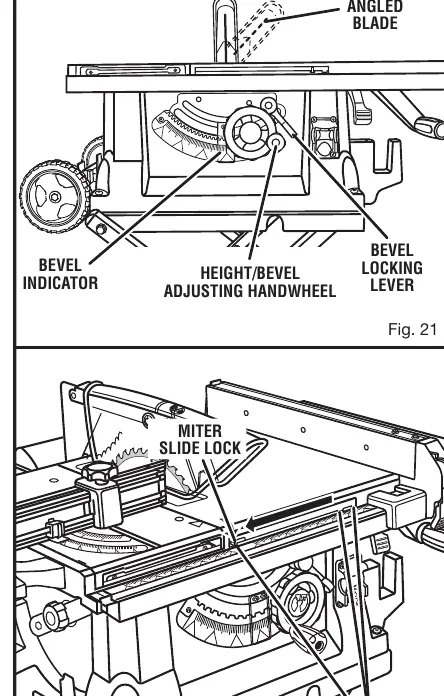

- Abbildung 21: Einstellung des Neigungswinkels (Bevel).

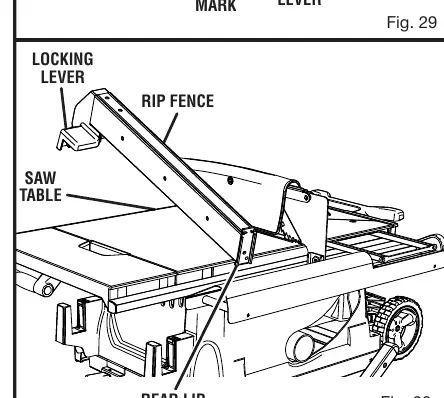

- Abbildung 30: Verwendung des Parallelanschlags.

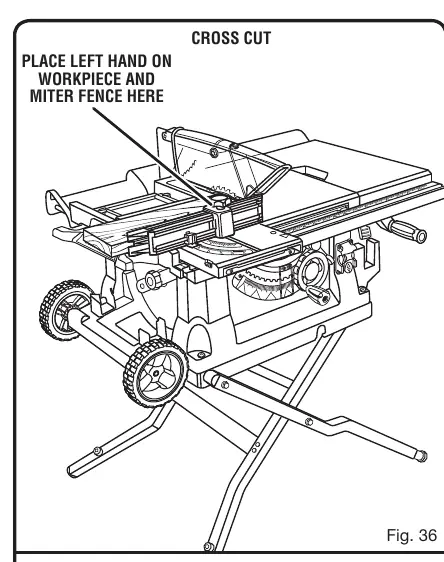

- Abbildung 36: Vorbereitung für einen Querschnitt.
Modellkompatibilität
- Nur für Holz und Holzwerkstoffe geeignet.
- Nicht für die Verwendung mit verstellbaren Dado-Sägeblättern geeignet.
- Verwenden Sie nur Sägeblätter, die für die Drehzahl der Säge zugelassen sind.
