Bedienungsanleitung für Craftsman 137.218070 10-Zoll-Tischkreissäge

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Craftsman 137.218070 10-Zoll-Tischkreissäge. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Die Säge ist ausschließlich für den Einsatz mit Holz und holzähnlichen Materialien konzipiert. Verwenden Sie niemals Metall oder Mauerwerk.

Montage und Installation

Die Säge muss vor dem Betrieb sicher auf dem mitgelieferten Untergestell oder einer stabilen Werkbank montiert werden. Achten Sie darauf, dass das Untergestell nicht wackelt und alle Schrauben fest angezogen sind. Wenn die Säge auf einer Werkbank montiert wird, muss ein Loch für den Sägemehlabzug vorhanden sein.

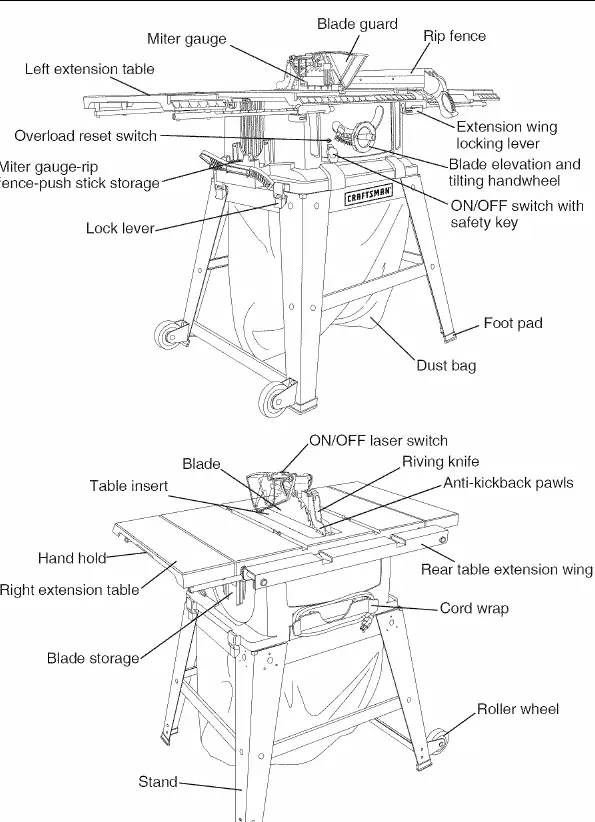

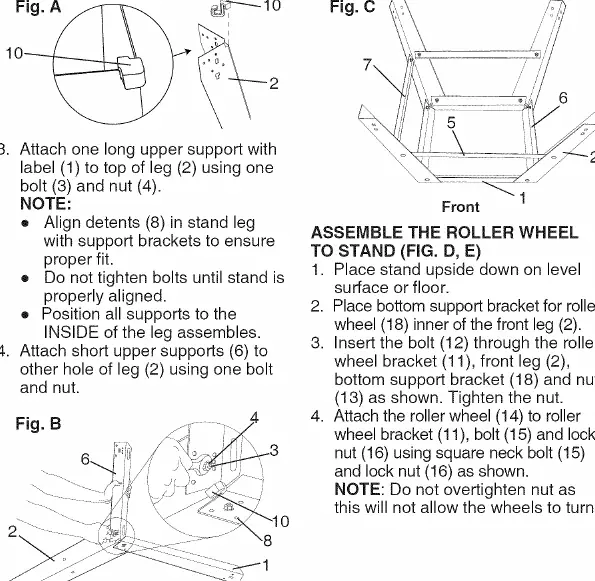

• Untergestell: Montieren Sie die Beine, Stützen und Rollen gemäß den Abbildungen A bis E.
• Säge auf Untergestell: Verwenden Sie die Hebelverschlüsse zur schnellen Montage. Stellen Sie sicher, dass alle vier Hebel verriegelt sind.
• Sägeblatt: Installieren Sie das Sägeblatt so, dass die Zähne in Richtung der Vorderseite der Säge zeigen.
• Staubbeutel: Befestigen Sie den Staubbeutel an den Haken an der Innenseite der Beine.

Einstellungen

Für präzise Schnitte sind regelmäßige Überprüfungen und Einstellungen erforderlich:

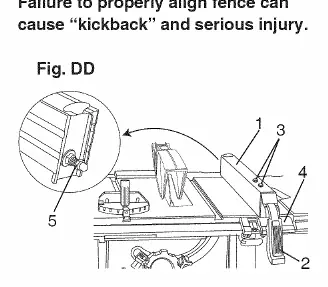

• Parallelanschlag: Muss parallel zum Sägeblatt und zur Gehrungsnut ausgerichtet sein.
• Gehrungslehre: Kann für Winkelschnitte eingestellt und arretiert werden.
• Sägeblatt-Winkel: Die Säge verfügt über positive Anschläge für 90° und 45°. Diese können bei Bedarf feinjustiert werden.
• Spaltkeil: Muss korrekt zum Sägeblatt ausgerichtet sein, um Rückschläge zu vermeiden.
• Laserlinie: Die Laserführung kann justiert werden, um den Schnittpfad anzuzeigen.

Bedienung

Die Säge bietet verschiedene Schnittarten:

• Auftrennen (Ripping): Verwenden Sie immer den Parallelanschlag und einen Schiebestock, wenn der Abstand zwischen Sägeblatt und Anschlag gering ist.
• Querschnitte (Crosscutting): Verwenden Sie die Gehrungslehre.
• Dado-Schnitte: Nur stapelbare Dado-Sägeblätter (max. 1/2 Zoll Breite) verwenden. Entfernen Sie für Dado-Schnitte den Spaltkeil und die Schutzvorrichtung.

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer der Säge:

• Reinigung: Entfernen Sie regelmäßig Sägemehl aus dem Gehäuse und vom Motor.
• Schmierung: Schmieren Sie Zahnräder und Gewindestangen mit Graphit oder Silikon.
• Kohlebürsten: Überprüfen Sie die Kohlebürsten nach ca. 50 Betriebsstunden. Ersetzen Sie diese, wenn sie weniger als 1/4 Zoll lang sind.
• Tischplatte: Polieren Sie den Tisch mit Autowachs, um die Reibung zu verringern.
