Bedienungsanleitung für Craftsman 10-Zoll-Bandsäge 113.244513

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Craftsman 10-Zoll-Bandsäge (Modell 113.244513). Das Gerät ist ausschließlich für das Schneiden von Holz, holzähnlichen Produkten und Kunststoff konzipiert. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Das Gerät darf nicht für Innenschnitte verwendet werden.

Montage und Installation

Die Bandsäge sollte für einen stabilen Betrieb fest auf einer Werkbank montiert werden.

• Montage auf der Werkbank: Bohren Sie Löcher gemäß den Abmessungen in der Anleitung und befestigen Sie die Säge mit 5/16-Zoll-Maschinenschrauben, Unterlegscheiben und Muttern.
• Montagebrett: Alternativ kann die Säge auf einem mindestens 18 x 24 Zoll großen Sperrholz- oder Spanplattenbrett (mind. 3/4 Zoll dick) montiert werden, das dann mit Schraubzwingen an der Werkbank befestigt wird.
• Tischmontage: Der Sägetisch wird mit den mitgelieferten Knöpfen und Unterlegscheiben am Rahmen befestigt.

Sägeblattwechsel und Spannung

Das Sägeblatt ist ein Verschleißteil und muss korrekt gewartet werden.

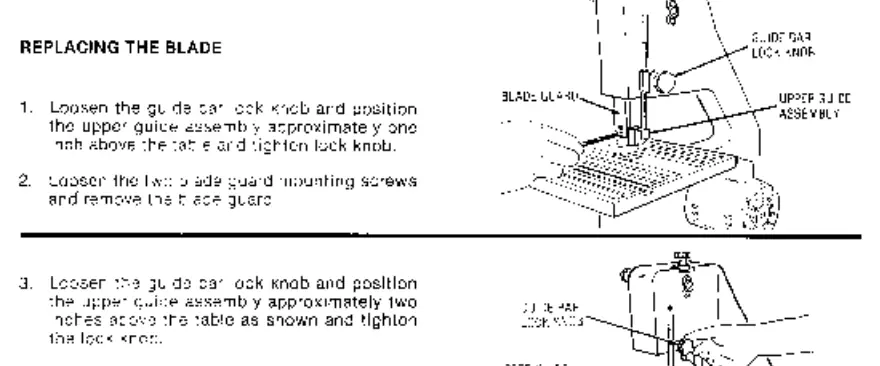

• Wechsel: Lösen Sie die Führungseinstellungen, entfernen Sie die Abdeckung und nehmen Sie das alte Blatt ab. Das neue Blatt muss so aufgelegt werden, dass die Zähne nach unten zum Tisch zeigen.
• Spannung: Die Bandsäge verfügt über eine selbstbegrenzende Spannvorrichtung. Drehen Sie den Spannknopf, bis er Kontakt mit der Unterlegscheibe hat. Drehen Sie nicht weiter, sobald Widerstand spürbar ist.

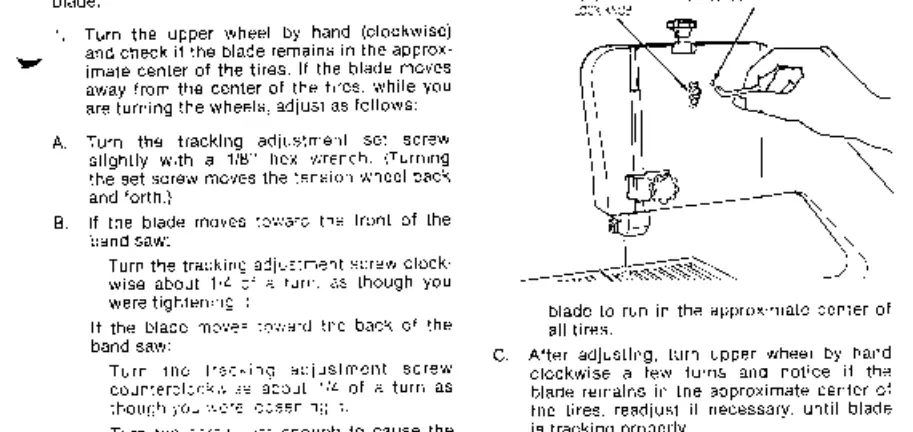

• Tracking: Das Sägeblatt muss mittig auf den Reifen laufen. Dies wird durch Drehen der oberen Rolle von Hand und Justieren der Tracking-Einstellschraube erreicht.

Einstellarbeiten

Für präzise Schnitte und eine lange Lebensdauer des Sägeblatts sind regelmäßige Einstellungen erforderlich:

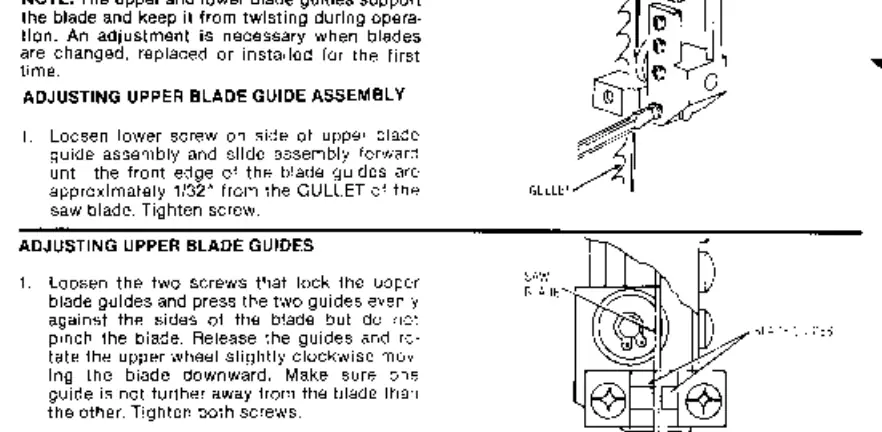

• Führungen: Die oberen und unteren Sägeblattführungen müssen so eingestellt werden, dass sie das Blatt stützen, ohne es zu klemmen.
• Drucklager: Das obere Drucklager sollte ca. 1/32 Zoll hinter dem Sägeblatt positioniert sein.
• Antriebsriemen: Die Spannung des Antriebsriemens ist ab Werk eingestellt. Bei Bedarf kann der Motor gelockert und verschoben werden, um die Spannung anzupassen.

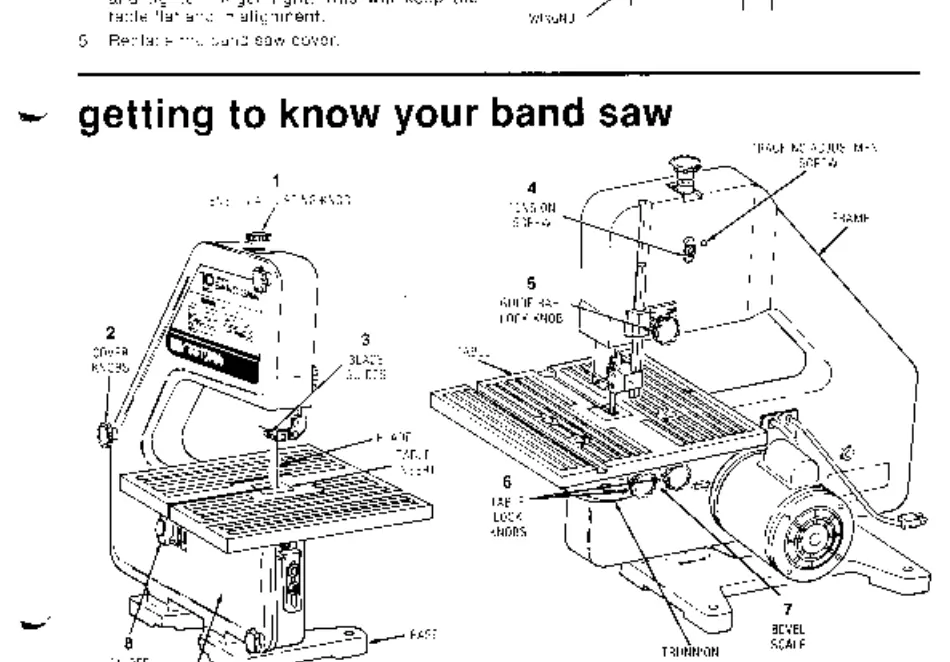

Bedienung der Bandsäge

Der Ein-/Ausschalter verfügt über eine Sicherheitsverriegelung. Zum Einschalten muss der gelbe Sicherheitsschlüssel eingesteckt und der Schalter herausgezogen werden. Zum Ausschalten wird der Hebel hineingedrückt. Der Schlüssel sollte bei Nichtgebrauch abgezogen und sicher aufbewahrt werden, um eine unbefugte Nutzung zu verhindern.

Wartung und Pflege

• Reinigung: Entfernen Sie regelmäßig Sägemehl aus dem Inneren der Säge.
• Schmierung: Alle Kugellager sind dauergeschmiert und benötigen keine weitere Wartung.
• Reifen: Reinigen Sie die Reifen von Harz und Sägemehl mit einer steifen Bürste.
• Tisch: Tragen Sie eine dünne Schicht Autowachs auf den Tisch auf, damit das Werkstück leichter gleitet.

Fehlerbehebung

Bei Problemen wie unruhigem Lauf, übermäßiger Vibration oder schlechter Schnittqualität sollten Sie zunächst die Sägeblattspannung, die Führungseinstellungen und den Zustand des Sägeblatts überprüfen. Bei Motorproblemen wenden Sie sich bitte an den Sears-Kundendienst.
