Bedienungsanleitung für Craftsman 10-Zoll-Kapp- und Gehrungssäge 315.212330

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Craftsman 10-Zoll-Kapp- und Gehrungssäge (Modell 315.212330). Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsregeln zu lesen und zu verstehen. Die Säge ist für das Schneiden von Holz und Kunststoff konzipiert. Achten Sie besonders auf die korrekte Montage, die Ausrichtung des Sägeblatts und die Verwendung der Sicherheitsvorrichtungen.

Produktbeschreibung

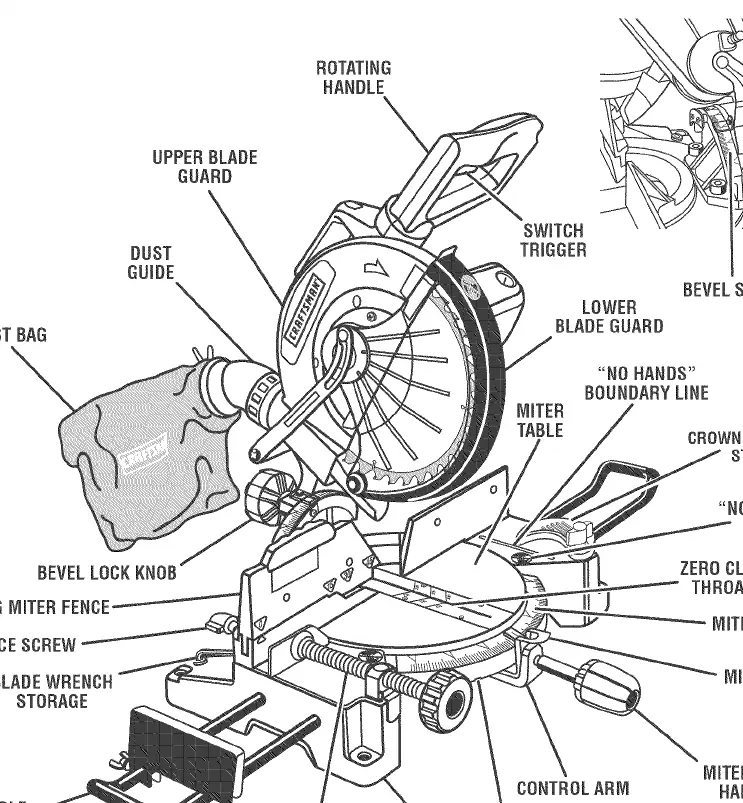

Die Säge verfügt über einen leistungsstarken 15-Ampere-Motor, ein 10-Zoll-Sägeblatt, einen Laser-Führungsschalter, eine elektrische Bremse und eine verstellbare Gehrungstabelle mit positiven Stopps. Das Gerät ist doppelt isoliert.

Montage

• Auspacken: Heben Sie die Säge vorsichtig am Tragegriff und an der Basis aus dem Karton.
• Montage auf der Werkbank: Die Säge muss sicher auf einer stabilen Oberfläche montiert werden. Nutzen Sie die vier Befestigungslöcher in der Basis.
• Zubehör: Installieren Sie den Staubbeutel, die Tischverlängerungen und den Werkstückhalter gemäß den Abbildungen.

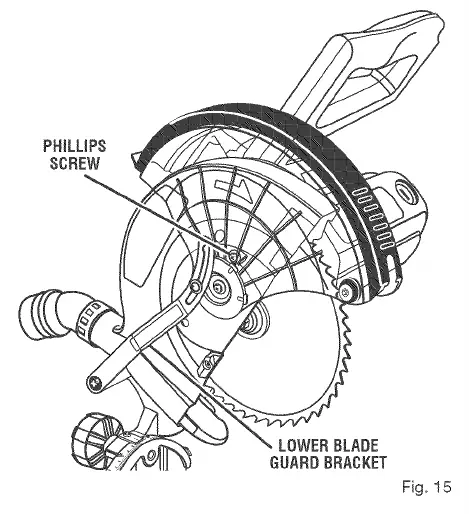

• Sägeblattwechsel: Trennen Sie das Gerät vom Stromnetz. Lösen Sie die Schraube der Sägeblattabdeckung, heben Sie den unteren Blattschutz an, arretieren Sie die Spindel mit dem Spindelarretierungsknopf und lösen Sie die Blattschraube (Linksgewinde).
• Laser-Führung: Die Laser-Führung wird anstelle der äußeren Unterlegscheibe montiert.

Bedienung

• Gehrungsschnitte: Lösen Sie den Gehrungsgriff, drehen Sie den Tisch auf den gewünschten Winkel und ziehen Sie den Griff fest.
• Neigungsschnitte (Bevel): Lösen Sie den Neigungsfeststellknopf, neigen Sie den Sägearm auf den gewünschten Winkel (0 bis 45 Grad) und ziehen Sie den Knopf fest.
• Verbundschnitte: Kombination aus Gehrungs- und Neigungsschnitt.

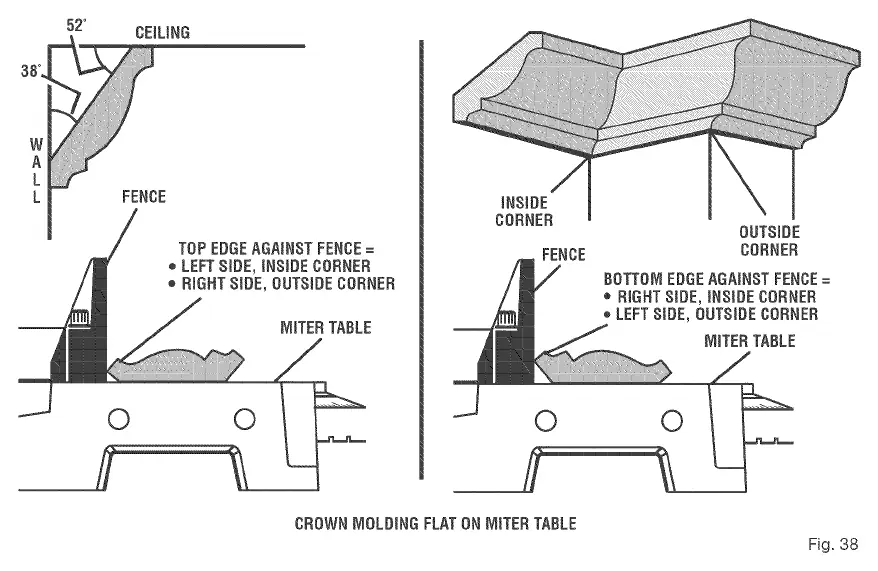

• Zierleisten (Crown Molding): Die Anleitung bietet spezifische Tabellen für die Einstellungen bei der Verwendung von Zierleisten.

Wartung

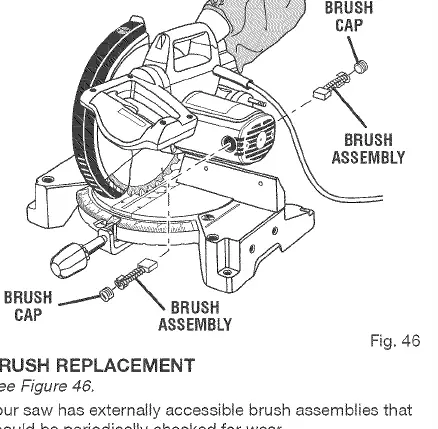

• Kohlebürsten: Die Bürsten sind extern zugänglich und sollten regelmäßig auf Verschleiß geprüft werden. Ersetzen Sie beide Bürsten, wenn die Kohlenlänge weniger als 1/4 Zoll beträgt.
• Tiefenanschlag: Kann angepasst werden, um die Schnitttiefe zu begrenzen, insbesondere wenn das Sägeblatt nachgeschärft wurde.
• Batteriewechsel: Für die Laser-Führung werden drei Knopfzellen (Typ 357) benötigt.

Sicherheit

Tragen Sie immer eine Schutzbrille mit Seitenschutz. Halten Sie Hände vom Schnittbereich fern. Betreiben Sie die Säge niemals freihändig. Stellen Sie sicher, dass das Werkstück fest gegen den Anschlag gedrückt wird.
