Bedienungsanleitung für Craftsman 10-Inch Radial Saw Guard Kit

Wichtige Informationen aus der Anleitung

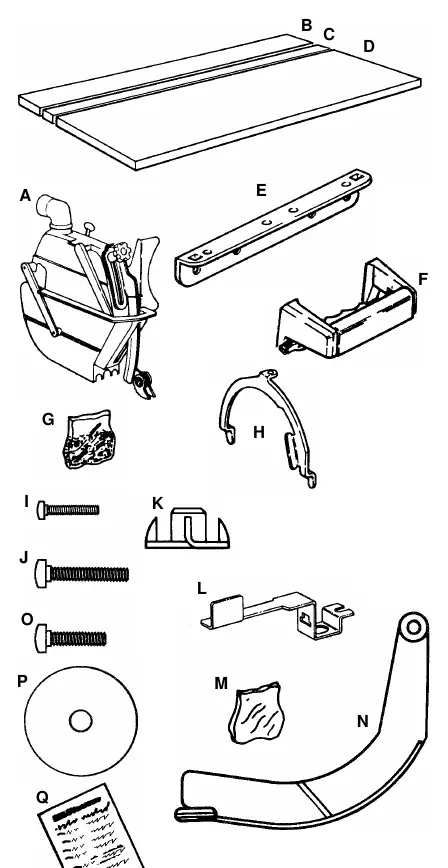

Dieses Dokument ist eine Ergänzung zur ursprünglichen Bedienungsanleitung Ihrer Radialarmkreissäge. Es beschreibt die Montage und Verwendung des 10-Inch Radial Saw Guard Kits (Modelle 509398 und 509399). Vor Beginn der Montage müssen alle Teile überprüft werden. Bei fehlenden Teilen wenden Sie sich bitte an den Emerson Tool Co. Kundendienst unter 1-800-325-1184.

Sicherheitshinweise

Die Arbeit mit einer Radialarmkreissäge birgt erhebliche Gefahren. Beachten Sie unbedingt folgende Punkte:

• Hauptgefahren: Schnittverletzungen, Augenverletzungen durch umherfliegende Teile, Stromschläge und Verbrennungen.
• Rückschlaggefahr: Kann durch Einklemmen des Sägeblatts, falsche Zuführung oder unsachgemäße Verwendung der Schutzvorrichtungen entstehen.
• Schutzausrüstung: Tragen Sie immer eine Schutzbrille (ANSI Z87.1), Gehörschutz und eine Staubmaske. Tragen Sie keine Handschuhe, Krawatten oder lose Kleidung.
• Arbeitsbereich: Halten Sie Kinder und Besucher fern. Arbeiten Sie nur in trockenen Bereichen.

Montage

Die Montage erfordert Sorgfalt, um die Sicherheit zu gewährleisten. Trennen Sie die Säge während der Montage immer vom Stromnetz.

Vorbereitung und Tischmontage

• Entfernen Sie das alte Sägeblatt und die alte Schutzvorrichtung.
• Entfernen Sie die ursprünglichen Tischplatten und Halterungen.

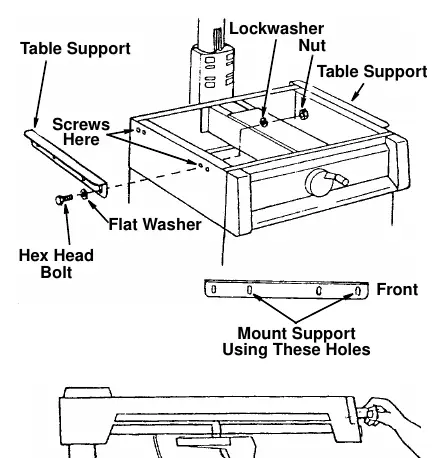

• Bringen Sie die neuen Tischstützen an und richten Sie diese aus, um sicherzustellen, dass der Tisch parallel zum Radialarm verläuft.

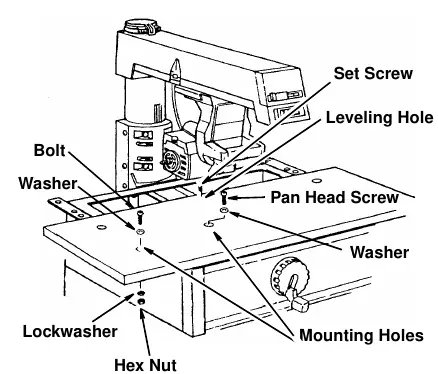

• Installieren Sie die neue Fronttischplatte. Bei 44-Zoll-Modellen sind zusätzliche Bohrungen im Metallgestell erforderlich.

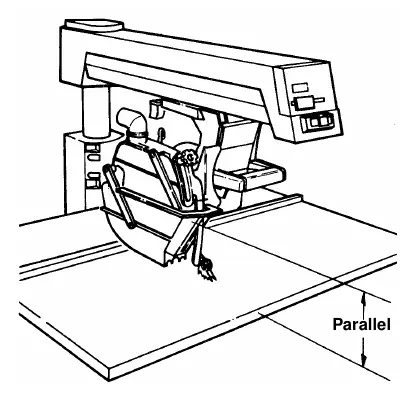

Installation der Schutzvorrichtung

• Installieren Sie den Guard-Adapter am Motorgehäuse.
• Montieren Sie die Schutzvorrichtung (Guard) und stellen Sie sicher, dass die Kerbe in der Schutzvorrichtung fest in der Lasche am Motoradapter sitzt.
• Überprüfen Sie den Auslösemechanismus (Squeeze Trigger), damit sich die Schutzvorrichtung beim Querschneiden korrekt anhebt.

Bedienung

Querschneiden (Crosscutting)

Beim Querschneiden wird das Werkstück gegen den Anschlag gehalten und das Sägeblatt durch das Werkstück gezogen. Erstellen Sie für jeden Schnittpfad einen Kerf (Schnittfuge) im Tisch.

Längsschneiden (Ripping)

Beim Längsschneiden wird das Werkstück in das Sägeblatt geführt. Verwenden Sie immer die Schutzvorrichtung, den Spaltkeil (Riving Knife) und die Sperrklinken (Pawls). Führen Sie das Werkstück immer gegen die Drehrichtung des Sägeblatts zu.

Wartung

• Sperrklinken: Stellen Sie sicher, dass die Zähne der Sperrklinken scharf sind. Ersetzen Sie diese bei Abnutzung.
• Schmierung: Reinigen Sie regelmäßig Sägemehl vom Schlitz und Schieber der Schutzvorrichtung. Schmieren Sie diese Teile sowie den Bereich zwischen Auslöser und Zugverbindung mit einer kleinen Menge leichtem Fett.
