Bedienungsanleitung für den Garagentoröffner Craftsman 139.53975SRT1
Schnelle Anleitung und Installationshilfe für den Craftsman 139.53975SRT1 Garagentoröffner. Erfahren Sie, wie Sie das Gerät montieren, die Sensoren ausrichten und die Fernbedienungen programmieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungsanweisungen für den Craftsman Garagentoröffner. Vor der Installation müssen alle Schlösser deaktiviert und Seile entfernt werden. Stellen Sie sicher, dass das Garagentor ausbalanciert ist und nicht klemmt. Der Betrieb ist nur bei 120V, 60Hz zulässig.
Vorbereitung und Montage

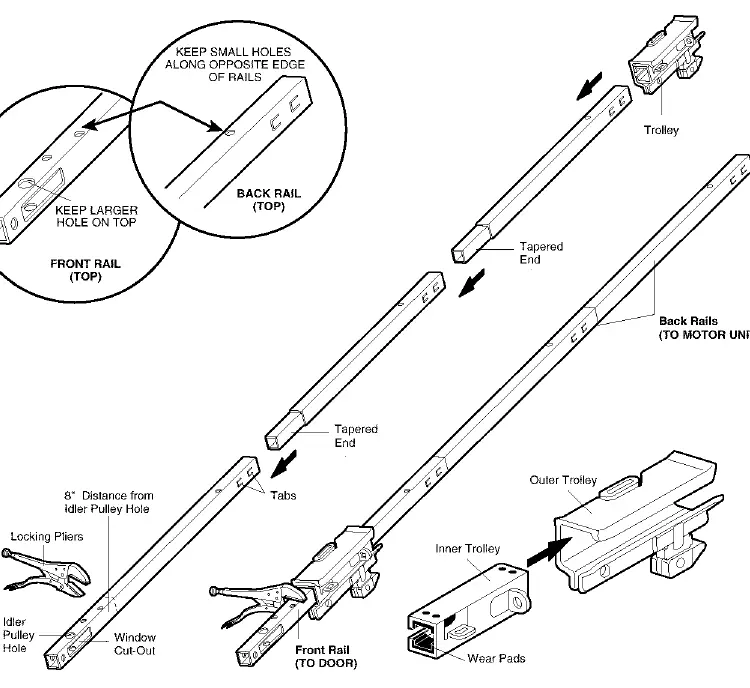

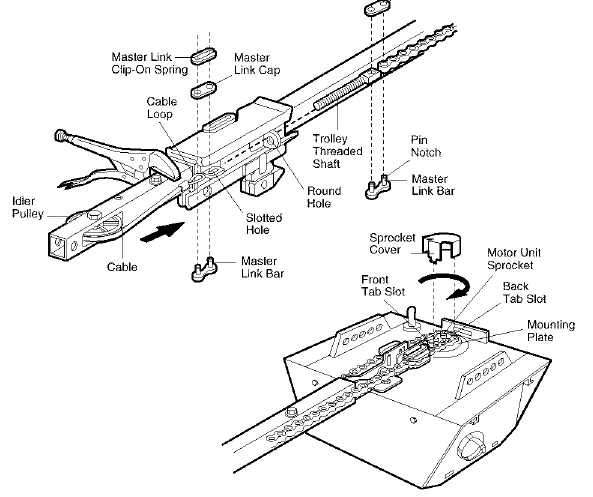

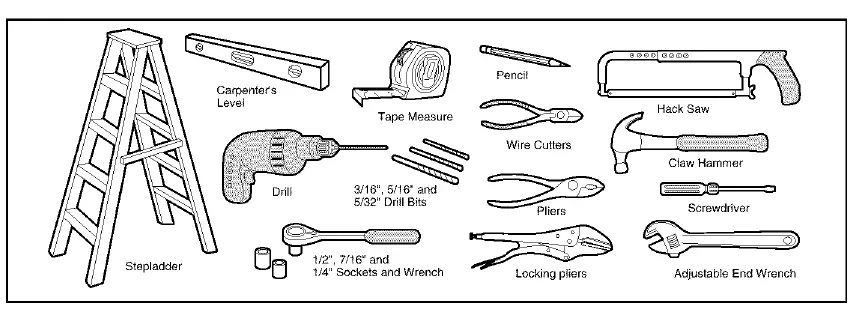

Prüfen Sie vor Beginn, ob das Tor leichtgängig ist. Die Montage umfasst den Zusammenbau der Schiene, die Installation des Laufwagens (Trolley) und die Befestigung der Kette. Achten Sie darauf, dass die Kette nicht verdreht ist und die Kettenspannung korrekt eingestellt wird.
Installation

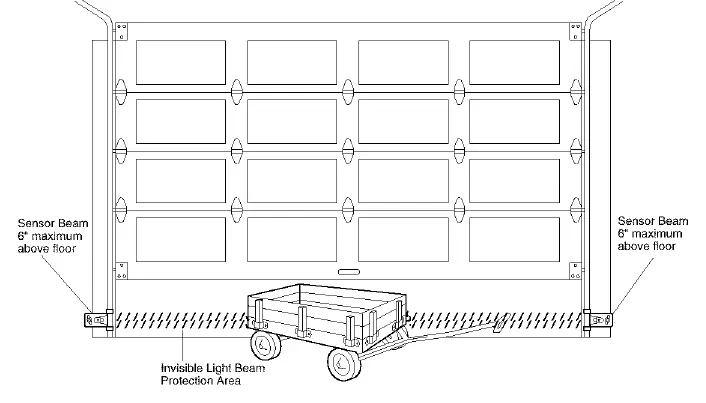

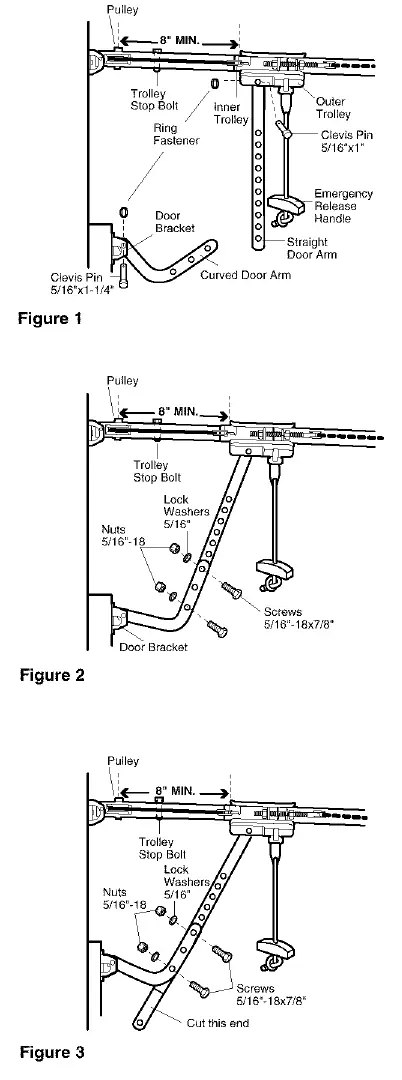

Die Installation erfordert die Montage der Kopfhalterung (Header Bracket) an einer stabilen Struktur über dem Tor. Der Motor muss sicher an der Decke befestigt werden. Die Sicherheits-Sensoren müssen sich gegenüberstehen und dürfen nicht höher als 6 Zoll (ca. 15 cm) über dem Boden montiert werden. Die Verkabelung der Sensoren und der Wandsteuerung muss gemäß den Schaltplänen erfolgen.
Einstellung und Betrieb
Nach der Montage müssen die Endpunkte (Travel Limits) und die Kraftbegrenzung (Force Adjustment) eingestellt werden. Das Sicherheitssystem muss monatlich getestet werden: Das Tor muss bei Kontakt mit einem 1-Zoll-Hindernis (oder einem flach liegenden 2x4-Holz) umkehren.
Programmierung
Fernbedienungen und Keyless-Entry-Systeme können über die "Learn"-Taste am Motor oder über die Premium-Wandkonsole programmiert werden. Alle alten Codes können durch langes Drücken der "Learn"-Taste gelöscht werden.
Wartung
Überprüfen Sie monatlich die Funktion des Sicherheitssystems. Schmieren Sie einmal jährlich die Rollen, Lager und Scharniere des Tors. Die Kettenspannung sollte zweimal jährlich geprüft werden.
Praktische Hilfe
Typische Probleme
Tür öffnet nicht vollständig
Erhöhen Sie die Kraftbegrenzung oder passen Sie die Endpunkte (Travel Limits) an.
Tür kehrt um, ohne dass ein Hindernis vorhanden ist
Überprüfen Sie die Ausrichtung der Sicherheits-Sensoren oder passen Sie die Kraftbegrenzung an.
Lichter blinken
Die Sicherheits-Sensoren sind blockiert, nicht installiert oder falsch ausgerichtet.
Motor brummt kurz, läuft aber nicht
Prüfen Sie, ob das Tor verriegelt ist oder die Federn gebrochen sind.
Vor der Verwendung
- Schlösser am Garagentor deaktivieren.
- Alle Seile vom Garagentor entfernen.
- Sicherstellen, dass das Tor ausbalanciert ist und nicht klemmt.
- Spannungsversorgung (120V, 60Hz) prüfen.
- Sicherheits-Sensoren korrekt ausrichten.
Technische Daten in der Praxis
- 6 Zoll (15 cm)
- Maximale Montagehöhe der Sicherheits-Sensoren über dem Boden.
Abbildungen und Diagramme
- Verkabelung der Wandsteuerung: Weißes Kabel an Anschluss 2, Weiß/Rotes Kabel an Anschluss 1.
- Verkabelung der Sensoren: Weißes Kabel an Anschluss 2, Weiß/Schwarzes Kabel an Anschluss 3.
- Sicherheits-Sensoren: Sender (orangefarbene LED) und Empfänger (grüne LED) müssen sich gegenüberstehen.
Modellkompatibilität
- Nur für den privaten Gebrauch in Wohngebäuden.
- Nicht für Tore ohne Zugangstür geeignet, sofern kein Notentriegelungsschloss installiert ist.
- Bei Toren über 7 Fuß Höhe sind Schienenverlängerungen erforderlich.
