Bedienungsanleitung für Garagentoröffner Craftsman 139.53965SRT

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die vollständige Installations- und Bedienungsanleitung für den Craftsman 139.53965SRT Garagentoröffner. Vor der Installation ist es zwingend erforderlich, das Garagentor auf korrekte Balance zu prüfen. Ein nicht korrekt ausbalanciertes Tor kann dazu führen, dass das Sicherheitssystem nicht ordnungsgemäß funktioniert. Der Betrieb ist ausschließlich für den privaten Gebrauch bei 120V, 60 Hz vorgesehen.

Vorbereitung und Montage

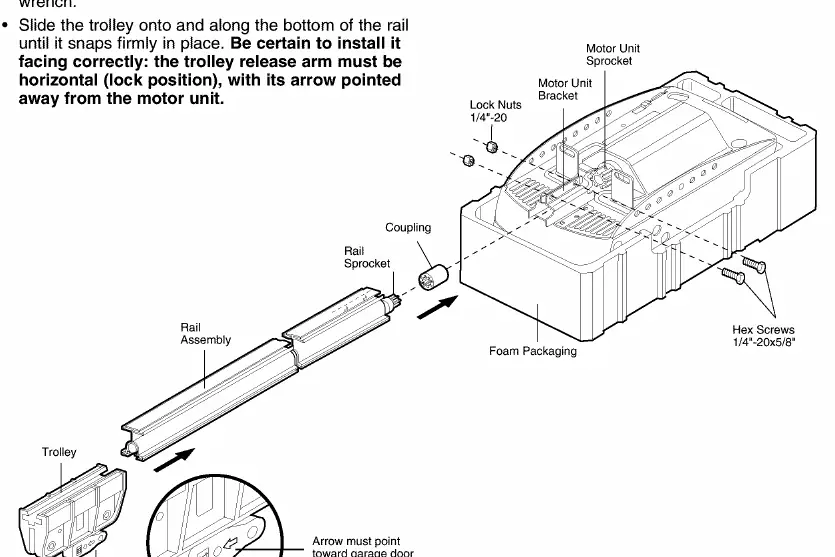

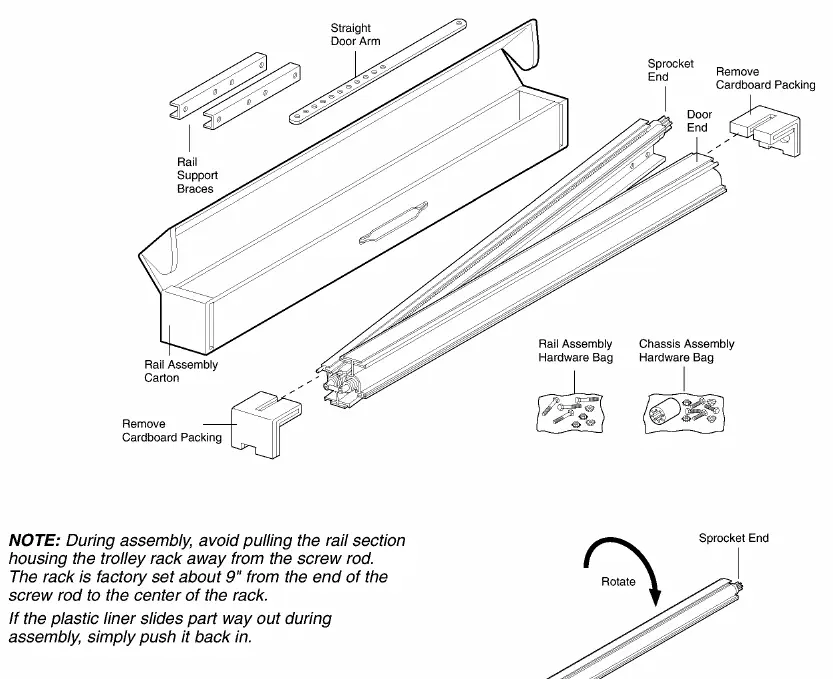

Bevor Sie beginnen, entfernen Sie alle Seile und deaktivieren Sie alle Schlösser am Garagentor. Die Montage umfasst den Zusammenbau der Schiene, die Befestigung am Motorkopf und die Installation des Laufwagens. Achten Sie darauf, dass der Pfeil am Laufwagen in Richtung des Garagentors zeigt.

Installation

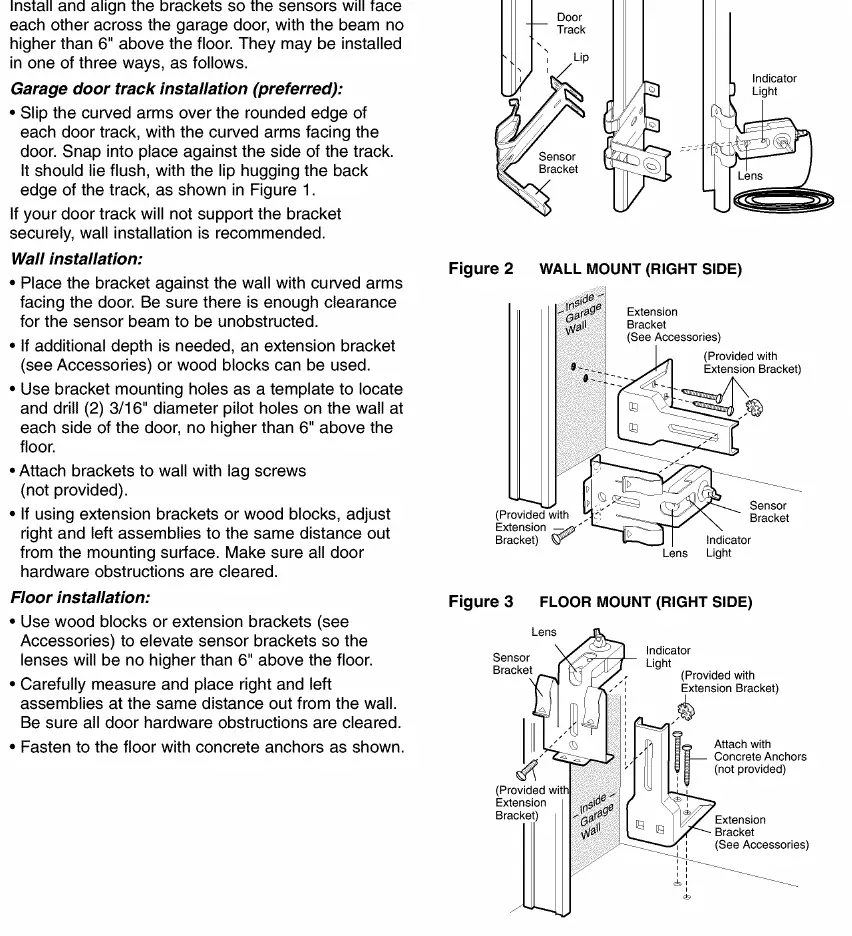

Die Installation erfordert die Montage der Kopfhalterung (Header Bracket) an einer stabilen Struktur über dem Tor. Die Sicherheitssensoren müssen an beiden Seiten des Tors, maximal 15 cm (6 Zoll) über dem Boden, installiert und korrekt ausgerichtet werden. Die Verkabelung erfolgt über die Schiene zum Motorkopf. Die Wandsteuerung sollte in einer Höhe von mindestens 1,5 Metern (5 Fuß) außerhalb der Reichweite von Kindern montiert werden.

Einstellung und Betrieb

Nach der Installation müssen die Endschalter (Travel Limits) und die Kraftbegrenzung (Force) eingestellt werden. Dies geschieht über die Einstellschrauben am Motorkopf. Ein kompletter Testlauf ist nach jeder Anpassung erforderlich. Das Sicherheitssystem muss monatlich getestet werden, indem das Tor auf ein 2,5 cm (1 Zoll) hohes Hindernis (oder ein flach liegendes 2x4 Holzstück) trifft und automatisch umkehrt.

Programmierung

Der Garagentoröffner ist werkseitig für die mitgelieferten Fernbedienungen programmiert. Zusätzliche Fernbedienungen oder ein schlüsselloses Zugangssystem (Keyless Entry) können über die "Learn"-Taste am Motorkopf oder über die Premium-Wandkonsole programmiert werden.

Wartung und Fehlerbehebung

Ölen Sie einmal jährlich die Rollen, Lager und Scharniere des Tors. Schmieren Sie nicht die Schienen. Bei Problemen wie "Tor öffnet nicht vollständig" oder "Tor schließt nicht" prüfen Sie zuerst die Ausrichtung der Sicherheitssensoren und die Kraftbegrenzung. Bei Stromausfall kann das Tor manuell über den Notentriegelungsgriff bedient werden.
