Bedienungsanleitung für Craftsman 139.53960SRT Garagentoröffner

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Craftsman Garagentoröffner. Vor der Installation muss das Garagentor auf korrekte Balance geprüft werden. Ein nicht korrekt ausbalanciertes Tor kann zu schweren Verletzungen führen. Stellen Sie sicher, dass alle Schlösser deaktiviert und Seile entfernt wurden. Der Öffner ist nur für den privaten Gebrauch bestimmt und erfordert einen 120V, 60Hz Stromanschluss.

Montage

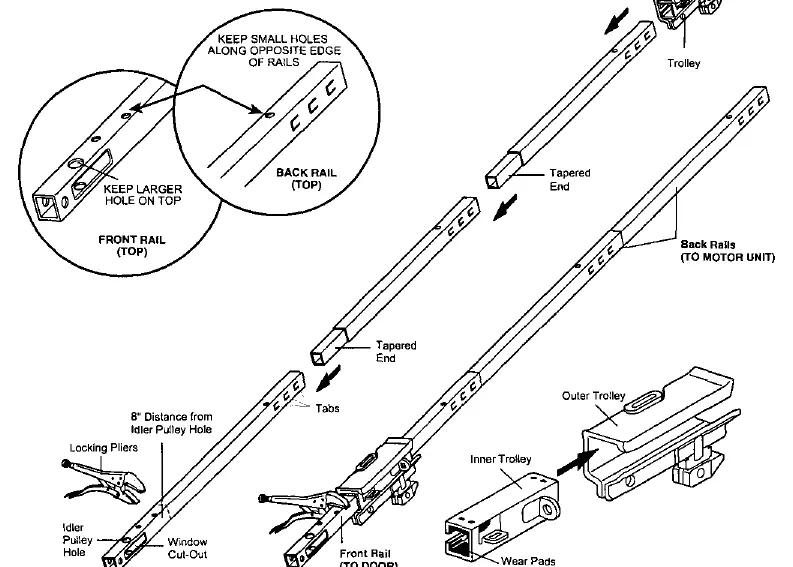

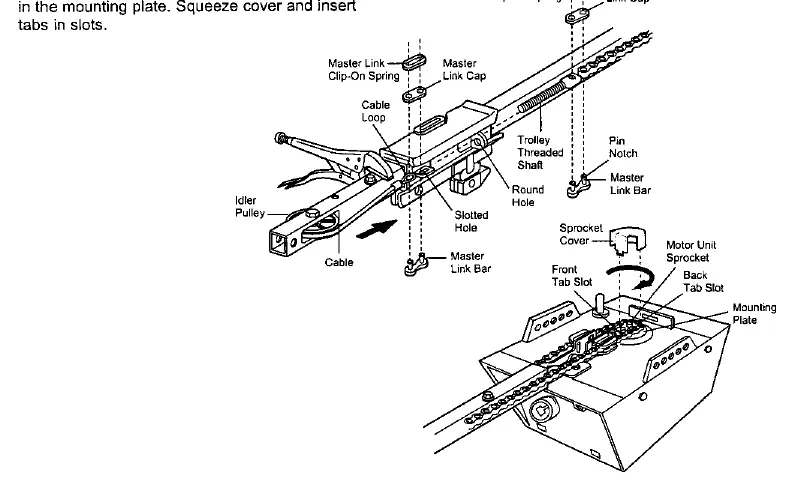

Die Montage umfasst den Zusammenbau der Schiene, die Installation des Laufwagens (Trolley) und die Befestigung der Kette/des Kabels. Achten Sie darauf, die Schienenteile korrekt auszurichten und die Kette nicht zu verdrehen. Die Kette sollte in der Mitte der Schiene etwa 1,25 cm (1/2 Zoll) über der Schienenbasis hängen.

Installation

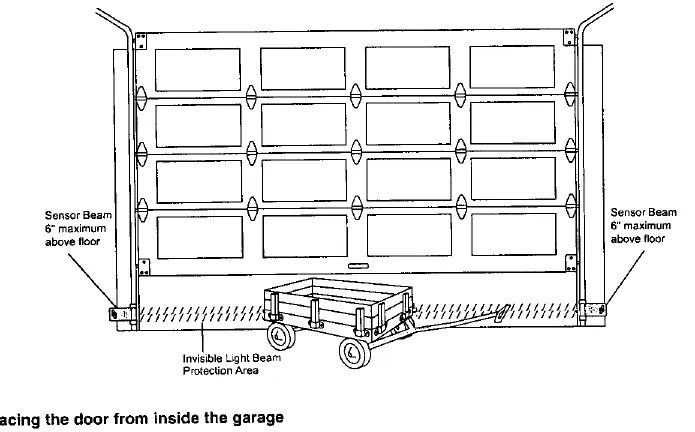

Die Installation erfordert die Montage der Kopfhalterung (Header Bracket) an einer stabilen Struktur über dem Tor. Der Öffner wird dann an der Decke aufgehängt. Die Sicherheits-Sensoren müssen korrekt ausgerichtet werden, damit der Lichtstrahl nicht höher als 15 cm (6 Zoll) über dem Boden verläuft. Die Sensoren sind entscheidend für die Sicherheits-Reversierfunktion.

Einstellung

Nach der Installation müssen die Endschalter (Travel Limits) und die Kraftbegrenzung (Force Adjustment) eingestellt werden. Die Endschalter bestimmen, wo das Tor stoppt. Die Kraftbegrenzung stellt sicher, dass das Tor bei einem Hindernis umkehrt. Führen Sie nach jeder Einstellung den Sicherheits-Reversiertest durch, bei dem das Tor bei Kontakt mit einem 2,5 cm (1 Zoll) hohen Objekt (oder einem flach liegenden 2x4 Holzstück) umkehren muss.

Betrieb und Programmierung

Der Öffner kann über die Fernbedienung, den Wandtaster oder ein optionales Keyless-Entry-System bedient werden. Um zusätzliche Fernbedienungen zu programmieren, verwenden Sie die "Learn"-Taste am Motor. Die Anleitung beschreibt auch, wie Sie das Tor manuell entriegeln können, falls der Strom ausfällt.

Wartung und Fehlerbehebung

Überprüfen Sie monatlich die Sicherheits-Reversierfunktion. Schmieren Sie einmal jährlich die Rollen, Lager und Scharniere des Tores. Bei Problemen wie "Tor öffnet nicht vollständig" oder "Tor kehrt ohne Grund um", prüfen Sie zuerst die Sensorausrichtung und die Kraftbegrenzung.
