Bedienungsanleitung für Craftsman Garagentorantrieb 139.53964SRT

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Craftsman Garagentorantrieb 139.53964SRT. Lesen Sie alle Sicherheitsregeln, bevor Sie das Produkt in Betrieb nehmen. Der Antrieb ist ausschließlich für den privaten Gebrauch in Wohngebäuden bestimmt. Stellen Sie sicher, dass das Garagentor vor der Installation ordnungsgemäß ausbalanciert ist und keine Schlösser oder Seile das Tor blockieren.

Vorbereitung des Garagentors

Bevor Sie beginnen, deaktivieren Sie alle Schlösser und entfernen Sie alle Seile, die mit dem Garagentor verbunden sind. Führen Sie einen Test durch: Heben Sie das Tor etwa zur Hälfte an und lassen Sie es los. Wenn es ausbalanciert ist, sollte es in dieser Position bleiben, vollständig von den Federn gestützt. Wenn das Tor klemmt oder nicht ausbalanciert ist, rufen Sie einen Fachmann für Torsysteme.

Montage des Antriebs

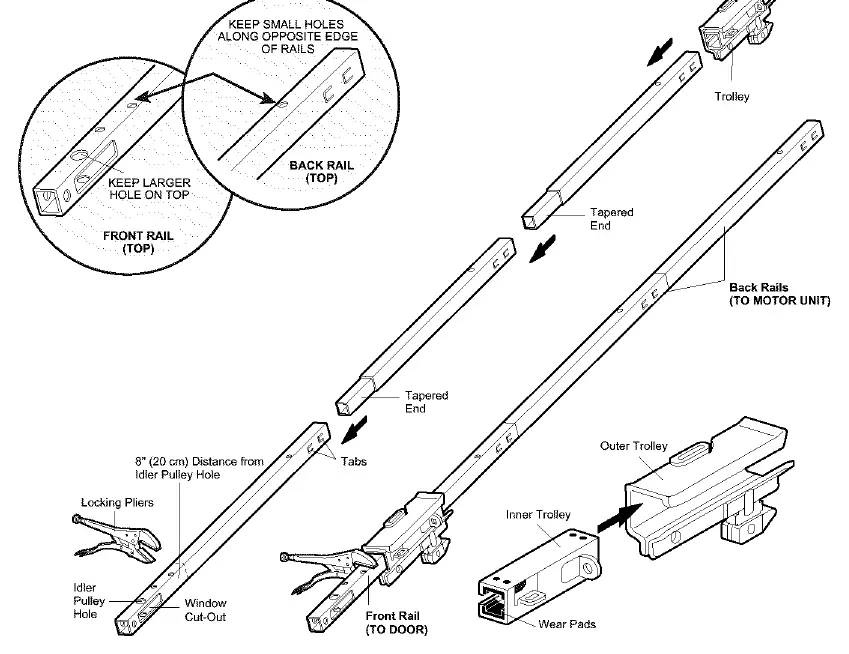

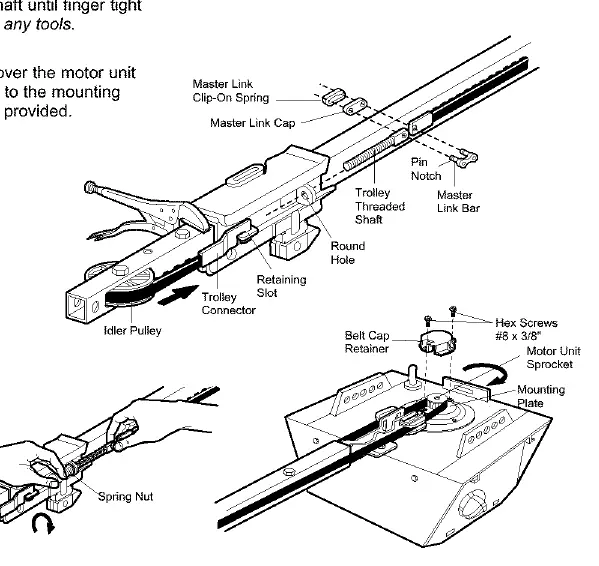

Die Montage umfasst den Zusammenbau der Schiene, die Installation des Laufwagens (Trolley) und die Befestigung des Antriebskopfes. Achten Sie darauf, die Schienenabschnitte korrekt auszurichten und die Riemenspannung gemäß den Anweisungen einzustellen. Verwenden Sie nur die mitgelieferten Schrauben und Befestigungselemente.

Installation

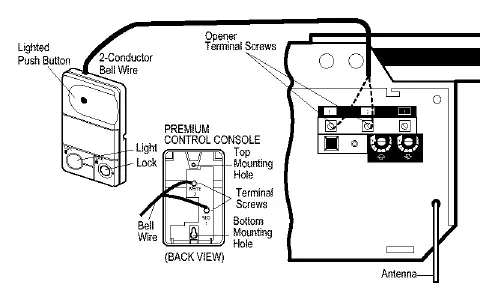

Die Installation erfordert die Montage der Kopfhalterung (Header Bracket) an der Wand oder Decke über dem Tor. Der Antrieb muss sicher an den strukturellen Stützen der Garage befestigt werden. Installieren Sie die Wandsteuerung in Sichtweite des Tors, jedoch außerhalb der Reichweite von Kindern (mindestens 1,52 m Höhe). Das Protector System (Sicherheits-Lichtschranke) muss installiert und korrekt ausgerichtet werden, damit der Antrieb das Tor schließen kann.

Programmierung

Der Antrieb ist ab Werk für die mitgelieferte Fernbedienung programmiert. Um zusätzliche Fernbedienungen oder ein Keyless-Entry-System hinzuzufügen, verwenden Sie die Learn-Taste am Antriebskopf oder die Premium-Wandkonsole. Befolgen Sie die spezifischen Schritte für die Programmierung von Fernbedienungen oder PIN-Codes.

Einstellung

Nach der Installation müssen die Endpunkte (Travel Limits) und die Kraftbegrenzung (Force Settings) eingestellt werden. Die Endpunkte bestimmen, wo das Tor beim Öffnen und Schließen stoppt. Die Kraftbegrenzung regelt, wie viel Kraft der Antrieb aufwendet. Testen Sie nach jeder Einstellung das Sicherheitssystem (Safety Reversal System), indem Sie sicherstellen, dass das Tor bei Kontakt mit einem 2,5 cm hohen Objekt auf dem Boden umkehrt.

Wartung

Überprüfen Sie monatlich die Funktion des Tors und des Sicherheitssystems. Ölen Sie einmal jährlich die Rollen, Lager und Scharniere des Tors. Schmieren Sie nicht die Laufschienen.

Fehlerbehebung

Wenn der Antrieb nicht funktioniert, prüfen Sie die Stromversorgung, die Verkabelung der Sensoren und die Batterien der Fernbedienung. Wenn das Tor beim Schließen umkehrt, ohne dass ein Hindernis vorhanden ist, überprüfen Sie die Ausrichtung der Sicherheits-Lichtschranken und die Kraft- bzw. Endpunkteinstellungen.
