Bedienungsanleitung für Garagentorantrieb Craftsman 139.53962SRT

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Craftsman Garagentorantrieb 139.53962SRT. Vor der Installation muss sichergestellt werden, dass das Garagentor korrekt ausbalanciert ist, leichtgängig läuft und alle Schlösser deaktiviert sind. Der Betrieb ist nur bei 120V 60Hz zulässig.

Montage des Antriebs

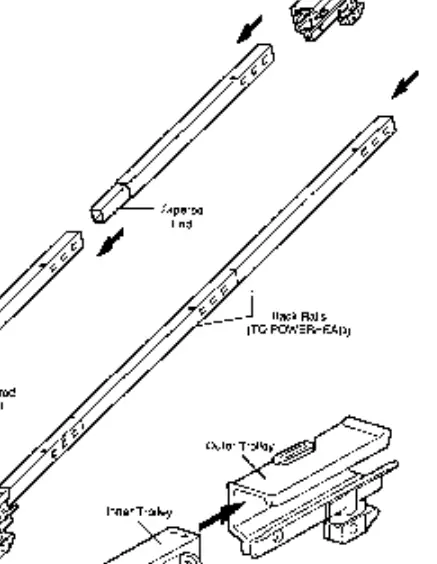

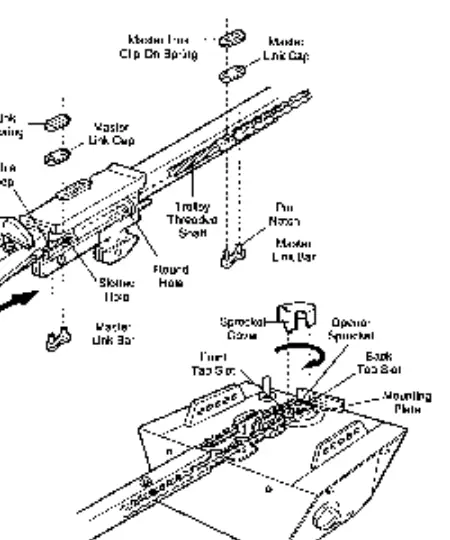

Die Montage umfasst den Zusammenbau der Schiene, die Installation des Laufwagens (Trolley) und die Montage der Kette/des Kabels. Achten Sie darauf, die Kette nicht zu verdrehen und die Kettenspannung gemäß den Anweisungen einzustellen, sodass sie etwa 1/2 Zoll über der Schienenbasis liegt.

Installation

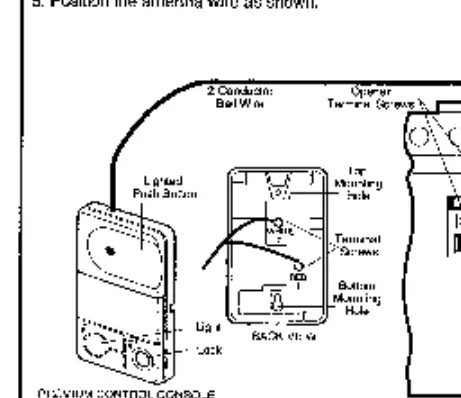

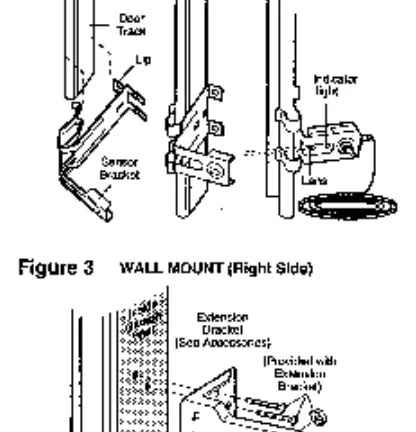

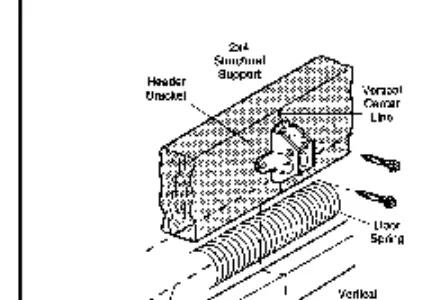

Die Installation erfordert die Montage des Kopfstücks (Header Bracket) an einer stabilen Struktur über dem Tor. Der Antrieb wird an der Decke befestigt. Die Wandsteuerung muss in einer Höhe von mindestens 5 Fuß (ca. 1,5 m) außerhalb der Reichweite von Kindern montiert werden. Die Sicherheits-Lichtschranken (Safety Reversing Sensors) müssen 4-6 Zoll über dem Boden installiert und korrekt ausgerichtet werden, damit der Antrieb sicher funktioniert.

Einstellung

Nach der mechanischen Installation müssen die Endpunkte (Travel Limits) und die Kraftbegrenzung (Force Adjustments) eingestellt werden. Dies geschieht über die Einstellschrauben am Antrieb. Führen Sie nach jeder Anpassung einen vollständigen Testzyklus durch. Der Sicherheits-Rücklauf-Test (Safety Reverse System) muss monatlich durchgeführt werden, um sicherzustellen, dass das Tor bei Kontakt mit einem 1-Zoll-Hindernis sofort umkehrt.

Betrieb und Wartung

Der Antrieb kann über Fernbedienungen, die Wandkonsole oder ein optionales Keyless-Entry-System bedient werden. Im Falle eines Stromausfalls kann das Tor manuell über das rote Notentriegelungsseil geöffnet werden. Führen Sie regelmäßig Wartungsarbeiten durch, wie das Prüfen der Kettenspannung und das Schmieren von Rollen und Scharnieren.

Fehlerbehebung

Bei Problemen wie "Tor öffnet nicht vollständig" oder "Tor kehrt ohne Grund um", prüfen Sie zuerst die Lichtschranken auf Ausrichtung und Hindernisse. Überprüfen Sie die Kraft- und Endpunkteinstellungen gemäß den Anweisungen in den Kapiteln zur Einstellung.
