Bedienungsanleitung für Garagentoröffner Craftsman 139.53930D

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die vollständigen Anweisungen für die Installation, den Betrieb und die Wartung des Craftsman 139.53930D Garagentoröffners. Vor der Installation muss sichergestellt werden, dass das Garagentor korrekt ausbalanciert ist und nicht klemmt. Deaktivieren Sie alle Schlösser und entfernen Sie alle Seile, die mit dem Tor verbunden sind. Der Betrieb ist nur bei 120V, 60Hz zulässig.

Montage des Garagentoröffners

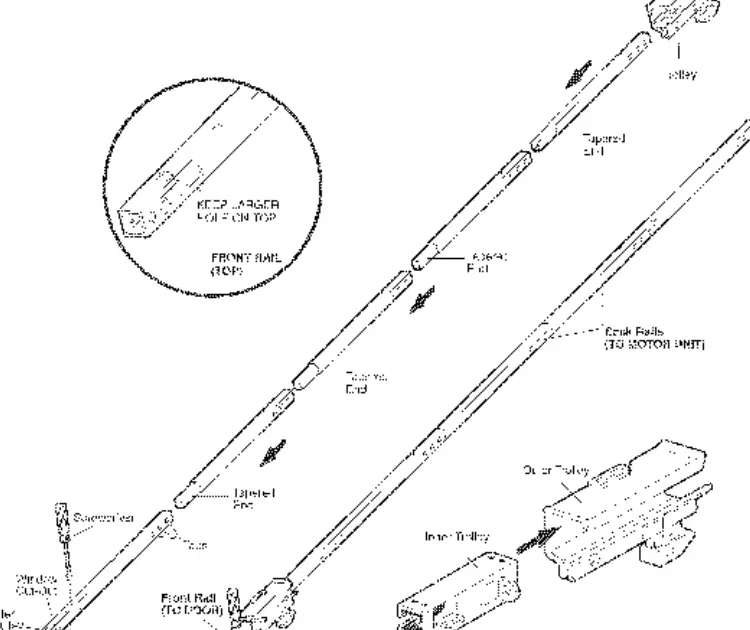

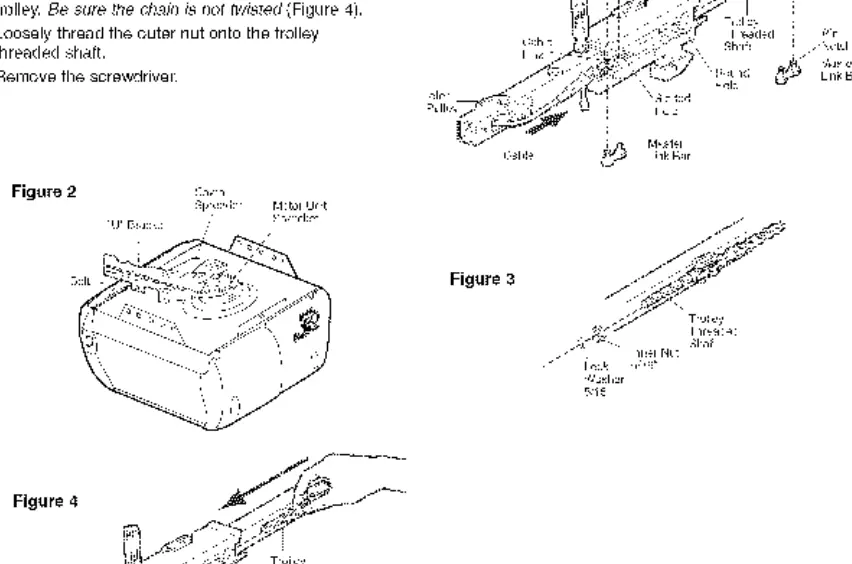

Die Montage umfasst den Zusammenbau der Schiene und die Installation des Laufwagens (Trolley). Achten Sie darauf, die Schienenabschnitte korrekt auszurichten und die Kunststoff-Verschleißpads im inneren Laufwagen zu prüfen. Die Kette/das Kabel muss korrekt durch die Umlenkrolle geführt und am Laufwagen befestigt werden, wobei darauf zu achten ist, dass die Kette nicht verdreht ist.

Installation und Verkabelung

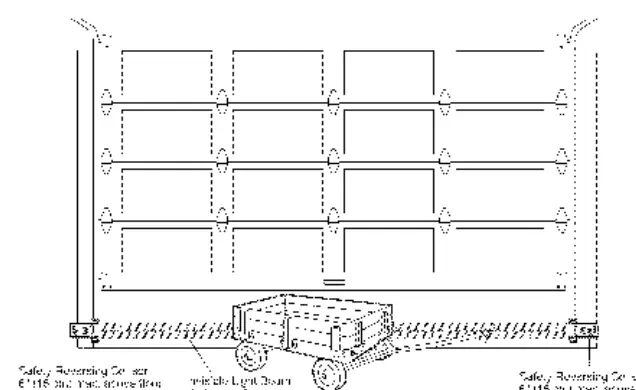

Die Installation erfordert die Montage der Kopfhalterung (Header Bracket) an einer stabilen Struktur über dem Tor. Der Öffner wird an der Decke aufgehängt. Das "Protector System" (Sicherheitssensoren) muss zwingend installiert und ausgerichtet werden, damit das Tor sicher schließt. Die Sensoren dürfen nicht höher als 15 cm (6 Zoll) über dem Boden montiert werden. Die Wandsteuerung sollte in Sichtweite des Tores, aber außerhalb der Reichweite von Kindern (mindestens 1,5 m Höhe) installiert werden.

Einstellung der Endpunkte und Kraft

Nach der Installation müssen die Endpunkte (Travel Limits) und die Kraft (Force) eingestellt werden. Die Endpunkte regeln, wo das Tor beim Öffnen und Schließen stoppt. Die Krafteinstellung regelt den Widerstand, bei dem das Tor bei einem Hindernis umkehren soll. Nach jeder Einstellung muss der Sicherheitstest (Safety Reversal System) durchgeführt werden: Das Tor muss bei Kontakt mit einem 3,8 cm (1,5 Zoll) hohen Objekt auf dem Boden umkehren.

Programmierung von Fernbedienungen

Der Öffner kann mit zusätzlichen Security+ Fernbedienungen und einem schlüssellosen Zugangssystem programmiert werden. Verwenden Sie dazu die "Learn"-Taste am Motorkopf. Halten Sie die Taste gedrückt, bis die Anzeigeleuchte leuchtet, und drücken Sie dann die Taste auf der Fernbedienung, um den Code zu speichern.

Wartung und Fehlerbehebung

Führen Sie monatliche Sicherheitstests durch. Wenn das Tor nicht schließt und die Lichter blinken, liegt meist ein Problem mit den Sicherheitssensoren vor (Ausrichtung oder Hindernis). Die Diagnose-LED am Motorkopf blinkt bei Fehlern eine bestimmte Anzahl von Malen, was auf spezifische Probleme wie Kabelbrüche oder Motorüberhitzung hinweist.
