Bedienungsanleitung für den Garagentoröffner Craftsman 139.53918D
Schnelle Anleitung und Hilfe für den Craftsman 139.53918D Garagentoröffner. Erfahren Sie alles über Montage, Programmierung, Sicherheitseinstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständigen Installations-, Betriebs- und Wartungsanweisungen für den Craftsman 139.53918D Garagentoröffner. Vor der Installation müssen alle Sicherheitsregeln gelesen werden. Der Garagentoröffner ist ausschließlich für den privaten Gebrauch bestimmt und erfordert eine ordnungsgemäß ausbalancierte Tür. Stellen Sie sicher, dass alle Schlösser deaktiviert und alle Seile vom Garagentor entfernt wurden, bevor Sie mit der Installation beginnen.
Montage

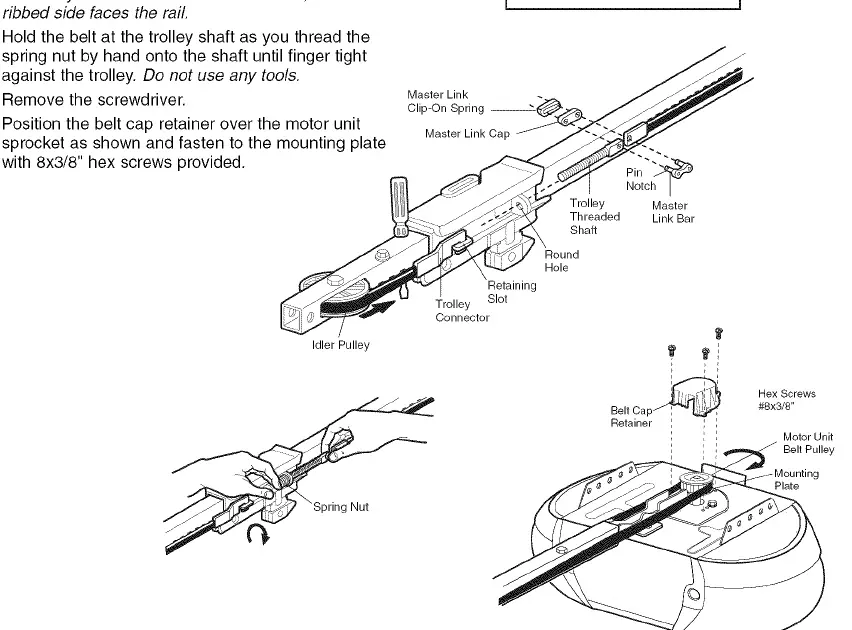

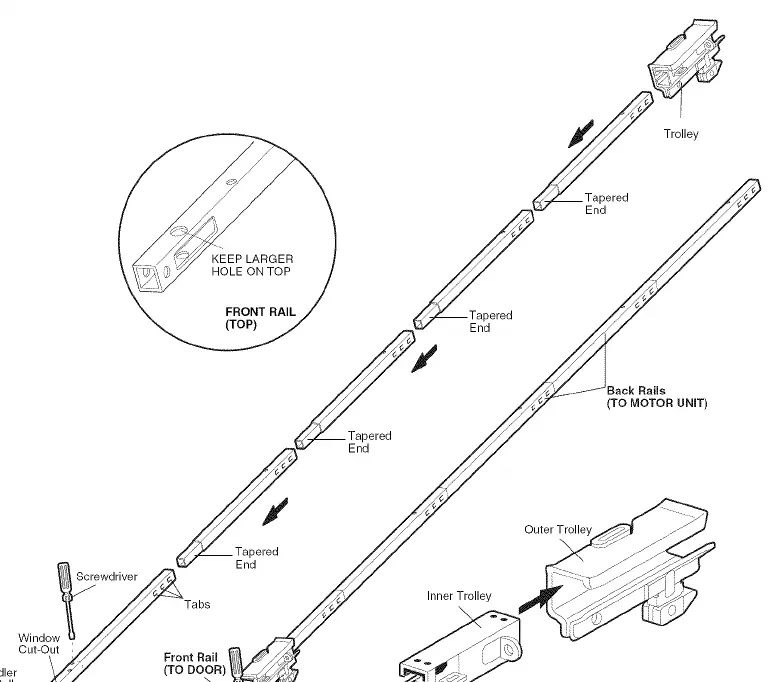

Die Montage umfasst den Zusammenbau der Schiene, die Installation des Laufwagens (Trolley), die Montage des Riemens und die Einstellung der Riemenspannung. Achten Sie darauf, die Schienenabschnitte korrekt auszurichten und die Kunststoff-Verschleißpads im Laufwagen zu überprüfen. Die Riemenspannung wird durch das Anziehen der Mutter am Laufwagen eingestellt, bis die Feder die korrekte Länge erreicht.
Installation

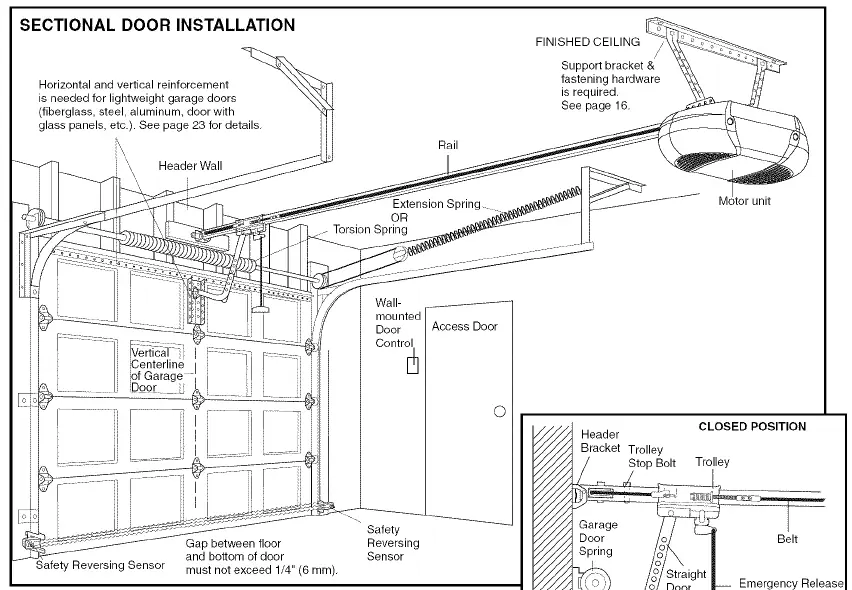

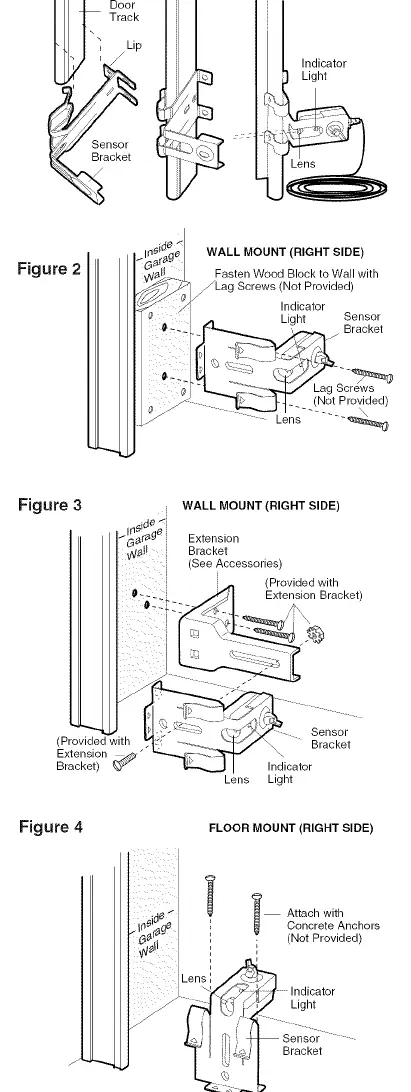

Die Installation erfordert die Montage der Kopfhalterung (Header Bracket) an einer tragenden Struktur über dem Tor. Der Öffner wird an der Decke aufgehängt. Die Sicherheits-Sensoren (The Protector System) müssen installiert und ausgerichtet werden, um Hindernisse zu erkennen. Die Steuereinheit (Control Console) sollte in einer Höhe von mindestens 1,5 m (5 Fuß) außerhalb der Reichweite von Kindern montiert werden.
Einstellung
Nach der mechanischen Installation müssen die Fahrwege (Travel Limits) und die Kraftbegrenzung (Force) programmiert werden. Dies geschieht über die Tasten am Motorblock. Nach jeder Einstellung muss das Sicherheitssystem (Safety Reversal System) getestet werden, indem das Tor auf ein 3,8 cm (1,5 Zoll) hohes Objekt auf dem Boden trifft; das Tor muss dann automatisch umkehren.
Bedienung und Programmierung
Der Öffner kann über die mitgelieferte Fernbedienung oder die Wandkonsole bedient werden. Die Programmierung weiterer Fernbedienungen oder eines Keyless-Entry-Systems erfolgt über die "Learn"-Taste am Motorblock oder über die Wandkonsole. Die Wandkonsole verfügt zudem über eine Bewegungsdetektionsfunktion für das Licht.
Fehlerbehebung
Bei Problemen wie einem Tor, das nicht schließt, oder blinkenden Lichtern, bietet die Anleitung eine Diagnose-Tabelle. Die "Learn"-Taste am Motorblock blinkt in einer bestimmten Frequenz, um den Fehlercode anzuzeigen (z. B. 1-5 Blinken), was auf Probleme mit den Sensoren, der Verkabelung oder dem RPM-Sensor hinweisen kann.
Praktische Hilfe
Typische Probleme
Das Tor schließt nicht und die Lichter blinken.
Überprüfen Sie die Sicherheits-Sensoren auf Hindernisse, korrekte Ausrichtung und Verkabelung.
Die Fernbedienung aktiviert das Tor nicht.
Stellen Sie sicher, dass die Wandkonsole nicht im "Lock Mode" ist. Programmieren Sie die Fernbedienung bei Bedarf neu.
Der Motor summt kurz, bewegt sich aber nicht.
Überprüfen Sie, ob der Laufwagen am Anschlagbolzen feststeckt. Lösen Sie das Tor manuell und passen Sie die Riemenspannung an.
Vor der Verwendung
- Deaktivieren Sie alle Schlösser am Garagentor.
- Entfernen Sie alle Seile, die mit dem Garagentor verbunden sind.
- Testen Sie das Garagentor manuell auf Balance und Leichtgängigkeit.

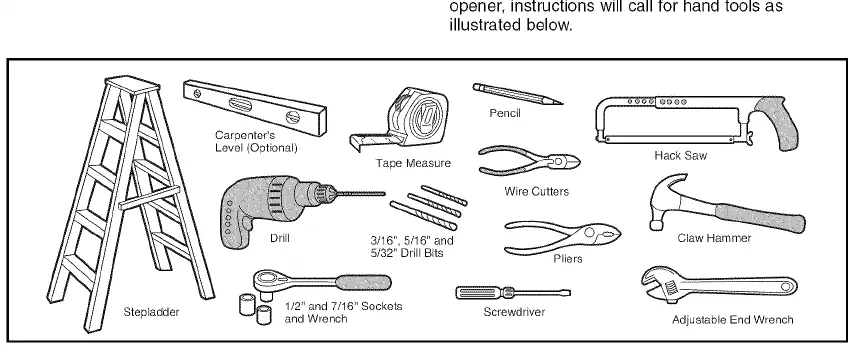

- Stellen Sie sicher, dass die benötigten Werkzeuge (Leiter, Bohrer, Schraubendreher, etc.) bereitliegen.
- Überprüfen Sie die Stromversorgung (120V, 60Hz).
Technische Daten in der Praxis
- Lichtleistung
- Maximal 100 Watt pro Glühbirne.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Diagramme für die Schienenmontage, die Installation der Sicherheits-Sensoren und die Verkabelung der Wandkonsole.
- Die Explosionszeichnungen der Ersatzteile (Repair Parts) helfen bei der Identifizierung von Komponenten für Wartung und Reparatur.
Modellkompatibilität
- Nur für den privaten Gebrauch (Residential Use Only).
- Nicht für den Betrieb mit 2-Draht-Adaptern oder Verlängerungskabeln geeignet.
