Bedienungsanleitung für Craftsman 900 Series 14-Inch Rear Tine Tiller 944.629663

Wichtige Informationen aus der Anleitung

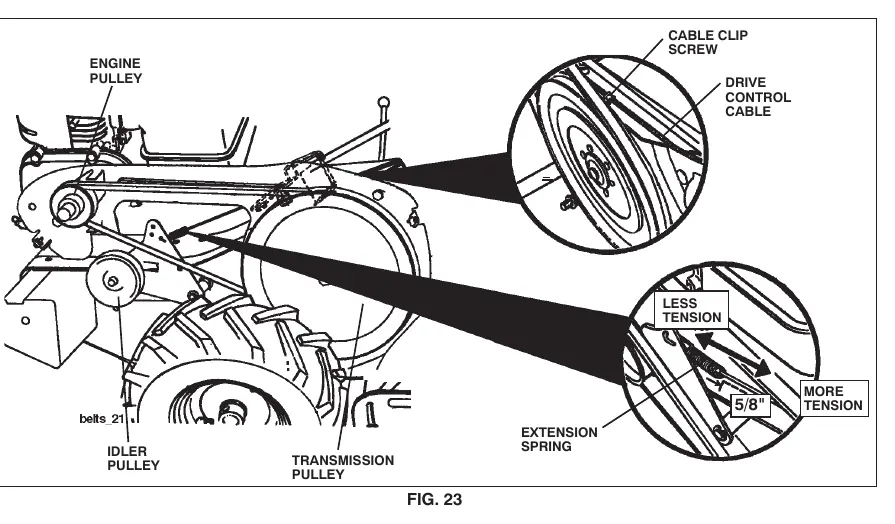

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung Ihrer Craftsman 900 Series Heckfräse. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist für den Einsatz im Garten konzipiert und erfordert regelmäßige Wartung, insbesondere des Motors und der Antriebsriemen.

Montage

Die Fräse wird weitgehend vormontiert geliefert. Die Endmontage umfasst folgende Schritte:

• Griffmontage: Den Griff in die aufrechte Position bringen und mit den mitgelieferten Griffverriegelungen und Schrauben am Getriebegehäuse befestigen.

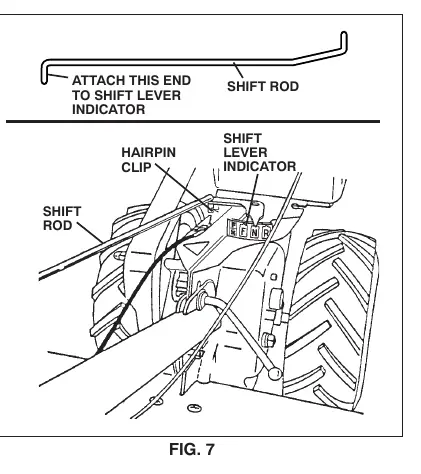

• Schaltstange: Die Schaltstange mit dem Schaltanzeiger verbinden und mit dem Haarnadelclip sichern.
• Kabelclip: Den Kabelclip an der Griffsäule anbringen und die Kabel hineindrücken.
• Reifendruck: Prüfen Sie den Reifendruck und reduzieren Sie ihn auf 20 PSI (1,4 kg/cm²).

Betrieb

Machen Sie sich vor dem Starten mit den Bedienelementen vertraut:

• Starten: Kraftstoffhahn öffnen, Choke auf "CHOKE", Gashebel auf "FAST". Den Rücklaufstarter ziehen, bis der Motor läuft, dann den Choke langsam auf "RUN" stellen.

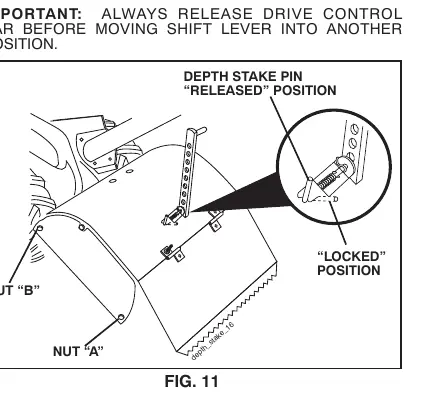

• Fräsen: Den Tiefenbegrenzer einstellen, um die Arbeitstiefe zu kontrollieren. Den Antriebskontrollhebel betätigen, um die Zinken zu aktivieren.
• Transport: Den Tiefenbegrenzer in die Transportposition bringen, um die Zinken vom Boden abzuheben.

Wartung

Regelmäßige Wartung ist entscheidend für die Langlebigkeit des Geräts:

• Motoröl: Vor jedem Gebrauch prüfen. Ölwechsel nach den ersten 5 Betriebsstunden und danach regelmäßig gemäß Wartungsplan. SAE 30 oder 10W-30 verwenden.
• Luftfilter: Alle 25 Betriebsstunden reinigen oder ersetzen. Nicht mit Druckluft reinigen.
• Zündkerze: Zu Beginn jeder Saison oder alle 50 Betriebsstunden ersetzen (Champion RC12YC).
• Getriebe: Einmal pro Saison das Getriebegehäuse mit EP #1 Fett schmieren.

Fehlerbehebung

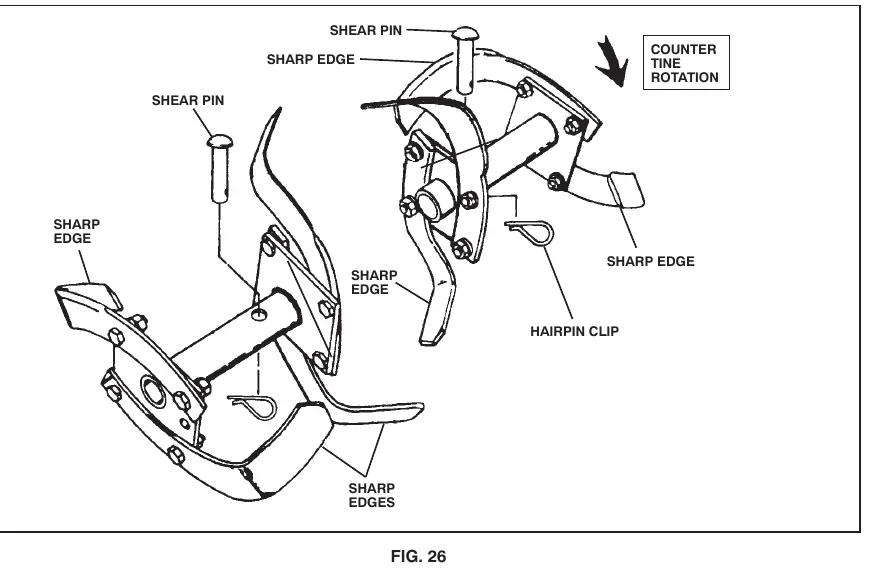

Bei Problemen wie Startschwierigkeiten, Leistungsverlust oder wenn die Zinken nicht rotieren, prüfen Sie zuerst den Kraftstoffstand, die Zündkerzenverbindung, den Luftfilter und ob Scherstifte an den Zinken gebrochen sind. Detaillierte Korrekturmaßnahmen finden Sie in der Tabelle "Troubleshooting Points" in der Anleitung.
