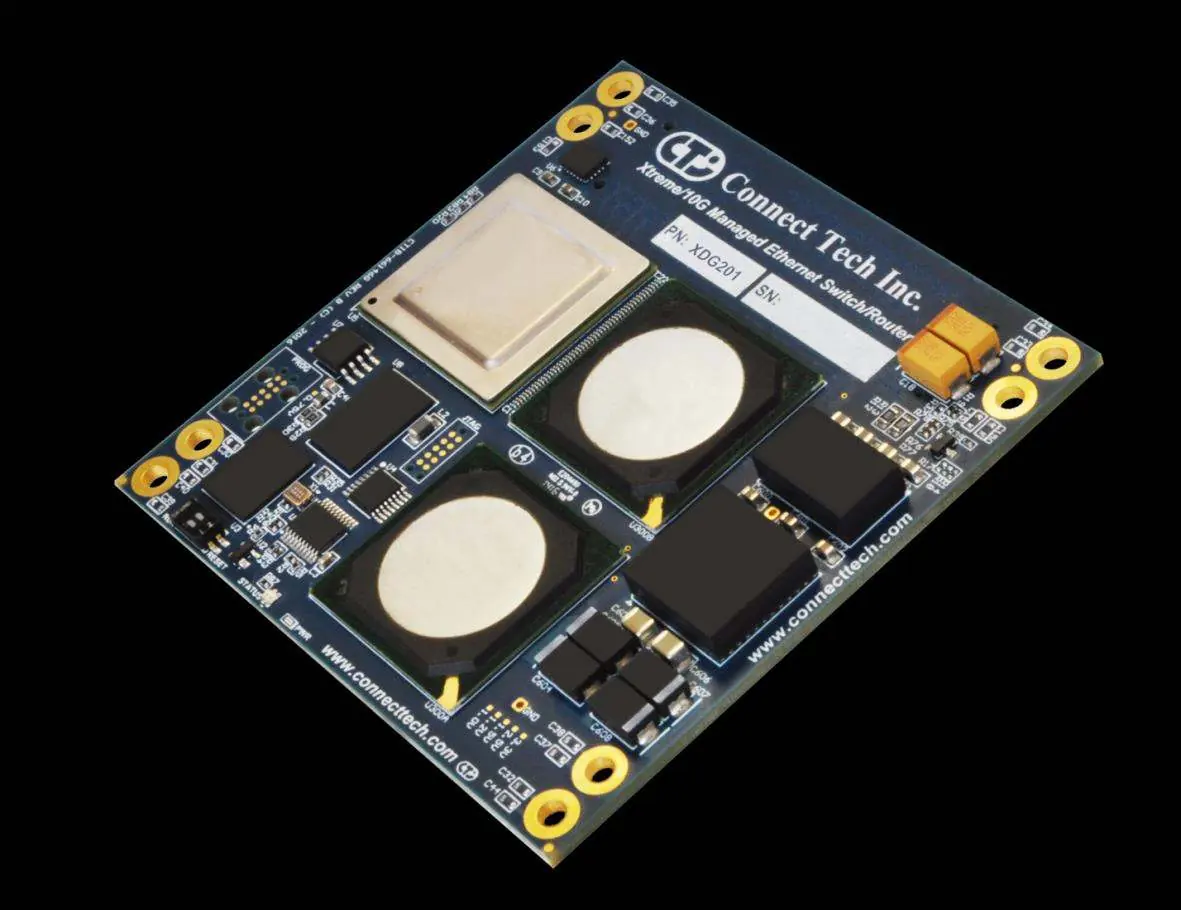

Das XDG201 ist ein hochdichtes Managed Ethernet Switch/Router-Modul für industrielle Anwendungen. Es bietet Layer-2-Switching und Layer-3-Routing mit 10G-Uplinks. Das Modul ist für die Integration in ein Carrier-Board (z. B. XBG301) konzipiert und erfordert eine spezifische thermische Anbindung.

Produktübersicht
Das Modul verfügt über insgesamt 36 schaltbare Ports:

- 4 x 10G (SFI) Ports
- 8 x 1G (SGMII) Ports
- 24 x 1G (Copper 10/100/1000Mbps) Ports

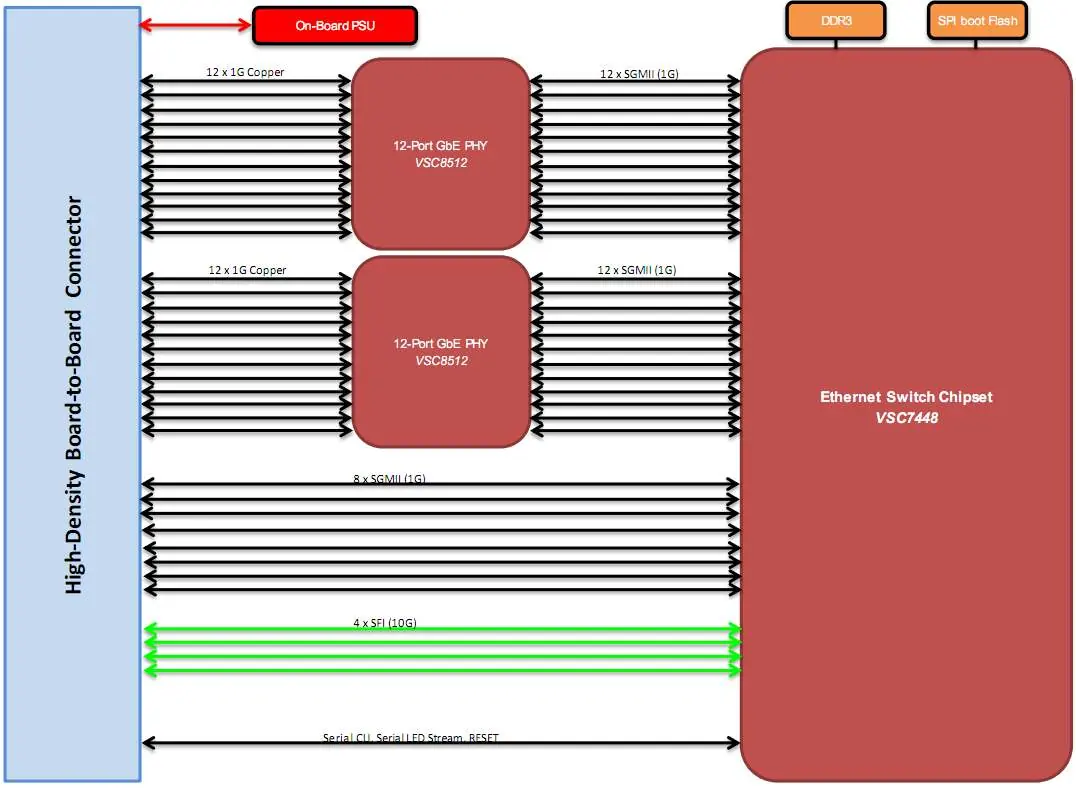

Das Gerät basiert auf dem Vitesse VSC7448 Chipsatz und bietet umfangreiche Funktionen wie VLAN-Unterstützung, QoS, Sicherheitsfunktionen und ein breites Spektrum an Management-Optionen.
Installation
Die Installation erfordert Sorgfalt, da es sich um ein Embedded-Modul handelt:

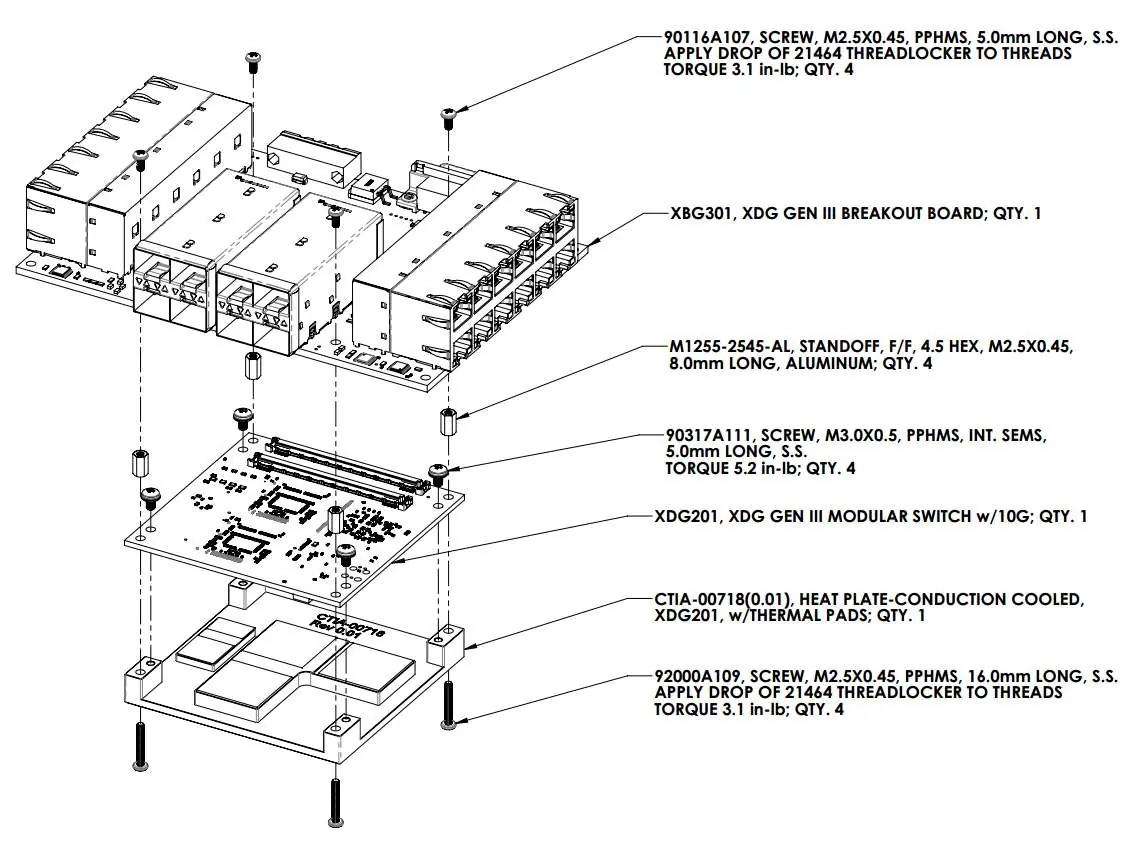

- Installieren Sie die XHG201 Heatplate auf dem XDG201-Modul.
- Bereiten Sie das Carrier-Board mit 4 x M3 8mm Abstandsbolzen vor.
- Stellen Sie sicher, dass das Carrier-Board eine Eingangsspannung von +12V DC liefert.
- Verbinden Sie den Board-to-Board-Anschluss des XDG201 mit dem Carrier-Board.
- Schalten Sie die Stromversorgung ein; das Modul startet automatisch.
Konfiguration und Management
Das Gerät kann über zwei Schnittstellen verwaltet werden:

- CLI (Command Line Interface): Zugriff über den externen seriellen Port (RS-232). Einstellungen: 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. Standard-Login: Benutzer 'admin', Passwort leer.

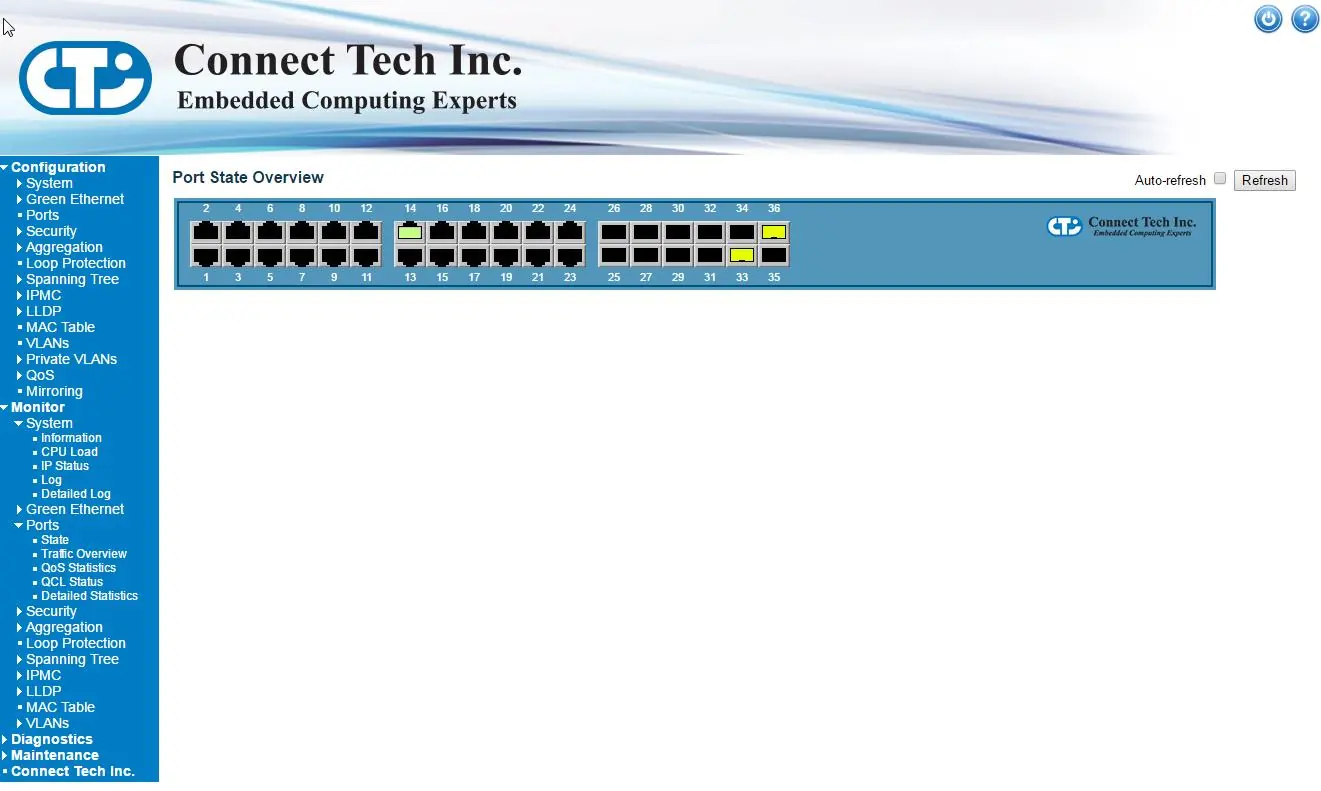

- Web-Management-Interface: Zugriff über einen Webbrowser. Die Standard-IP-Adresse ab Werk ist 10.10.10.1. Der Host-PC muss sich im gleichen Subnetz (10.10.10.X) befinden.
Sicherheit und Wartung
Elektronische Komponenten sind empfindlich gegenüber elektrostatischer Entladung (ESD). Verwenden Sie beim Umgang mit dem Modul geerdete Handgelenkschlaufen und arbeiten Sie in ESD-sicheren Bereichen. Berühren Sie das Board möglichst nur an den Kanten.
Technische Daten
Das Modul ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Die maximale Leistungsaufnahme beträgt 24W (14W im Leerlauf).
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der DIP-Schalter S1 auf 'RUN' steht. Wenn er auf 'RESET' steht, wird das Gerät am Booten gehindert.
Stellen Sie sicher, dass der Host-PC eine IP-Adresse im Subnetz 10.10.10.X hat, um die Standard-IP 10.10.10.1 zu erreichen.
Stellen Sie sicher, dass das Carrier-Board eine stabile Spannung von +12V DC liefert.
Vor der Verwendung
- ESD-Schutzmaßnahmen treffen (geerdete Handgelenkschlaufe).
- XHG201 Heatplate auf dem XDG201-Modul installieren.
- Carrier-Board mit M3 8mm Abstandsbolzen vorbereiten.
- Verbindung zum Board-to-Board-Anschluss (P1) prüfen.
- DIP-Schalter S1 auf 'RUN' stellen.
Technische Daten in der Praxis
- Eingangsspannung
- +4V bis +14V DC (über externen Anschluss).
- Betriebstemperatur
- -40°C bis +85°C (Umgebungstemperatur).
- Leistungsaufnahme
- 24W maximal, 14W im Leerlauf.
Abbildungen und Diagramme

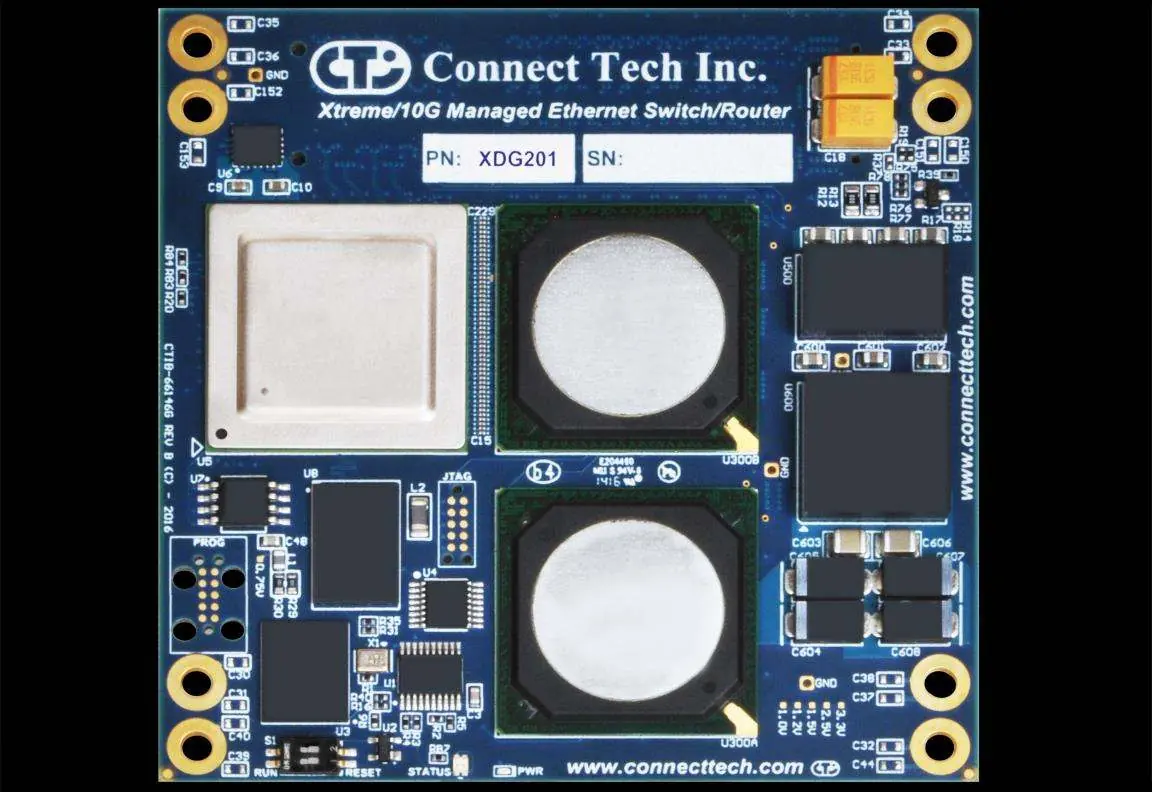

- DIP-Schalter S1: Befindet sich auf der Oberseite; muss für den Betrieb auf 'RUN' stehen.
- PWR-LED: Leuchtet, wenn die interne Stromversorgung korrekt anliegt.
Modellkompatibilität

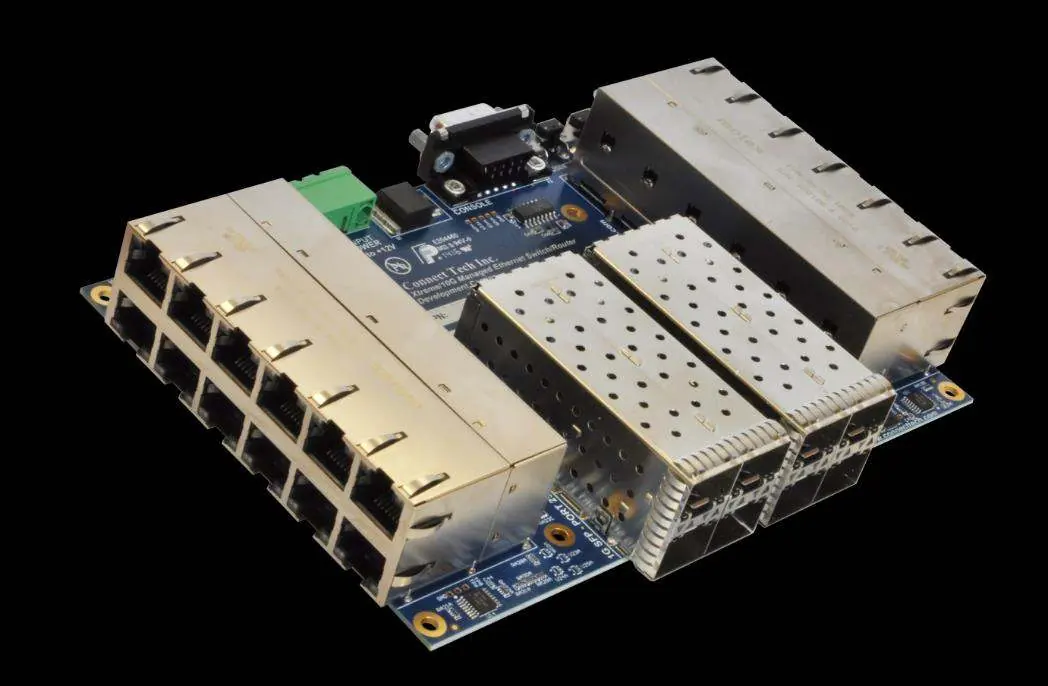

- Erfordert ein Carrier-Board (z.B. XBG301) für den Betrieb.
- XHG201 Heatplate ist für den thermischen Betrieb zwingend erforderlich.
